Probleme frecvente în întreținerea și testarea testerului de rezistență în buclă

Un tester de rezistență în buclă este un instrument esențial pentru evaluarea stării electrice a conexiunilor cu rezistență scăzută în echipamentele de putere. Este folosit în mod obișnuit pentru a măsura rezistența de contact a întrerupătoarelor de control, întrerupătoarelor de circuit, conexiunilor de bare colectoare, conductoarelor de cablu, contactelor de sudură și altor bucle conductoare.

Rezultatele fiabile ale testelor depind nu numai de performanța instrumentului, ci și de cablarea corectă, punctele de testare curate, depozitarea adecvată și interpretarea corectă a citirilor anormale. Pe teren, o măsurătoare neobișnuită nu indică întotdeauna un întrerupător defect sau un tester defect. Cablurile de tensiune deschise, contactul slab al clemei și interferența electromagnetică pot produce simptome similare.

Acest ghid explică principalele cerințe de întreținere și trei probleme frecvente de testare întâlnite la utilizarea unui tester de rezistență în buclă.

Ce este un tester de rezistență în buclă?

Un tester de rezistență în buclă, cunoscut și ca micro-ohmmetru sau tester de rezistență de contact, aplică un curent de testare stabil circuitului testat și măsoară căderea de tensiune rezultată. Apoi, rezistența este calculată conform legii lui Ohm.

Instrumentul este utilizat pentru aplicații precum:

1, Testarea rezistenței la contact a întrerupătorului de circuit

2, Măsurarea rezistenței buclei comutatorului de control

3, Testarea barelor colectoare și a conectorilor

4, Măsurarea rezistenței conductorului cablului

5, Testarea rezistenței la contact la sudare

6, inspecția contactului comutatorului de înaltă tensiune

Testarea de rezistență scăzută utilizează în mod normal conexiuni separate de curent și tensiune. Această metodă cu patru fire reduce influența rezistenței cablului de testare și îmbunătățește precizia măsurării.Ghid de măsurare cu rezistență scăzută Megger

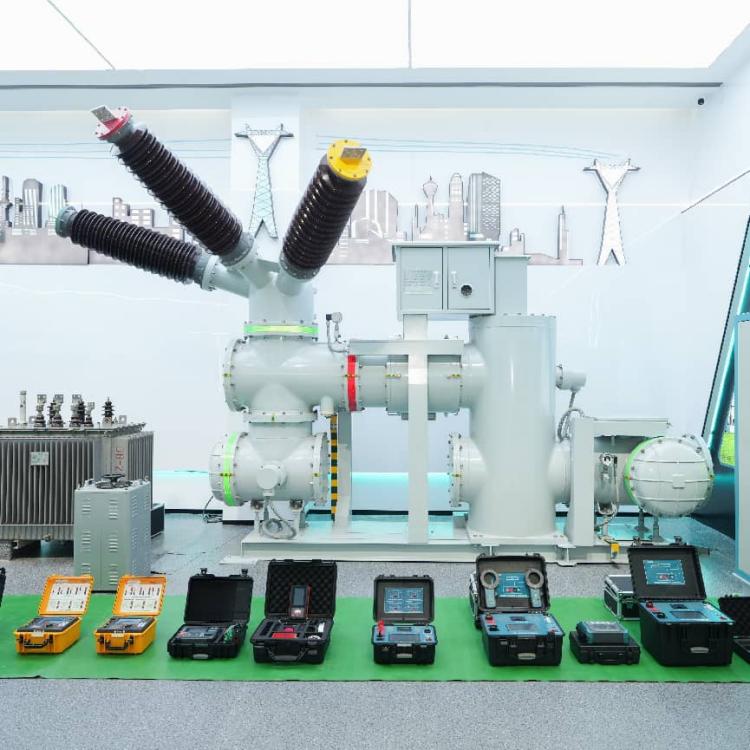

Weshine Electric Manufacturing Co., Ltd. este o fabrică profesionistă de înaltă tehnologie specializată în cercetare și dezvoltare, producție și calibrare a instrumentelor de testare a rezistenței buclei de curent înalt. Cu ateliere de producție standardizate, laboratoare independente și sisteme complete de management al calității ISO, toate testele Weshine sunt fabricate strict în conformitate cu standardele industriale IEC și DL/T. Fabrica implementează testarea și calibrarea completă a performanței procesului înainte de livrare, asigurând o ieșire de curent stabilă, performanță puternică anti-interferențe și repetabilitate ridicată a măsurătorilor pentru medii complexe de testare a puterii la fața locului.

Testerul inteligent de rezistență al buclei GDHL-200A/100A este dezvoltat independent și produs în masă de fabrica Weshine. Optimizat pentru scenarii de măsurare în câmp cu curent ridicat și rezistență scăzută, are ieșire stabilă de curent constant, precizie de testare ultra-înaltă și adaptabilitate puternică la mediu, îndeplinind pe deplin cerințele de inspecție de rutină și întreținere preventivă pentru aparatele de comutare de înaltă tensiune. Cerințele specifice privind curentul de testare, acuratețea și conformitatea trebuie întotdeauna verificate în raport cu documentația produsului și cu standardele locale aplicabile.

Pentru întreruptoarele de înaltă tensiune, testarea rezistenței la contact ar trebui, de asemenea, efectuată în conformitate cu standardele relevante ale echipamentelor și cerințele de întreținere ale producătorului. IEC 62271-100 se aplică întrerupătoarelor AC utilizate în sistemele de înaltă tensiune peste 1.000 V.IEC 62271-100

Cerințe standard de întreținere

Depozitarea corectă are un efect direct asupra duratei de viață și asupra stabilității măsurării unui tester de rezistență în buclă.. În calitate de producător profesionist de instrumente de testare a puterii, specificațiile oficiale de întreținere din fabrică ale Weshine subliniază depozitarea și întreținerea zilnică standardizată pentru a evita variația de performanță și pentru a prelungi durata de viață a instrumentului.

Depozitați instrumentul într-un mediu adecvat

Testerul trebuie depozitat într-o zonă curată, uscată și bine ventilată. Locul de depozitare ar trebui să fie liber de:

1, umiditate excesivă

2, Praf conductiv

3, Ceață de ulei

4, pulverizare cu sare

5, gaze corozive

6, lumina directă a soarelui

7, Schimbări extreme de temperatură

Umiditatea și contaminanții corozivi pot deteriora terminalele, plăcile de circuite interne, comutatoarele și componentele de izolație. Praful poate afecta, de asemenea, căile de răcire și poate reduce fiabilitatea conexiunilor electrice.

Țineți instrumentul în poziție verticală

Nu așezați testerul la întâmplare într-o ladă de lemn și nu stivuiți obiecte grele deasupra acesteia. Panoul frontal trebuie să fie orientat în sus în timpul depozitării și transportului ori de câte ori este posibil.

Acest lucru ajută la protejarea:

1, butoanele de afișare și control

2, Terminale de ieșire

3, transformator intern și ansambluri de circuite

4, Structura de răcire

5, carcasă de protecție

Instrumentul trebuie asigurat în timpul transportului pentru a preveni impactul, vibrațiile sau deteriorarea cablului.

Utilizați materiale rezistente la umiditate

Când testerul este depozitat într-un mediu umed, așezați un material adecvat rezistent la umiditate sub acesta. Nu lăsați partea inferioară a carcasei să rămână în contact direct cu o podea sau o suprafață umedă.

Înainte de următorul test, inspectați instrumentul pentru condens. Dacă este prezentă umiditate, lăsați testerul să se usuce complet înainte de a-l conecta la o sursă de alimentare sau la un obiect de testare.

Trei probleme comune de testare pe teren

1. Cablajul de tensiune deschisă combinat cu interferențe electromagnetice puternice

Un cablu de tensiune întrerupt sau o conexiune de tensiune slăbită este una dintre cele mai frecvente cauze ale citirilor anormale.

Simptome tipice

În funcție de condițiile amplasamentului, citirea rezistenței poate indica:

1、O valoare depășită sau infinită

2、O valoare extrem de instabilă

3、O valoare care se modifică atunci când cablurile de testare sunt mutate

4、Un rezultat care pare normal, dar care nu poate fi repetat

Când un cablu de tensiune este deconectat, este posibil ca circuitul de eșantionare a tensiunii să nu primească semnalul corect. În același timp, o bară alimentată din apropiere poate crea o cuplare capacitivă și poate induce o tensiune în mod diferențial nedorit în circuitul de măsurare deschis.

Consecințe posibile

Interferența puternică poate face ca testerul să afișeze o valoare depășită de limită. Un operator neexperimentat poate concluziona incorect că întrerupătorul de circuit are o problemă serioasă de rezistență la contact și poate aranja întreținerea întreruperii inutile.

O interferență mai ușoară poate produce o valoare în intervalul așteptat. Acest lucru este mai dificil de identificat deoarece rezultatul poate părea valid chiar dacă conexiunea de tensiune este defectă.

Apoi măsurarea poate fi atribuită incorect:

1, Contact slab întrerupător

2, O clemă de test deteriorată

3, O defecțiune internă a testerului

4、O sursă de alimentare instabilă

Inspecție recomandată

Înainte de a înlocui testerul sau de a scoate întrerupătorul din funcțiune, verificați:

1、Dacă ambele cabluri de tensiune sunt conectate.

2、Dacă clemele de tensiune sunt atașate ferm.

3, dacă bornele de tensiune sunt curate.

4、Dacă cablurile de curent și tensiune sunt potrivite corect.

5、Dacă citirea rămâne stabilă după reconectarea circuitului de tensiune.

6、Dacă conductoarele sub tensiune din apropiere produc interferențe.

O măsurare a rezistenței cu patru fire este fiabilă numai atunci când atât circuitul de curent, cât și circuitul de eșantionare a tensiunii sunt finalizate. Un contact bun la punctele de testare este, de asemenea, esențial, deoarece rezistența sondei și a conexiunii pot afecta măsurătorile de rezistență scăzută.Ghid pentru testerul de rezistență scăzută Megger

2. Film de oxid sau ulei pe bornele întrerupătoarelor

Terminalele întrerupătoarelor pot dezvolta un strat de oxid, peliculă de ulei, acumulare de praf sau alte contaminări după o funcționare pe termen lung. Acest lucru este obișnuit mai ales atunci când echipamentul funcționează într-un mediu umed, poluat sau cu praf.

De ce afectează testul

Clema de testare trebuie să aibă un contact metalic ferm cu terminalul. Dacă o peliculă de oxid sau ulei separă clema de suprafața conductivă, în circuitul de testare se introduce o rezistență suplimentară de contact.

Acest lucru poate afecta calea de prelevare a tensiunii și poate crea rezultate inexacte sau instabile. Este posibil ca valoarea afișată să nu reprezinte rezistența reală a contactelor principale ale întreruptorului.

Simptomele posibile includ:

1、O valoare a rezistenței mai mare decât se aștepta

2, Citirile care se schimbă atunci când clema este apăsată sau mutată

3, diferențe semnificative între faze

4, repetabilitate slabă

5、O reducere bruscă după curățarea terminalului

Măsuri corective

Înainte de testare, inspectați suprafața terminalului și fălcile de prindere. Îndepărtați contaminarea liberă folosind o metodă de curățare aprobată și asigurați-vă că zona de contact este uscată.

Clema de testare trebuie conectată la o suprafață curată, fermă și stabilă mecanic. Nu vă bazați pe o clemă slăbită sau pe un punct contaminat doar pentru că instrumentul a început testul.

După reconectarea cablurilor, repetați măsurarea. Dacă valoarea devine stabilă și consecventă, rezultatul anormal inițial poate fi cauzat de un contact slab, mai degrabă decât de un defect al întreruptorului.

Nu utilizați metode abrazive care ar putea deteriora bornele placate sau pot modifica suprafața de contact decât dacă producătorul echipamentului a aprobat procedura.

3. Cablare de tensiune deschisă fără interferențe puternice de câmp electric

Un cablu de tensiune deschis nu produce întotdeauna o citire peste interval. Dacă nu există un câmp electric extern puternic sau un cuplaj capacitiv la locație, amplificatorul poate să nu primească aproape nicio intrare în mod diferențial.

În această situație, instrumentul poate afișa o valoare apropiată de zero.

De ce acest lucru este înșelător

Un operator neexperimentat poate interpreta o citire aproape de zero ca o dovadă că:

1、Testerul a eșuat

2、Amplificatorul este deteriorat

3、Curentul de testare nu este generat

4, Instrumentul necesită reparații sau înlocuiri

Testul poate fi apoi oprit inutil. Acest lucru poate extinde întreruperea echipamentului, poate întârzia întreținerea și poate crește volumul de lucru pentru echipa de teren.

Cum se identifică problema

O citire aproape de zero sau anormală trebuie investigată înainte ca testerul să fie declarat defect.

Verificați următoarele:

1、Verificați conexiunea de ieșire curentă.

2、Confirmați că ambele cabluri de tensiune sunt conectate.

3, Inspectați clemele și bornele de tensiune.

4、Verificați dacă circuitul de testare este complet.

5、Comparați citirea cu o referință cunoscută sau o conexiune repetată.

6, Examinați indicatorii de autotest și alarmă ai instrumentului.

7、Confirmați că valoarea afișată se schimbă în mod normal atunci când circuitul de testare este conectat corect.

O măsurare a rezistenței care scade brusc la zero nu ar trebui acceptată fără verificarea cablajului. Rezultatul trebuie să fie repetabil și în concordanță cu starea echipamentului și datele istorice.

Cum să evitați judecățile incorecte

Atunci când apare o citire anormală a rezistenței buclei, tehnicienii de teren ar trebui să evite acuzați imediat întrerupătorul sau instrumentul. O inspecție sistematică este mai fiabilă.

Utilizați următoarea secvență:

1、Opriți testul și confirmați că echipamentul este într-o stare sigură, dezactivată.

2, inspectați separat cablurile de curent și tensiune.

3、Verificați poziția clemei și curățenia terminalului.

4, Căutați conductori sub tensiune în apropiere și posibile interferențe electromagnetice.

5、Reconectați cablurile și repetați măsurarea.

6、Comparați rezultatul cu alte faze și înregistrările anterioare.

7、Verificați testerul utilizând o metodă corespunzătoare de referință sau de verificare.

8、Numai atunci determinați dacă echipamentul sau testerul necesită întreținere suplimentară.

9、Valoarea de rezistență afișată ar trebui să fie întotdeauna luată în considerare împreună cu curentul de testare, calitatea conexiunii, condițiile ambientale, compararea fazelor și istoricul echipamentului.

Puncte cheie pentru testarea fiabilă a rezistenței buclei

Cei mai importanți factori în testarea pe teren sunt:

1、Păstrați testerul curat, uscat și depozitat corespunzător.

2、Utilizați o conexiune completă cu patru fire.

3, Verificați cu atenție cablurile de tensiune înainte de a aplica curentul de testare.

4、Asigurați-vă că clemele intră în contact cu suprafețele metalice curate.

5、Fiți conștient de interferența electromagnetică de la barele colectoare sub tensiune din apropiere.

6、Repetați măsurătorile suspecte după corectarea conexiunii.

7, Nu diagnosticați niciodată o defecțiune a întreruptorului de circuit dintr-o citire anormală.

8, Urmați manualul testerului și standardele aplicabile din industria energetică.

Întrebări frecvente

Ce poate măsura un tester de rezistență în buclă?

Poate măsura rezistența de contact a întreruptorului, rezistența buclei comutatorului de control, conexiunile barelor colectoare, rezistența conductorului cablului și rezistența la contactul de sudare.

De ce testerul arată o valoare infinită a rezistenței?

O valoare infinită sau depășită poate fi cauzată de un cablu de tensiune întrerupt, un contact slab al clemei, un circuit de testare incomplet sau un circuit deschis real. Cablajul trebuie verificat înainte de a diagnostica echipamentul.

De ce citirea devine brusc zero?

O citire aproape de zero poate apărea atunci când circuitul de eșantionare a tensiunii este deschis și există puține interferențe electromagnetice externe. Nu înseamnă neapărat că testerul este defect.

Poate un film de oxid să afecteze testarea rezistenței la contact?

Da. Oxidul, uleiul și murdăria pot împiedica clemele de testare să facă contact metalic fiabil și pot introduce rezistență suplimentară în circuitul de măsurare.

Cum ar trebui să fie depozitat un tester de rezistență în buclă?

Depozitați-l într-o zonă uscată, ventilată, ferită de praf, fără gaze corozive. Țineți panoul frontal orientat în sus și utilizați material rezistent la umiditate sub instrument atunci când este necesar.

Concluzie

Majoritatea citirilor anormale ale rezistenței buclei nu sunt cauzate de un singur factor. Cablajul de tensiune deschis, contactul slab al clemei, contaminarea terminalelor și interferența electromagnetică pot distorsiona rezultatul testului.
