100kV Sistem de testare Hipot AC fără descărcare parțială

Sistemul de testare Hipot AC fără descărcare parțială de 100 kV este o soluție profesională de testare de înaltă tensiune dezvoltată pentru testele de rezistență la tensiune AC și detectarea descărcării parțiale a transformatoarelor, aparatelor de comutare, izolatoarelor, cablurilor, bucșelor, echipamentelor GIS și altor aparate electrice.

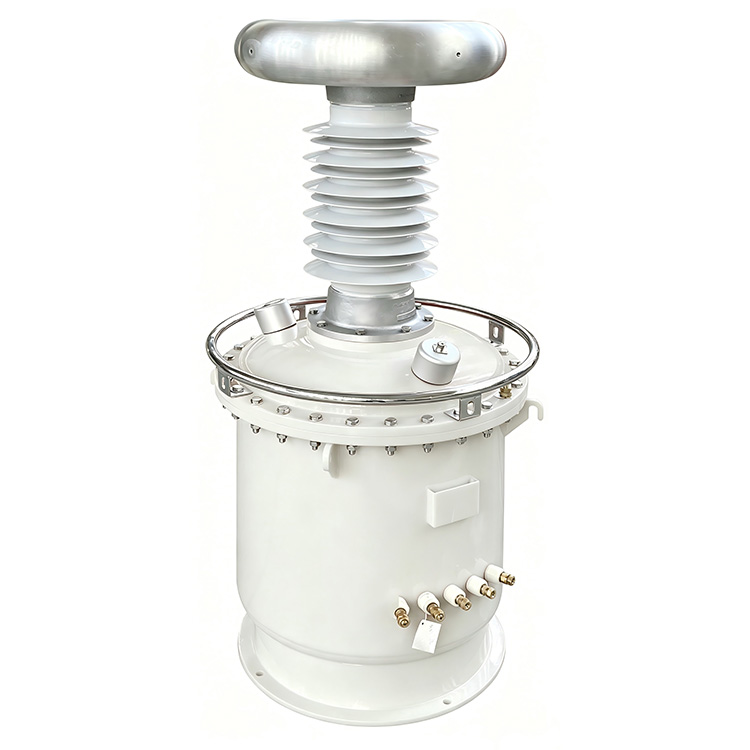

Sistemul adoptă un transformator de testare izolat cu gaz SF6 în loc de o structură tradițională cu scufundare în ulei, eliminând riscul contaminării cu ulei, reducând în același timp greutatea echipamentului cu 20% până la 60%. Acest transformator are o izolație superioară și descărcare parțială ultra-scăzută, atingând un nivel PD ≤3pC. Sistemul complet păstrează descărcarea parțială totală nu mai mare de 5pC atunci când funcționează la tensiune nominală.

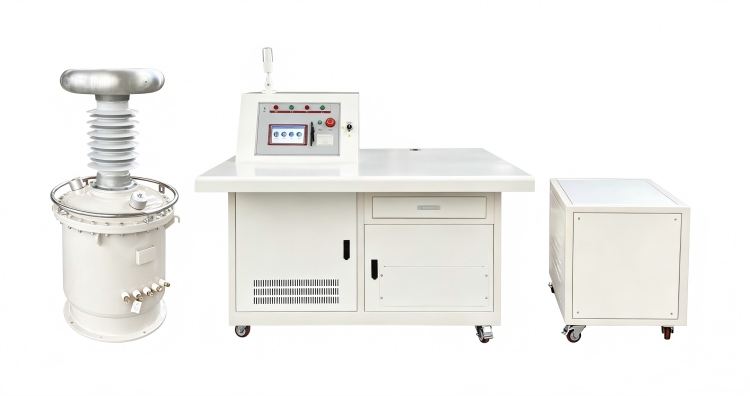

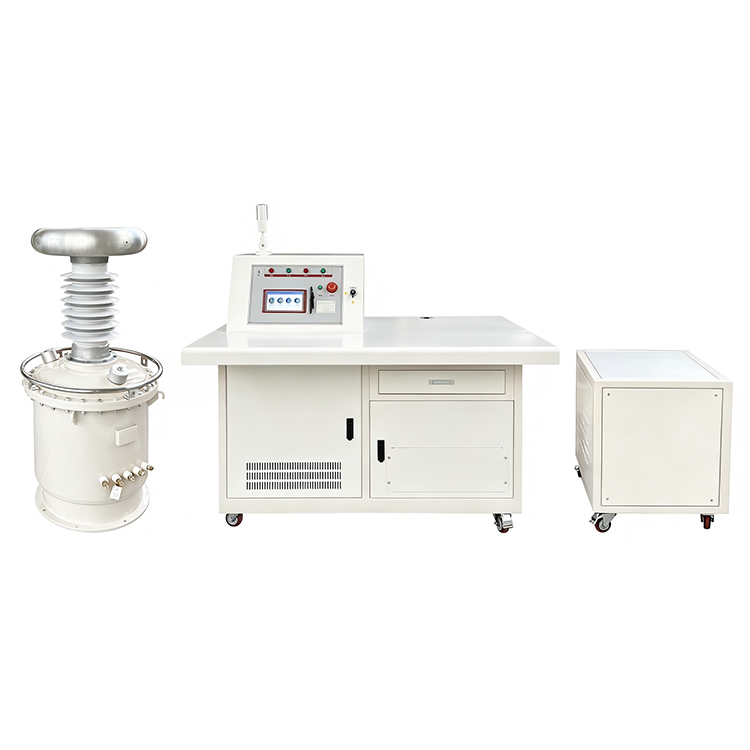

Acest sistem complet de testare integrat este asamblat cu transformator de testare de înaltă tensiune, condensator de cuplare, reactor de limitare a curentului de înaltă tensiune, reactor de compensare de joasă tensiune, transformator de izolare, consola de operare automată, precum și dulap de compensare. Structura sa încorporată de compensare de joasă tensiune poate reduce efectiv consumul de curent de intrare cu maximum 60%, ceea ce ajută la creșterea eficienței energetice și la reducerea cheltuielilor zilnice de funcționare.

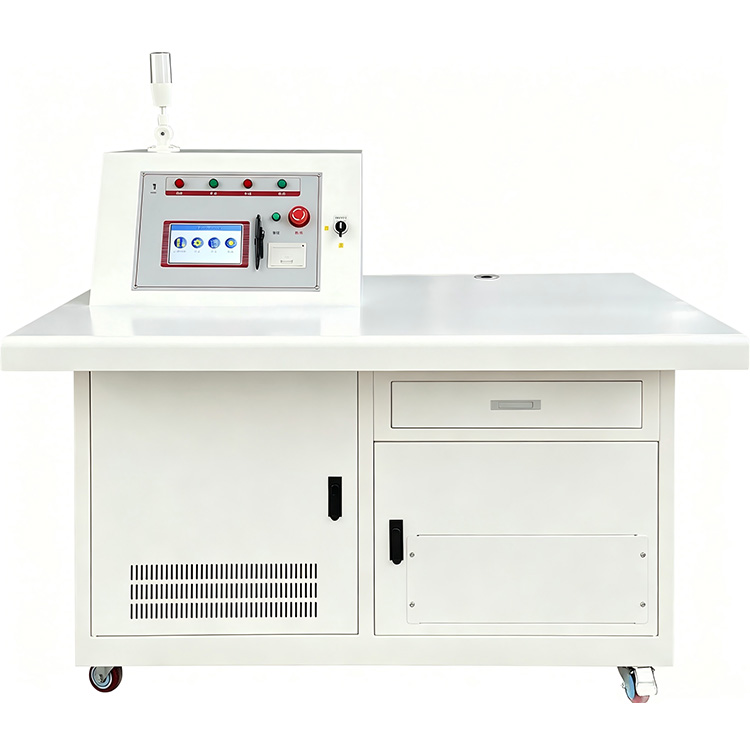

Echipat cu o consolă de control cu ​​ecran tactil color de 7 inchi, sistemul acceptă atât modurile de testare automată, cât și manuale. Utilizatorii pot configura în mod independent până la cinci trepte de tensiune, ratele de rampă de tensiune și pot rezista duratelor de testare. Funcțiile de testare automată includ creșterea tensiunii, comutarea compensației, sincronizarea, reducerea tensiunii, stocarea datelor și tipărirea rapoartelor, îmbunătățind considerabil eficiența și repetabilitatea testării.

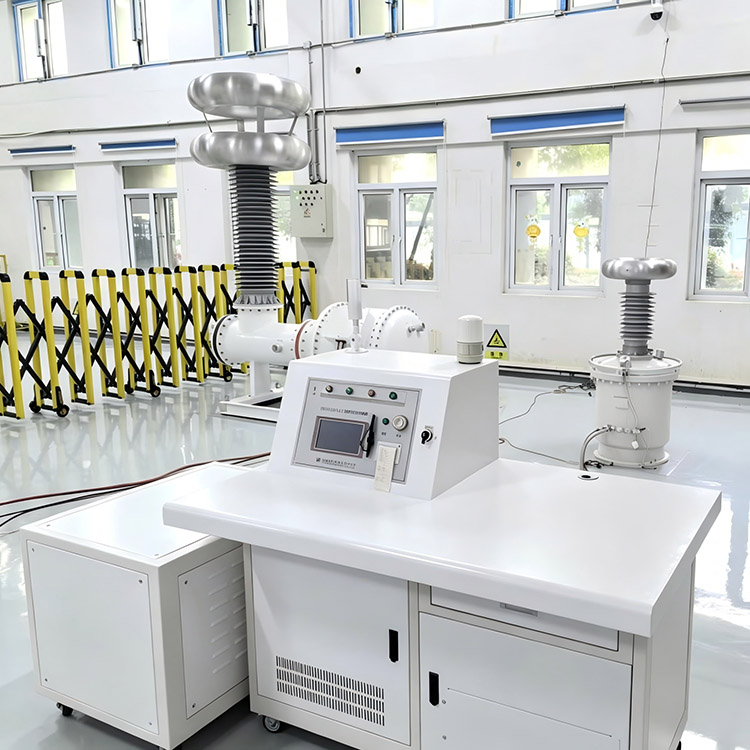

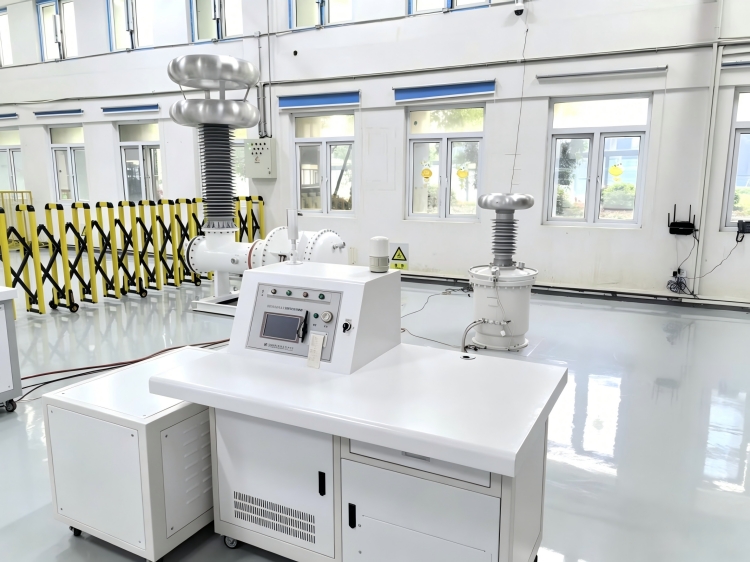

Conceput pentru laboratoare de înaltă tensiune și aplicații de testare pe teren, sistemul oferă o ieșire sinusoidală stabilă cu distorsiune a formei de undă mai mică de 5%, zgomot de funcționare scăzut și protecție fiabilă împotriva supratensiunii și supracurentului. Designul scalabil permite sistemelor similare din seria de produse să atingă tensiuni nominale de până la 1200 kV pentru aplicații de testare de ultra-înaltă tensiune.

Ghid de produs

Cum funcționează sistemul

Sistemul de testare Hipot AC fără descărcare parțială de 100 kV generează o ieșire stabilă de frecvență de putere de înaltă tensiune prin transformatorul de testare izolat SF6. În timpul testării, condensatorul de cuplare și circuitul de măsurare monitorizează continuu activitatea de descărcare parțială, în timp ce sistemul de control automat gestionează procesele de creștere, menținere și reducere a tensiunii.

Reactorul de compensare de joasă tensiune funcționează pentru a reduce curentul de intrare necesar, ceea ce aduce o eficiență energetică mai bună și ameliorează sarcina sursei de alimentare conectate. Întregul sistem este capabil să efectueze simultan testarea tensiunii de rezistență și măsurarea descărcării parțiale, astfel încât utilizatorii să poată efectua o evaluare amănunțită a performanței de izolație a tuturor tipurilor de echipamente de înaltă tensiune.

Caracteristici

1, design de transformator izolat cu gaz SF6, fără contaminare cu ulei

2、Nivel total de descărcare parțială ≤5pC

3、Nivel de descărcare parțială a transformatorului ≤3pC

4, Tensiune nominală de ieșire de până la 100 kV

5, Compensarea puterii reactive reduce curentul sursei cu până la 60%

6, moduri de testare automată și manuală

7, setări programabile de tensiune și sincronizare în cinci trepte

8, Rată de rampă de tensiune reglabilă de la 0,5 kV/s la 2,5 kV/s

9, comutare automată de compensare și reglare a tensiunii

10, funcții de stocare și imprimare a datelor istorice

11, Măsurare de înaltă precizie a tensiunii

12, ieșire de unde sinusoidală stabilă cu distorsiune ≤5%

13、Funcționare cu zgomot redus ≤65dB

14, protecție cuprinzătoare la supratensiune și supracurent

15, Potrivit pentru descărcarea parțială și testarea tensiunii de rezistență AC

Câmpuri de aplicare

1, Companii de utilități energetice

Folosit pentru testarea de rutină a izolației și evaluarea descărcării parțiale a transformatoarelor, aparatelor de comutare, echipamentelor GIS, cablurilor și aparatelor substațiilor.

2, laboratoare de înaltă tensiune

Potrivit pentru testarea de tip, testarea de acceptare din fabrică și proiectele de cercetare care necesită performanțe de descărcare parțială ultra-scăzută.

3, Producători de transformatoare

Folosit pentru controlul calității, verificarea izolației și testarea finală din fabrică a transformatoarelor de putere și distribuție.

4, Universități și institute de cercetare

Sprijină educația inginerească de înaltă tensiune, cercetarea izolației și proiectele avansate de testare electrică.

5, Întreprinderi industriale și miniere

Oferă teste de întreținere preventivă și evaluarea stării izolației pentru echipamentele electrice critice.

Elemente de testare tipice

1, Testarea tensiunii de rezistență AC a transformatorului

2, Testarea de descărcare parțială GIS

3, Testarea aparatelor de comutare de înaltă tensiune

4, Testarea izolației cablului de alimentare

5, Testarea izolatorului și a bucșei

6, Testarea de acceptare a fabricii de echipamente electrice

7, Cercetare de laborator de înaltă tensiune

8, Programe de întreținere preventivă

Avantajele Weshine

Weshine Electric se concentrează pe dezvoltarea și fabricarea echipamentelor de testare de înaltă tensiune, precum și a sistemelor de măsurare a descărcărilor parțiale. Unitățile noastre de testare a tensiunii de rezistență AC cu izolație cu gaz SF6 prezintă o putere de descărcare parțială extrem de scăzută, funcționare automată inteligentă, tehnologie de compensare pentru economisirea energiei și module de siguranță de încredere. Construite pentru a face față sarcinilor riguroase de testare atât în ​​laboratoare, cât și în mediile de lucru la fața locului, toate soluțiile de la Weshine ajută clienții să efectueze verificări precise ale performanței izolației, să îndeplinească standardele relevante ale industriei și să mențină funcționarea stabilă pe termen lung a echipamentului lor de înaltă tensiune.

Sistemul nostru de testare Hipot fără descărcare parțială de 100 kV poate satisface pe deplin toate cerințele dvs. de testare a izolației de înaltă tensiune și de monitorizare a descărcării parțiale. Simțiți-vă liber să contactați echipa noastră oricând pentru soluții personalizate, date tehnice detaliate și oferte competitive.
