Sistem de testare a tensiunii de rezistență AC fără descărcare parțială

Folosind tehnologia avansată a transformatoarelor izolate cu gaz SF6, sistemul de testare a tensiunii de rezistență AC fără descărcare parțială oferă o ieșire stabilă de 250 kV cu un nivel general de descărcare parțială de ≤5pC. Dispunând de control automat inteligent, compensare a puterii reactive, funcționare cu zgomot redus și funcții de protecție cuprinzătoare, este ideal pentru utilități energetice, întreprinderi industriale, universități, institute de cercetare și laboratoare de înaltă tensiune.

Pe măsură ce industriile energetice continuă să ridice standardele pentru inspecția izolației și detectarea micro-descărcărilor parțiale, această unitate de testare este dezvoltată pentru a se potrivi acestor cerințe ale pieței. Spre deosebire de transformatoarele de testare umplute cu ulei convenționale, izolația cu SF6 îndepărtează riscurile de scurgere de petrol și poluare, reducând în același timp greutatea totală a echipamentului cu 20% până la 60% pentru transport și plasare mai ușoară.

Toate aceste performanțe fiabile sunt susținute de puterea de producție profesională. Weshine® este o fabrică modernă de înaltă tehnologie specializată în cercetare și dezvoltare, producție, vânzări și service de dispozitive de automatizare a sistemelor de alimentare și instrumente de testare. Produsele sunt vândute în întreaga lume și au primit feedback pozitiv de la mulți clienți.

Performanţă

Sistemul de testare a tensiunii de rezistență AC fără descărcare parțială adoptă transformatoare izolate cu gaz SF6 pentru a menține o ieșire stabilă de 250 kV, limitând descărcarea parțială a întregului set la ≤5pC. Controlul automat inteligent, compensarea puterii reactive, zgomotul redus și protecția cu mai multe straturi de siguranță îl fac o alegere practică pentru fabricile de energie, clienții industriali, universitățile și laboratoarele de cercetare.

Indicele de descărcare parțială al întregii mașini atinge ≤5pC, iar transformatorul SF6 încorporat generează doar ≤3pC descărcare parțială sub tensiunea nominală. O astfel de performanță excelentă a izolației îl face ideal pentru inspecția de descărcare parțială, verificări de acceptare din fabrică, verificarea izolației și diverse sarcini de cercetare de înaltă tensiune.

Structura

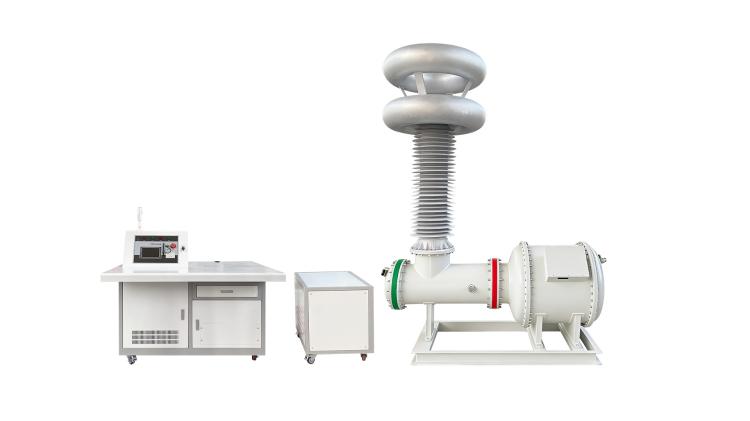

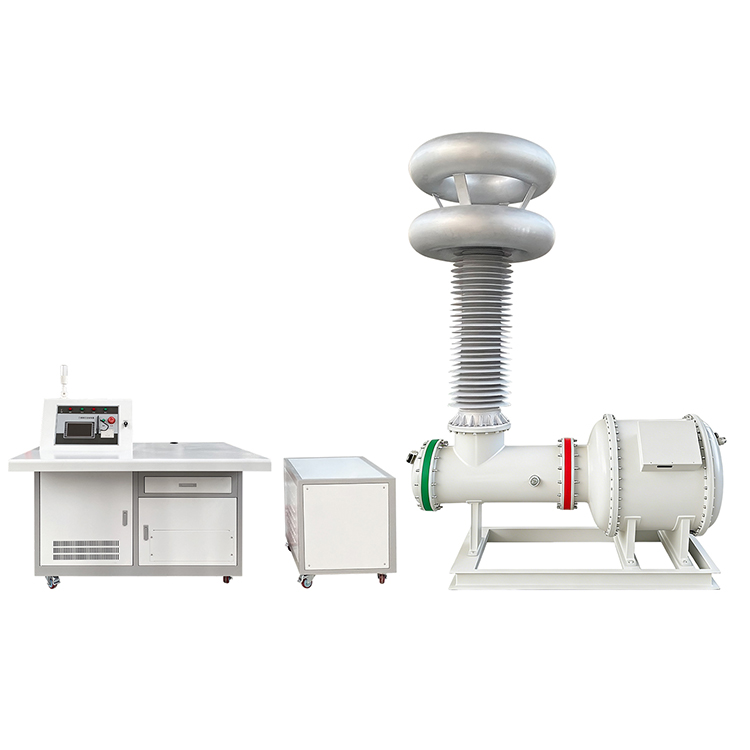

Pachetul complet include transformator de testare izolat SF6, condensator de cuplare, reactor de limitare a curentului de înaltă tensiune, reactor de compensare de joasă tensiune, transformator de izolare și dulap de control complet automat. Tehnologia de compensare a tensiunii joase reduce consumul de energie de intrare cu până la 60%, ceea ce mărește mult eficiența testului și reduce cerințele de alimentare.

Controla

Sistemul de testare a tensiunii de rezistență AC fără descărcare parțială este echipat cu o unitate de control cu ​​ecran tactil color de 7 inchi care acceptă atât modurile de funcționare automată, cât și cele manuale. Operatorii pot seta cinci segmente de tensiune separate, pot regla viteza de amplificare și pot menține timpul liber. Funcțiile automate acoperă ridicarea tensiunii, comutarea compensației, sincronizarea, reducerea presiunii după testare, stocarea datelor, căutarea înregistrărilor și tipărirea raportului de testare.

Siguranţă

Pentru a garanta o funcționare stabilă și sigură, echipamentul emite o tensiune sinusoidală lină cu distorsiuni sub 5% și zgomot de rulare sub 65 dB. Mecanismele de protecție la supratensiune și supracurent sunt complet echipate. Cadrul său modular acceptă actualizări ulterioare, extensibile pentru testarea la tensiune ultra-înaltă de până la 1200kV.

Caracteristici

1, Tehnologia transformatoarelor izolate cu gaz SF6

2, Design fără ulei, fără contaminare a mediului

3、Nivel de descărcare parțială a sistemului complet ≤5pC

4、Nivel de descărcare parțială a transformatorului ≤3pC

5, Tensiune nominală de ieșire de până la 250 kV

6, capacitate nominală 50 kVA

7, Compensarea puterii reactive reduce curentul de intrare cu până la 60%

8, moduri de testare automată și manuală

9, setări programabile de tensiune și sincronizare în cinci trepte

10, Rată de rampă de tensiune reglabilă

11, reglare inteligentă a tensiunii și comutare de compensare

12、 Stocarea datelor istorice și tipărirea rapoartelor

13, ieșire stabilă de undă sinusoidală cu distorsiune ≤5%

14、Zgomot redus de operare ≤65dB

15、Protecție la supratensiune de înaltă tensiune

16、Protecție la supracurent de coadă

17, Potrivit pentru descărcare parțială și testarea tensiunii de rezistență AC

Aplicații

1, Testarea tensiunii de rezistență AC a transformatorului

2, Testarea de descărcare parțială GIS

3, Testarea izolației comutatorului

4, Testarea cablurilor de înaltă tensiune

5, Testarea bucșei

6, Testarea izolatorului

7, Testarea de acceptare din fabrică (FAT)

8, Testare de laborator de înaltă tensiune

9, Testarea tipului de echipamente electrice

10, Programe de întreținere preventivă

Avantajele Weshine

Weshine Electric este un producător profesionist de echipamente de testare de înaltă tensiune și sisteme de măsurare a descărcărilor parțiale. Sistemele noastre de testare a tensiunii de rezistență AC fără descărcare parțială din seria VS-W combină tehnologia avansată de izolație SF6, performanța de descărcare parțială ultra-scăzută, automatizarea inteligentă și protecție fiabilă de siguranță. Proiectate pentru aplicații solicitante de laborator și de teren, soluțiile Weshine ajută clienții să îmbunătățească acuratețea testării, să asigure conformitatea cu reglementările și să îmbunătățească fiabilitatea echipamentelor pe termen lung.
