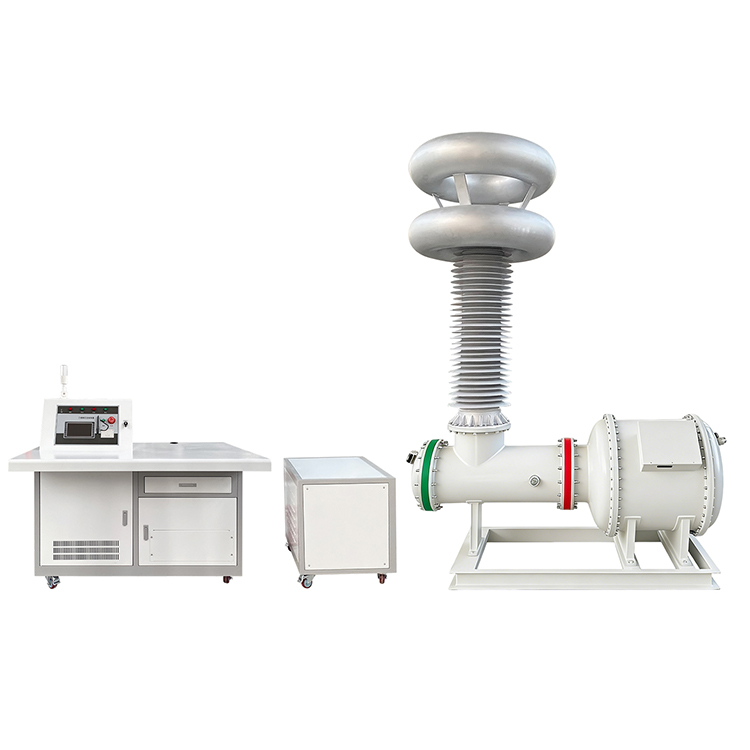

Sistem de testare a tensiunii de rezistență AC fără PD

Acest sistem de testare a tensiunii de rezistență AC fără PD îndeplinește standardele stricte de inspecție a izolației și de testare a descărcării parțiale pentru toate tipurile de aparate moderne de înaltă tensiune. Echipat cu transformatoare premium izolate cu gaz SF6, elimină riscurile de poluare ale transformatoarelor tradiționale de testare umplute cu ulei, menținând în același timp izolația stabilă și durata de viață lungă. Mulți producători de aparate electrice trimit cereri de achiziție pentru a procura această platformă de testare completă pentru controlul calității producției de masă.

Construit în jurul componentelor de bază izolate cu SF6, sistemul de testare a tensiunii de rezistență AC fără PD emite o tensiune stabilă de 250 kV și restricționează descărcarea parțială în 5pC. Dispune de control automat inteligent, compensare a puterii reactive în mai multe etape, funcționare cu zgomot redus și interblocări de siguranță completă, atrăgând comenzi în vrac continue de la utilități electrice, fabrici industriale, universități și laboratoare profesionale de înaltă tensiune.

Platformă de testare completă integrată

Acceptă testarea pe transformatoare, aparate de comutare GIS, cabluri de alimentare, bucșe, izolatoare și reactoare. Întreaga unitate combină transformatorul de înaltă tensiune, condensatorul de cuplare, divizorul de tensiune, reactorul de limitare a curentului și consola de control inteligentă într-o stație all-in-one, ajutând echipele de achiziții să economisească costurile separate de achiziție a echipamentelor.

Atunci când funcționează sub tensiune nominală, acest sistem de testare a tensiunii de rezistență AC fără PD menține descărcarea parțială ≤5pC, îndeplinind pe deplin testele de acceptare din fabrică, certificarea de tip, verificările de rutină a izolației și cercetările de laborator care necesită niveluri de PD foarte scăzute. Distorsiunea formei de undă este controlată sub 2%, generând date de testare stabile, reproductibile, conforme cu standardele internaționale ale industriei.

Compensare eficientă a puterii reactive

Reactorul de compensare de joasă tensiune încorporat reduce consumul general de energie și mărește eficiența de operare. Reglarea fină a puterii reactive pe mai multe niveluri asigură o ieșire constantă a tensiunii în cazul sarcinilor complexe de testare grele, un punct esențial care îi determină pe cumpărătorii cooperanți pe termen lung să trimită comenzi în vrac repetate.

Control inteligent de încredere și protecție de siguranță pe mai multe straturi

Consola de control realizează o reglare ușoară a tensiunii și monitorizarea datelor în timp real, permițând tehnicienilor să finalizeze testele de tensiune de rezistență în mod eficient, cu siguranță deplină. Proiectele cu protecție multiplă, inclusiv întreruperea supratensiunii, limitarea curentului și prevenirea descărcărilor, riscurile reduc mult în timpul experimentelor de înaltă tensiune.

Cu specificații opționale de putere mare de 500 kV și performanțe superioare de suprimare a descărcărilor parțiale, sistemul de testare a tensiunii de rezistență AC fără PD rămâne o alegere de top pentru centralele electrice, producătorii de energie electrică și laboratoarele care efectuează evaluarea izolației și verificarea echipamentelor de înaltă tensiune.

Principiul de lucru

Sistemul de testare a tensiunii de rezistență AC fără PD se bazează pe un transformator izolat SF6 pentru a furniza o putere constantă de înaltă tensiune de 50 Hz pentru inspecție. Un condensator de cuplare încorporat captează semnalele de descărcare parțială în timp real, în timp ce divizorul de tensiune urmărește tensiunea de ieșire pe tot parcursul ciclului de testare. Reactoarele de compensare potrivite ajustează automat cererea de putere reactivă, reducând puterea absorbită și sporind eficiența operațională generală.

Prevăzută cu reactoare de limitare a curentului și module de interblocare cu siguranță completă, această unitate protejează atât eșantioanele de testare, cât și dispozitivul gazdă împotriva riscurilor bruște de supratensiune și aprindere, oferind rezultate de testare stabile și sigure, care câștigă recunoașterea inginerilor cumpărători.

Scenarii de aplicație țintă

Operatori de energie electrică

Ideal pentru întreținerea echipamentelor substațiilor, punerea în funcțiune a proiectelor și diagnosticarea izolației pe transformatoare, dulapuri GIS și aparate de distribuție de înaltă tensiune. Mulți cumpărători de centrale electrice depun cereri de achiziții în vrac pentru acest sistem pentru a standardiza activitatea de inspecție regulată.

Fabrici de producție de transformatoare

Perfect pentru verificări zilnice la fața locului de producție, teste de acceptare din fabrică și certificare oficială de tip a transformatoarelor de putere și distribuție. Echipele de achiziții din producție își rezervă adesea stocul acestui tester pentru a scurta ciclurile de inspecție a producției.

Laboratoare profesionale de înaltă tensiune

Performanța sa ultra-scăzută de descărcare parțială îndeplinește standarde stricte pentru certificarea produselor și testarea de cercetare și dezvoltare a noilor produse, atrăgând cumpărătorii de laborator să plaseze comenzi de aprovizionare pe termen lung.

Universități și instituții de cercetare

Potrivit pentru cercetarea materialelor dielectrice, analiza performanței izolației și experimentele de predare majore de înaltă tensiune. Cumpărătorii proiectelor de cercetare solicită frecvent configurații personalizate înainte de a comanda oficial.

Utilizatori industriali din fabrici și minerit

Aplicat la verificările preventive periodice și la evaluarea stării de izolare a instalațiilor centrale de alimentare la fața locului, ajutând departamentele de achiziții ale întreprinderilor să reducă costurile de externalizare a testării terților.

Domeniu de aplicare

1. Testarea izolației transformatorului de putere

2.Inspecția GIS de descărcare parțială

3. Testarea rezistenței la tensiunea AC

4.Detecție de rutină a aparatelor de comutare de înaltă tensiune

5. Testul de performanță al bucșei

6. Test de rezistență a cablului de alimentare

7.Inspecția calității izolatorului solid

8. Test de acceptare din fabrică la fața locului (FAT)

9.Suport de testare și certificare tip produs

10. Lucrări de cercetare în laborator de înaltă tensiune

Punctele forte ale Weshine Core

Weshine Electric este specializată în dezvoltarea și fabricarea instrumentelor de testare de înaltă tensiune și a echipamentelor de măsurare a descărcărilor parțiale. Sistemele noastre de testare a tensiunii de rezistență AC fără PD adoptă tehnologia matură de izolație SF6, indicatori de descărcare parțială ultra-scăzută, prelevare precisă a tensiunii și protecție completă de siguranță. Adaptate pentru operatorii de rețele electrice, producătorii de energie electrică, laboratoarele terțe și instituțiile de cercetare, echipamentele noastre oferă testare precisă, sigură și eficientă pentru dispozitivele moderne de înaltă tensiune. Cumpărătorii de proiecte la nivel mondial pot aranja testarea eșantioanelor înainte de a semna acorduri-cadru formale de achiziție.

FAQ

Î1: Care sunt specificațiile tehnice cheie?

Capacitate nominală: 250 kVA. Tensiune nominală de ieșire: până la 500 kV. Nivel de descărcare parțială: ≤5pC. Distorsiunea formei de undă: ≤2%. Zgomotul sistemului: ≤50dB. Funcționare continuă: 30 minute. Capacitate de supratensiune: 110% pentru 1 minut.

Î2: De ce izolație SF6 în loc de tipul umplut cu ulei?

Gazul SF6 elimină produsele secundare de carbonizare a uleiului care creează semnale PD false, asigură performanță dielectrică stabilă, risc de poluare zero și menține nivelul PD de fundal ≤5pC pentru FAT precis pe transformatoare și GIS.

Î3: Ce aplicații acceptă acest sistem?

Testarea izolației transformatoarelor, inspecția PD a aparatelor de comutare GIS, testele de rezistență a cablurilor de alimentare, evaluarea performanței bucșei/izolatorului, FAT, certificare de tip și cercetare de laborator de înaltă tensiune.

Î4: Cum funcționează compensarea puterii reactive?

Reactorul de compensare de joasă tensiune încorporat (200 kvar, comutare motorizată cu mai multe rotiri) reglează fin puterea reactivă în trepte. Aceasta menține tensiunea constantă la sarcini grele de testare și îmbunătățește eficiența generală de funcționare.

Î5: Ce caracteristici de protecție de siguranță sunt incluse?

Protecții multistrat, inclusiv întreruperea supratensiunii, limitarea curentului, prevenirea descărcărilor și modulele de interblocare de siguranță completă cu reactor de limitare a curentului pentru a proteja împotriva riscurilor de erupție bruscă.

Î6: Pentru cine este proiectat acest sistem?

Operatori de rețele electrice, fabrici de producție de transformatoare, laboratoare profesionale de înaltă tensiune, universități/instituții de cercetare și utilizatori de fabrici industriale/mineri pentru teste de rutină și de tip.

Ghid de cumpărare

Partajați parametrii dvs. de testare de înaltă tensiune cu echipa noastră de vânzări pentru a obține oferte personalizate și fișiere tehnice complete pentru planul dvs. de achiziții.
