Test CT PT

Weshine® CT PT Analyzer inventat pentru testul CT PT este un produs nou creat după adoptarea pe scară largă a sugestiilor clienților și cercetări teoretice aprofundate. Se bazează pe testerul integrat cu transformator automat din seria FA, apreciat și aplicat pe scară largă, produs de compania noastră. Folosind DSP și braț de înaltă performanță, tehnologia avansată de fabricație asigură performanță stabilă și fiabilă a produsului, funcții complete, grad ridicat de automatizare, eficiență ridicată, care este la cel mai bun nivel în China. Este o industrie de echipamente profesionale de testare pentru testarea transformatoarelor de instrumente.

Trimite o anchetă Descărcare PDF

Descriere produs

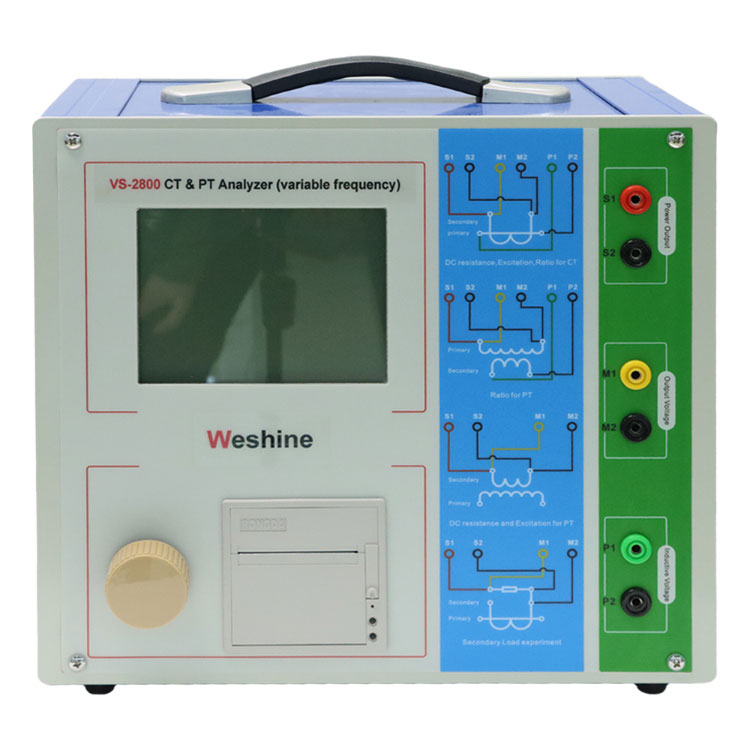

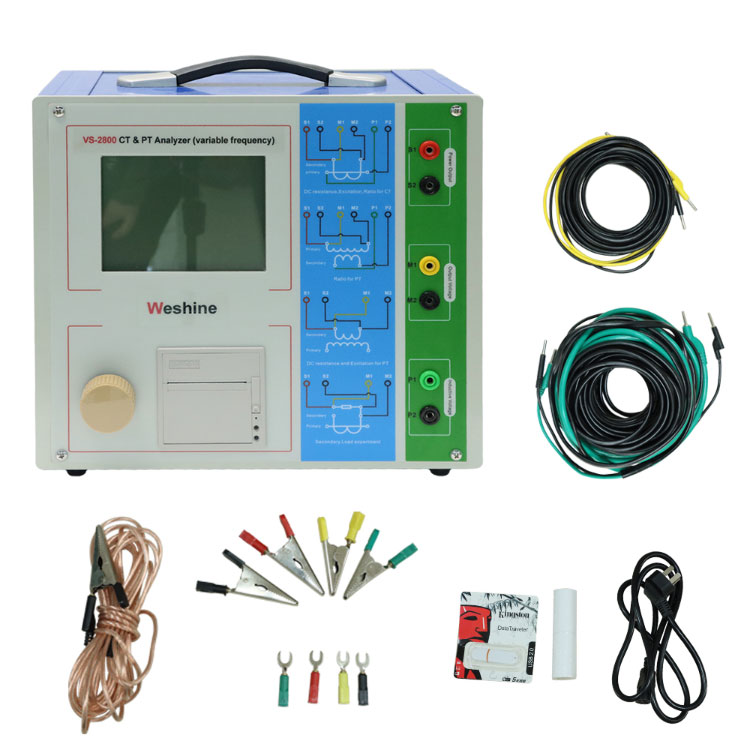

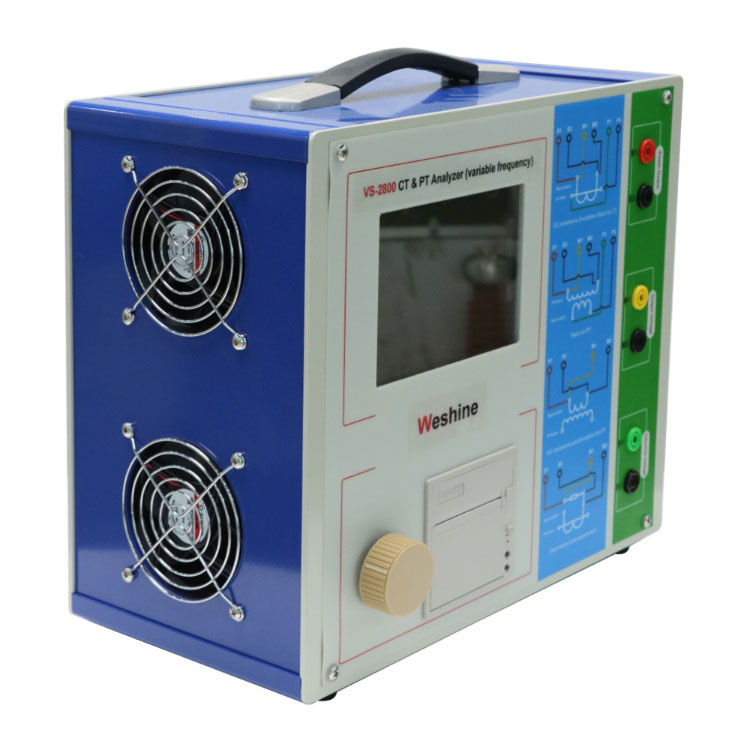

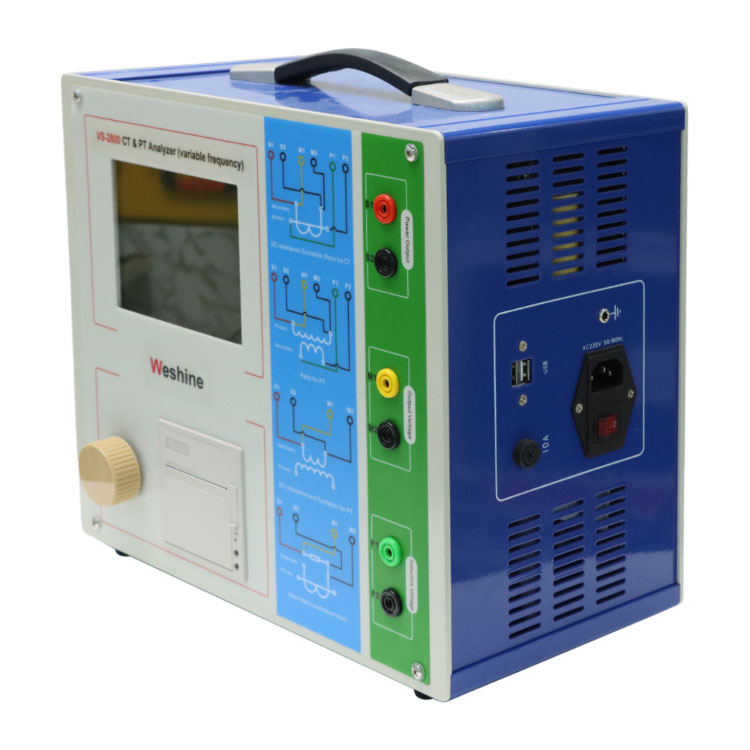

Analizor CT PT pentru testul CT PT

Cu funcții complete, nu numai că satisface cerințele de testare ale diferitelor CT (inclusiv clasa TP), cum ar fi caracteristicile de excitație (adică caracteristicile volt-amperi), raportul, polaritatea, rezistența la bobinaj secundar, sarcina secundară, eroarea raportului și deplasarea de fază, dar poate fi, de asemenea, utilizat pentru testele diferitelor PT, inclusiv caracteristicile de excitație ale unității electromagnetice, raportul, polaritatea, rezistența înfășurării secundare, eroarea raportului și deplasarea de fază.

Dați automat parametrii CT, VT, inclusiv tensiunea / curentul punctului genunchiului, curba de eroare de 10%, factorul limită de precizie (ALF), factorul de securitate al instrumentului (FS), a doua constantă de timp (Ts), coeficientul de remanență (Kr), saturat și nesaturat inductanță etc.

În conformitate cu tipurile de transformatoare și nivelurile de automată, alegeți ce test standard.

Bazat pe principiul avansat al metodei de testare de joasă frecvență, care poate îndeplini testul CT la tensiunea genunchiului de până la 30 kV.

Instrumentul poate stoca 2000 de grupuri de date de testare care nu se vor pierde la oprire. După încheierea testului, datele pot fi copiate pe PC prin disc USB pentru analiză și transformate în raport WORD.

Testul este simplu și convenabil, cu un singur clic pot fi finalizate teste de rezistență secundară CT, excitație, raport și olaritate.

Ușor de transportat, deoarece greutatea este mai mică de 9 kg.

WeshineTest CT PTParametru (Specificație)

Nume		Analizor CT PT ptTest CT PT
Utilizare		Clasa P/TP CT
Ieșire		0~180Vrmsï¼12Armsï¼18Aï¼valoare de vârf¼
Raportul CT	Gamă	1~30000
Raportul CT	precizie	±0,05%
Raportul PT	Gamă	1~30000
Raportul PT	precizie	±0,05%
Fază	Gamă	±5min
Fază	precizie	0,5 min
Rezistenta DC	Gamă	0~300Î©
Rezistenta DC	precizie	2%±2mÎ©
Povară	Gamă	0~300VA
Povară	precizie	2%±0,2VA
Alimentare electrică		AC220V±10%ï¼50Hz
Conditii de mediu
Greutate și dimensiuni		Dimensiuni: 340 mm × 300 mm × 150 mm, Greutate

Aplicație tipică

Descrierea parametrului testului CT a lui WeshineTest CT PTeste:

parametrii	Descriere	P	TPY	măsura	relatii cu publicul	PX	TPS	TPX	TPZ
curent primar nominal	Folosit pentru a calcula cu precizie raportul curentului real	√	√	√	√	√	√	√	√
sarcina evaluata	Sarcina nominală a plăcii, factor de putere pentru 0,8 sau 1	√	√	√	√	√	√	√	√
factor de putere		√	√	√	√	√	√	√	√
Coeficientul limită de precizie nominalăKalf	Prevederile plăcuței, implicit10, utilizate pentru calcularea limitei e.m.f. și eroarea lor compusă corespunzătoare	√
Coeficientul limită de precizie nominalăKalf		√
Coeficient de curent nominal de scurtcircuit simetricKssc	Prevederile plăcii, implicit10, utilizate pentru a calcula vârful și limitele corespunzătoare e.m.f eroare tranzitorie		√				√	√	√
Coeficient de curent nominal de scurtcircuit simetricKssc			√				√	√	√
Constanta de timp primară	implicit: 100 ms		√					√	√
A doua constantă de timp	implicit: 3000 ms		√						√
Ciclu de funcționare	C-t1-O sau C-t1-O-tfr-C-t2-Oï¼¼¼, implicit: ciclu C-t1-O		√					√
t1	Limită de timp actuală pentru prima dată, implicit: 100 ms		√					√
tal1	Timp necesar pentru a atinge precizia specificată în timpul primului ciclu de magnetizare, implicit: 40 ms
tfr	Timpul necesar pentru a atinge precizia specificată în timpul celui de-al doilea ciclu de magnetizare, implicit: 500 ms, Alegeți C-t1-O-tfr-C-t2-O, Ciclul va fi afișat		√					√
t2	Limită de timp actuală pentru a doua oară, implicit: 100 ms. Alegeți C-t1-O-tfr-C-t2-O, ciclul va fi afișat		√		√			√
tal2	În al doilea rând, fluxul prin menținerea unor limite precise de timp, implicit: 40 ms		√					√
tal2	alege C-t1-O-tfr-C-t2-O, ciclul va fi afișat		√					√
Coeficientul de securitate nominal al instrumentului FS	Reglementarea plăcuței de identificare, implicit: 10			√
Coeficientul de securitate nominal al instrumentului FS	Folosit pentru calcularea limitei erorii compozite și a forței lor electromotoare corespunzătoare			√
Coeficienți de calcul evaluați						√
Potențial punct de inflexiune nominal (Ek)						√
Adică corespunzând cu Ek						√
factor de dimensionare							√
Evaluat Ual	Tensiunea limită pătratică echivalentă nominală						√
Ial corespunzând cu Ual							√

Descrierea parametrului de testare PT a lui WeshineTest CT PTeste:

element de experiment			Descriere	Schema de conectare
rezistenţă	excitaţie	raport	Descriere	Schema de conectare
√			Măsurați rezistența înfășurării secundare a CT	Fig 2.10, trebuie deconectat dacă se măsoară înfășurarea primară.
√	√		Măsurați rezistența înfășurării secundare a CT și caracteristica de excitație	Fig 2.10, trebuie deconectat dacă se măsoară înfășurarea primară.
		√	Verificați raportul și polaritatea acestuia	Fig 2.11

Selecții

Weshine are 8 ani de experiență special pentru a se ocupa de gama completă de echipamente electrice. În prezent, Weshine a inventat diverse analizoare CT PT pentruTest CT PTașa cum se arată sub formă:

INFORMATII DE COMANDA PENTRU CT PTANALYZER PENTRUTest CT PT
Pisică. Nu.	Tensiune maximă de testare	Curent maxim de testare	Precizia testului de raport	Dimensiuni	Greutate
VS-2800	0 până la 2500 Vrms	0 până la 1000 A	±0,2%	425 x 290 x 310 mm	30 kg
VS-2800A	0 până la 180 Vrms	0 la 150 A	±0,1%	340 x 300 x 150 mm	9 kg
VS-2800B	0 până la 180 Vrms	0 la 150 A	±0,05%	340 x 300 x 150 mm	9 kg

*Pe baza problemelor legate de lanțul de aprovizionare: vă rugăm să contactați distribuitorul autorizat Weshine preferat pentru prețurile actuale și termenele de livrare.

CUM SĂ ALEGEȚI ANALIZORUL CT PTTest CT PT?

■VS-2800:Frecvența reală a puterii, simulează starea de funcționare a transformatorului.

■VS-2800A:Actualizat pe baza VS-2800, folosind tehnologia de conversie a frecvenței, corp compact, anti-interferență puternic, tensiune de testare mai scăzută înseamnă mai sigur și mai fiabil.

■VS-2800B:Precizia de testare a raportului de viraje de neegalat a atins 0,05%, inovație mică, înțelepciune mare.

Certificate de calitate

Credem întotdeauna că tot succesul companiei noastre este direct legat de calitatea produselor pe care le oferim. Analizor CTPT pentruTest CT PTîndeplinesc cele mai înalte cerințe de calitate specificate în ghidurile ISO9001, ISO14000:14001 și sistemul nostru strict de control al calității.
