Testul raportului CT

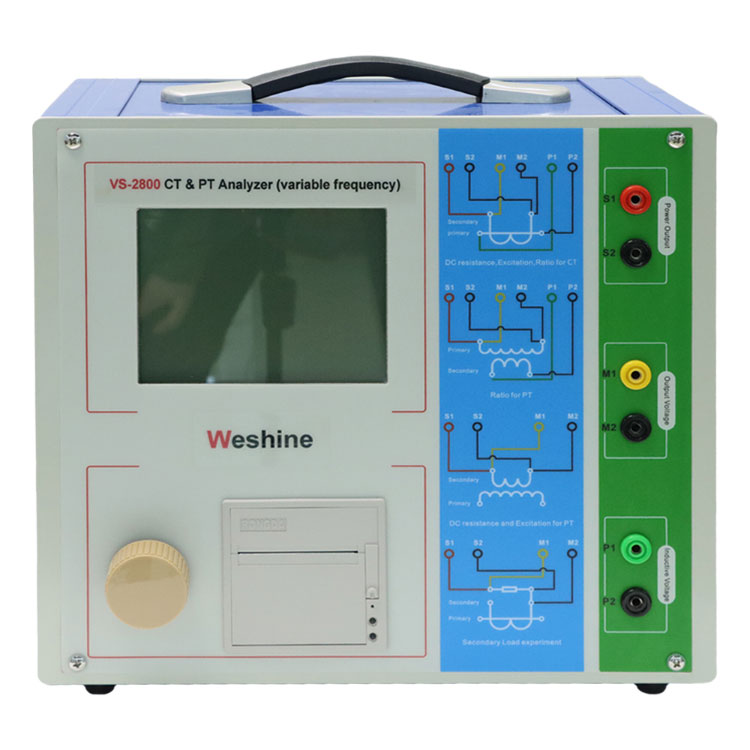

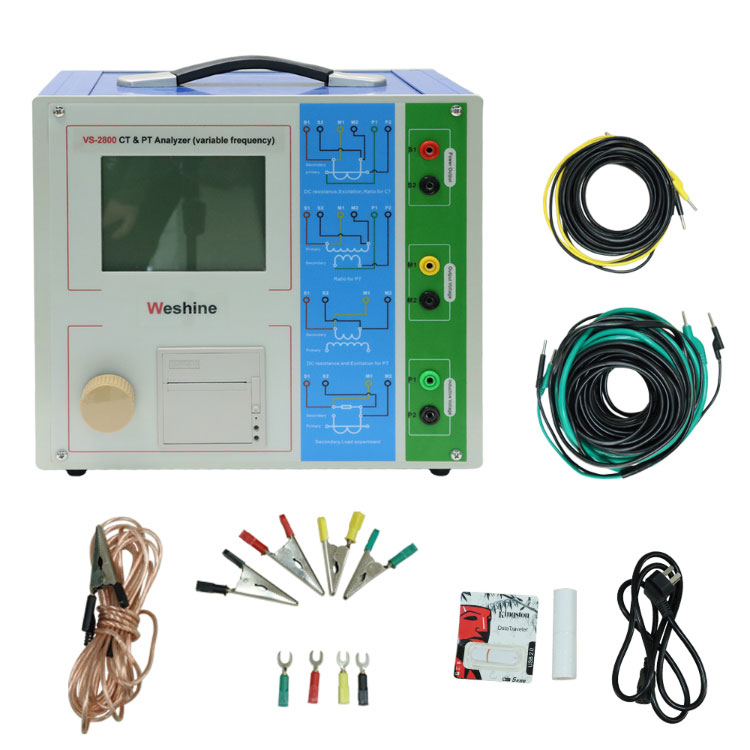

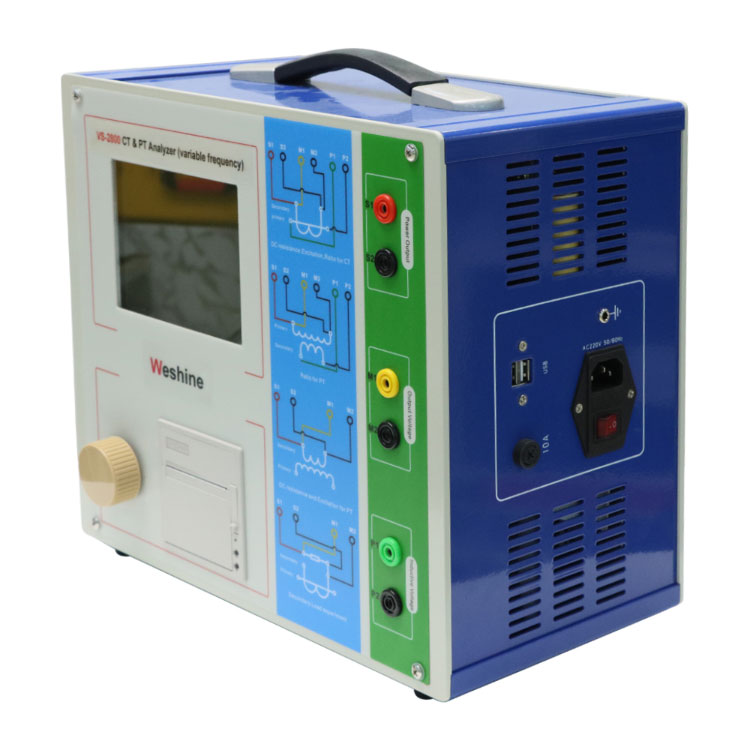

Weshine® CT PT Analyzer inventat pentru Testul CT Ratio este un produs nou creat după adoptarea pe scară largă a sugestiilor clienților și cercetări teoretice aprofundate. Se bazează pe testerul integrat cu transformator automat din seria FA, apreciat și aplicat pe scară largă, produs de compania noastră. Folosind DSP și braț de înaltă performanță, tehnologia avansată de fabricație asigură performanță stabilă și fiabilă a produsului, funcții complete, grad ridicat de automatizare, eficiență ridicată, care este la cel mai bun nivel în China. Este o industrie de echipamente profesionale de testare pentru testarea transformatoarelor de instrumente.
Trimite o anchetă Descărcare PDF
Descriere produs
Weshine
Cu funcții complete, nu numai că satisface cerințele de testare ale diferitelor CT (inclusiv clasa TP), cum ar fi caracteristicile de excitație (adică caracteristicile volt-amperi), raportul, polaritatea, rezistența la bobinaj secundar, sarcina secundară, eroarea raportului și deplasarea de fază, dar poate fi, de asemenea, utilizat pentru testele diferitelor PT, inclusiv caracteristicile de excitație ale unității electromagnetice, raportul, polaritatea, rezistența înfășurării secundare, eroarea raportului și deplasarea de fază.
Dați automat parametrii CT, VT, inclusiv tensiunea / curentul punctului genunchiului, curba de eroare de 10%, factorul limită de precizie (ALF), factorul de securitate al instrumentului (FS), a doua constantă de timp (Ts), coeficientul de remanență (Kr), saturat și nesaturat inductanță etc.
În conformitate cu tipurile de transformatoare și nivelurile de automată, alegeți ce test standard.
Bazat pe principiul avansat al metodei de testare de joasă frecvență, care poate îndeplini testul CT la tensiunea genunchiului de până la 30 kV.
Instrumentul poate stoca 2000 de grupuri de date de testare care nu se vor pierde la oprire. După încheierea testului, datele pot fi copiate pe PC prin disc USB pentru analiză și transformate în raport WORD.
Testul este simplu și convenabil, cu un singur clic pot fi finalizate teste de rezistență secundară CT, excitație, raport și olaritate.
Ușor de transportat, deoarece greutatea este mai mică de 9 kg.
WeshineTestul raportului CTParametru (Specificație)
|
Nume |
Analizor CT PT ptTestul raportului CT |
|
|
Utilizare |
Clasa P/TP CT |
|
|
Ieșire |
0~180Vrmsï¼12Armsï¼18Aï¼valoare de vârf¼ |
|
|
Raportul CT |
Gamă |
1~30000 |
|
precizie |
±0,05% |
|
|
Raportul PT |
Gamă |
1~30000 |
|
precizie |
±0,05% |
|
|
Fază |
Gamă |
±5min |
|
precizie |
0,5 min |
|
|
Rezistenta DC |
Gamă |
0~300Ω |
|
precizie |
2%±2mΩ |
|
|
Povară |
Gamă |
0~300VA |
|
precizie |
2%±0,2VA |
|
|
Alimentare electrică |
AC220V±10%ï¼50Hz |
|
|
Conditii de mediu |
|
|
|
Greutate și dimensiuni |
Dimensiuni: 340 mm × 300 mm × 150 mm, Greutate |
|
Aplicație tipică
Descrierea parametrului testului CT a lui WeshineTestul raportului CTeste:
|
parametrii |
Descriere |
P |
TPY |
măsura |
relatii cu publicul |
PX |
TPS |
TPX |
TPZ |
|
|
curent primar nominal |
Folosit pentru a calcula cu precizie raportul curentului real |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
sarcina evaluata |
Sarcina nominală a plăcii, factor de putere pentru 0,8 sau 1 |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
|
|
factor de putere |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
√ |
||
|
Coeficientul limită de precizie nominalăKalf |
Prevederile plăcuței, implicit10, utilizate pentru calcularea limitei e.m.f. și eroarea lor compusă corespunzătoare |
√ |
|
|
|
|
|
|
|
|
|
Coeficient de curent nominal de scurtcircuit simetricKssc |
Prevederile plăcii, implicit10, utilizate pentru a calcula vârful și limitele corespunzătoare e.m.f eroare tranzitorie |
|
√ |
|
|
|
√ |
√ |
√ |
|
|
Constanta de timp primară |
implicit: 100 ms |
|
√ |
|
|
|
|
√ |
√ |
|
|
A doua constantă de timp |
implicit: 3000 ms |
|
√ |
|
|
|
|
|
√ |
|
|
Ciclu de funcționare |
C-t1-O sau C-t1-O-tfr-C-t2-Oï¼¼¼, implicit: ciclu C-t1-O |
|
√ |
|
|
|
|
√ |
|
|
|
t1 |
Limită de timp actuală pentru prima dată, implicit: 100 ms |
|
√ |
|
|
|
|
√ |
|
|
|
tal1 |
Timp necesar pentru a atinge precizia specificată în timpul primului ciclu de magnetizare, implicit: 40 ms |
|
|
|
|
|
|
|
|
|
|
tfr |
Timpul necesar pentru a atinge precizia specificată în timpul celui de-al doilea ciclu de magnetizare, implicit: 500 ms, Alegeți C-t1-O-tfr-C-t2-O, Ciclul va fi afișat |
|
√ |
|
|
|
|
√ |
|
|
|
t2 |
Limită de timp actuală pentru a doua oară, implicit: 100 ms. Alegeți C-t1-O-tfr-C-t2-O, ciclul va fi afișat |
|
√ |
|
√ |
|
|
√ |
|
|
|
tal2 |
În al doilea rând, fluxul prin menținerea unor limite precise de timp, implicit: 40 ms |
|
√ |
|
|
|
|
√ |
|
|
|
alege C-t1-O-tfr-C-t2-O, ciclul va fi afișat |
||||||||||
|
Coeficientul de securitate nominal al instrumentului FS |
Reglementarea plăcuței de identificare, implicit: 10 |
|
|
√ |
|
|
|
|
|
|
|
Folosit pentru calcularea limitei erorii compozite și a forței lor electromotoare corespunzătoare |
||||||||||
|
Coeficienți de calcul evaluați |
|
|
|
|
|
√ |
|
|
|
|
|
Potențial punct de inflexiune nominal (Ek) |
|
|
|
|
|
√ |
|
|
|
|
|
Adică corespunzând cu Ek |
|
|
|
|
|
√ |
|
|
|
|
|
factor de dimensionare |
|
|
|
|
|
|
√ |
|
|
|
|
Evaluat Ual |
Tensiunea limită pătratică echivalentă nominală |
|
|
|
|
|
√ |
|
|
|
|
Ial corespunzând cu Ual |
|
|
|
|
|
|
√ |
|
|
Descrierea parametrului de testare PT a lui WeshineTestul raportului CTeste:
|
element de experiment |
Descriere |
Schema de conectare |
||
|
rezistenţă |
excitaţie |
raport |
||
|
√ |
|
|
Măsurați rezistența înfășurării secundare a CT |
Fig 2.10, trebuie deconectat dacă se măsoară înfășurarea primară. |
|
√ |
√ |
|
Măsurați rezistența înfășurării secundare a CT și caracteristica de excitație |
Fig 2.10, trebuie deconectat dacă se măsoară înfășurarea primară. |
|
|
|
√ |
Verificați raportul și polaritatea acestuia |
Fig 2.11 |
Selecții
Weshine are 8 ani de experiență special pentru a se ocupa de gama completă de echipamente electrice. În prezent, Weshine a inventat diverse analizoare CT PT pentruTestul raportului CTașa cum se arată sub formă:
|
INFORMATII DE COMANDA PENTRU CT PTANALYZER PENTRUTestul raportului CT |
|||||
|
Pisică. Nu. |
Tensiune maximă de testare |
Curent maxim de testare |
Precizia testului de raport |
Dimensiuni |
Greutate |
|
VS-2800 |
0 până la 2500 Vrms |
0 până la 1000 A |
±0,2% |
425 x 290 x 310 mm |
30 kg |
|
VS-2800A |
0 până la 180 Vrms |
0 până la 150 A |
±0,1% |
340 x 300 x 150 mm |
9 kg |
|
VS-2800B |
0 până la 180 Vrms |
0 până la 150 A |
±0,05% |
340 x 300 x 150 mm |
9 kg |
*Pe baza problemelor legate de lanțul de aprovizionare: vă rugăm să contactați distribuitorul autorizat Weshine preferat pentru prețurile actuale și termenele de livrare.
|
CUM SĂ ALEGEȚI ANALIZORUL CT PTTestul raportului CT? ■VS-2800:Frecvența reală a puterii, simulează starea de funcționare a transformatorului. ■VS-2800A:Actualizat pe baza VS-2800, folosind tehnologia de conversie a frecvenței, corp compact, anti-interferență puternic, tensiune de testare mai scăzută înseamnă mai sigur și mai fiabil. ■VS-2800B:Precizia de testare a raportului de viraje de neegalat a atins 0,05%, inovație mică, înțelepciune mare. |
