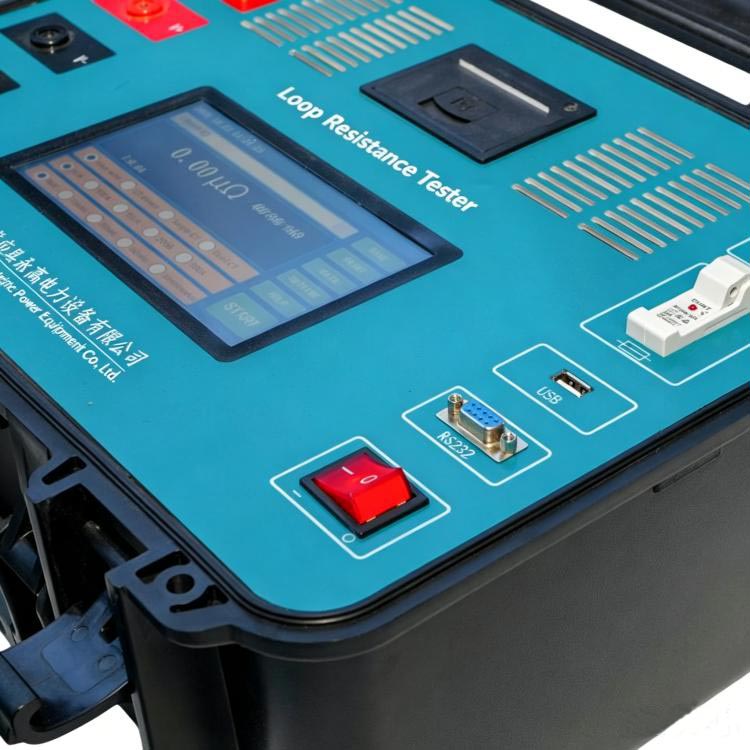

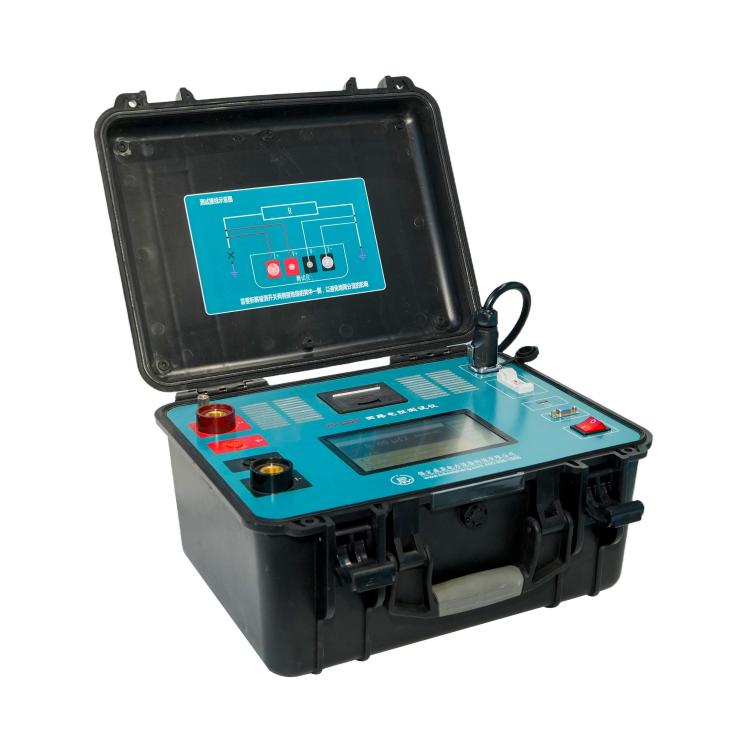

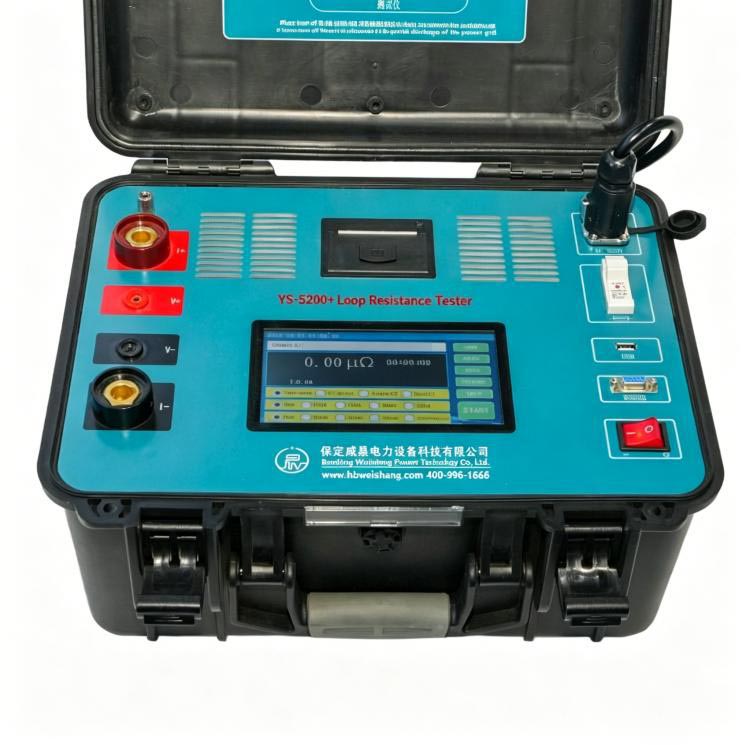

Tester inteligent de rezistență a circuitelor de birou 300A

Testerul inteligent de rezistență a circuitelor de desktop 300A, durabil, oferit de Weshine, un producător și furnizor profesionist din China, oferă citiri precise de micro-ohmi asupra întreruptoarelor, întrerupătoarelor, întrerupătoarelor de împământare și îmbinărilor barelor colectoare, chiar și atunci când curenții trec prin bucle individuale sau mai multe ramuri paralele.

Am construit această unitate urmând standardele de testare cu patru fire DL/T845.4-2019 și IEC, potrivindu-se pe deplin cerințelor industriei pentru detectarea rezistenței la curent ridicat.

În interiorul mașinii se află o sursă de curent constant de mare putere asociată cu hardware de detectare a curentului multicanal. Această structură menține curentul de ieșire constant și eșantionarea tensiunii cu precizie, chiar și atunci când lucrează alături de rețele de împământare paralele complicate, ceea ce este motivul principal pentru care contractorii de inginerie plasează comenzi în vrac repetate pentru acest model.

Principii de bază de măsurare

Testerul inteligent de rezistență a circuitelor desktop 300A se bazează pe două module funcționale de bază:

1. Ieșire reglabilă de curent constant ridicat: 50A–300A

2. Senzor clemă DC fără fir: 0 ~ ± 600A captare curent

Acesta calculează rezistența reală de contact pe baza Legii lui Ohm: R = V / I₀

V = căderea de tensiune detectată la punctele de contact

I₀ = curent real care trece prin ramura testată

Moduri de testare inteligente (inovație de bază)

weshine electric integrează patru moduri avansate de testare pentru a suporta diferite condiții de câmp:

1. Modul tradițional de rezistență a circuitului

Utilizatorii trebuie să deconecteze o parte a rețelei de împământare pentru a ocoli interferența curentului de șunt. Testerul alimentează până la 300 A curent continuu și citește datele căderii de tensiune. Acest mod atinge cea mai mare precizie și funcționează bine pentru site-urile de întreținere planificate.

2. Mod de măsurare direct cu clemă

Nu este nevoie să demontați conexiunile de împământare. Clema fără fir urmărește în timp real curentul de ramificare I₀, apoi mașina calculează rezistența automat cu R=V/I₀. Repere: Fără lucrări de dezasamblare, teste mai rapide pe teren, mai sigure pentru întreținerea zonei active.

3. Modul Shunt cu o singură parte

Potrivit pentru configurații de împământare paralele, cum ar fi împământarea cabinetului și rețelele de împământare distribuite. Clema măsoară curentul de ramificare a derivației I₂, iar dispozitivul calculează curentul de testare efectiv cu I₀=I₁−I₂ înainte de a calcula rezistența. Remediază erorile de precizie cauzate de curenții paraleli parțiali.

4. Mod Shunt Dual-Side

Pentru rețele mari de împământare cu curenți împărțiți bidirecționali în substații. Două cleme colectează curenții de ramificație I21 și I22, sistemul calculează I₀=I₁−I21−I22 pentru a obține date reale de rezistență pentru rețelele cu mai multe ramuri.

Proiectarea sistemului de siguranță și prindere

Clemele fără fir potrivite pot identifica automat direcția curentului DC.

Specificații cleme cheie:

1, interval de testare DC: 0 la ± 600A

2, Trebuie să se alinieze cu direcția corectă a curentului pentru date precise

3、Funcția de calibrare încorporată pentru a compensa abaterea de măsurare

Memento-uri de siguranță în funcționare:

1、Nu utilizați clema dincolo de domeniul său de măsurare pentru a evita deteriorarea hardware-ului

2, Instalați clemele urmând marcajele de direcție curente pentru a stabiliza citirile

3, Executați calibrarea în mod regulat pentru a reduce erorile de date

Ghid de operare pas cu pas

Acest tester desktop urmează fluxurile de lucru standard de testare pe teren pentru scenarii cu curent ridicat.

Pasul 1: Pregătirea sistemului

Confirmați că echipamentul este complet oprit, configurarea de împământare este completă și bateriile cleme sunt complet încărcate. Clienții de achiziții în vrac pot primi manuale complete de operare împreună cu expedierea.

Pasul 2: Configurarea cablajului

I+ și I- se conectează la două capete ale circuitului de testare; V+ și V- se atașează la punctele interioare de prelevare a tensiunii. Plasați întotdeauna sondele de tensiune în interiorul buclei de curent pentru a exclude interferența rezistenței firului.

Pasul 3: Selectarea modului

Alegeți un singur mod de testare: modul tradițional de dezasamblare, modul direct cu clemă, modul șunt unic sau modul șunt dublu. Apoi setați curentul de ieșire (50A–300A) și durata testului (Rapid / 10s / 30s / 60s / Continuu).

Pasul 4: Procesul de măsurare

Aparatul rulează o creștere a curentului, controlul stabilității, captarea curentului în timp real, eșantionarea tensiunii, calculul rezistenței și compensarea temperaturii automat, fără ajustare manuală.

Pasul 5: Afișarea rezultatelor

Ecranul arată curentul total I₁, curenții de clemă de ramificare (I₂ / I21 / I22), valoarea rezistenței în micro-ohmi, timpul de testare și starea stabilității.

Pasul 6: Gestionarea datelor

Operatorii pot salva jurnalele de testare în memoria locală, pot exporta înregistrări prin intermediul unităților USB FAT32, pot imprima rapoarte cu module opționale de imprimare și pot analiza oricând datele istorice ale testelor.

Scenarii de aplicare

Acest tester de rezistență pentru circuite de birou 300A se ocupă de sarcinile de detectare a rezistenței în condiții complexe de împământare și interferențe electromagnetice puternice, adoptate pe scară largă de cumpărătorii din aceste sectoare:

1、Substații mari

2, centrale de generare a energiei

3, sisteme de comutatoare industriale

4, Facilități de transmisie de înaltă tensiune

5, împământare rețele de rețea

Sistemul funcționează fiabil sub:

1, interferență electromagnetică puternică

2, distribuția curentului paralel

3、、Acces limitat la deconectare

4, operațiuni de întreținere continuă

Utilizări tipice de testare

1, Test de rezistență la contact pentru întrerupătoarele de înaltă tensiune

2, Inspecția defecțiunilor rețelelor de împământare a stației

3、Detecția rezistenței îmbinărilor de conectare a barelor colectoare

4, întreținere de rutină pentru dulapuri de comutare GIS/AIS

5, Inspecție de calitate din fabrică pentru echipamentele electrice ale centralei electrice

6, Analiza sistemului la sol pentru rețelele de transport

7、Depanarea sistemelor industriale de distribuție a energiei

Avantajele Weshine

Am construit testerul inteligent de rezistență a circuitelor desktop 300A cu arhitectură de măsurare multimodă pentru a rezolva problemele complexe de curent paralel și de împământare în sistemele de alimentare moderne. Testarea fără dezasamblare a clemei fără fir reduce timpul de întreținere și îmbunătățește foarte mult siguranța site-ului, ceea ce îi face pe mulți furnizori de servicii electrice să semneze contracte de furnizare pe termen lung cu noi.

Algoritmii de calcul al curentului în timp real multicanal asigură valori precise de rezistență chiar și în medii de împământare paralelă. Ieșirea de curent mare de 300 A descompune rapid straturile de oxid de pe suprafețele de contact îmbătrânite, oferind rezultate de testare mai fiabile pentru îmbinările conductoare uzate. Controlul termic inteligent încorporat menține unitatea constantă sub sarcini de lucru îndelungate cu curent ridicat.

Avantaje de design industrial ușor de utilizat pentru cumpărători:

1, funcționare inteligentă multi-mod

2、Afișare în timp real a datelor curente

3, set complet de funcții automate de protecție a siguranței

4, Stocarea și exportul de date structurate

Contactați imediat echipa noastră de vânzări pentru a obține oferte personalizate și fișiere complete cu parametrii tehnici pentru achiziția proiectului dumneavoastră.
