Test de înaltă tensiune pe transformator

Weshine® a inventat setul de testare AC Hipot pentru testarea de înaltă tensiune pe transformator, potrivit pentru testarea la 50 / 60 Hz AC a obiectelor de testare de capacitate mică. Opțional, aceste unități pot fi, de asemenea, actualizate pentru a funcționa ca seturi de testare DC prin montarea atașamentului redresorului deasupra transformatorului. Set de testare Weshine® AC Hipot pentru testarea de înaltă tensiune pe transformator de înaltă calitate și precizie, inventat și produs conform standardelor naționale, soluție completă de testare electrică disponibilă. Contactați-ne pentru mai multe detalii despre setul de testare AC Hipot pentru testul de înaltă tensiune pe transformatorul de la Weshine®!

Trimite o anchetă

Descriere produs

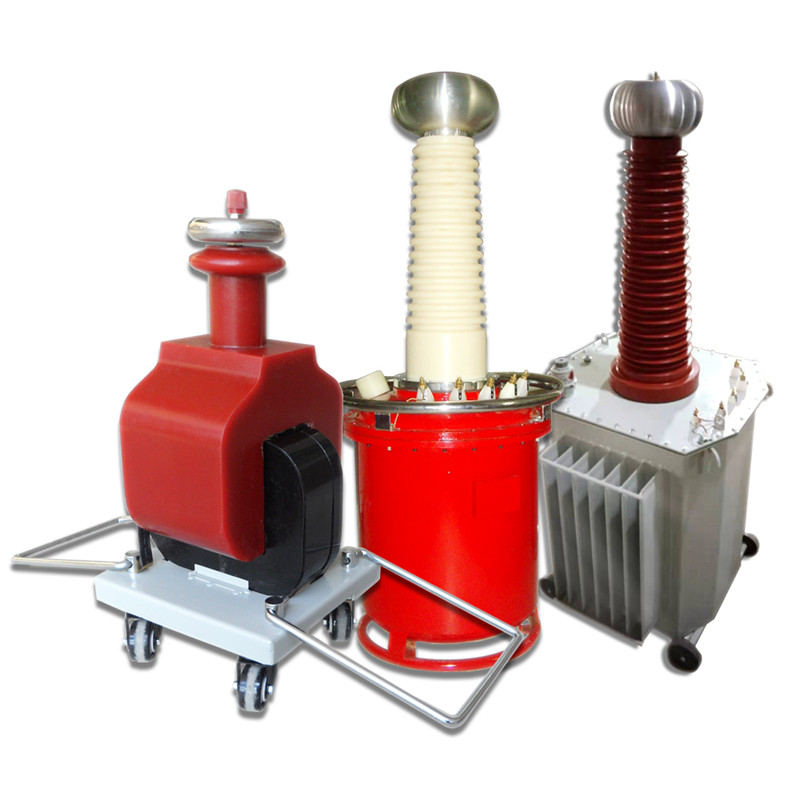

Set de testare AC Hipot pentru testul de înaltă tensiune pe transformator

Introducerea Produsului:

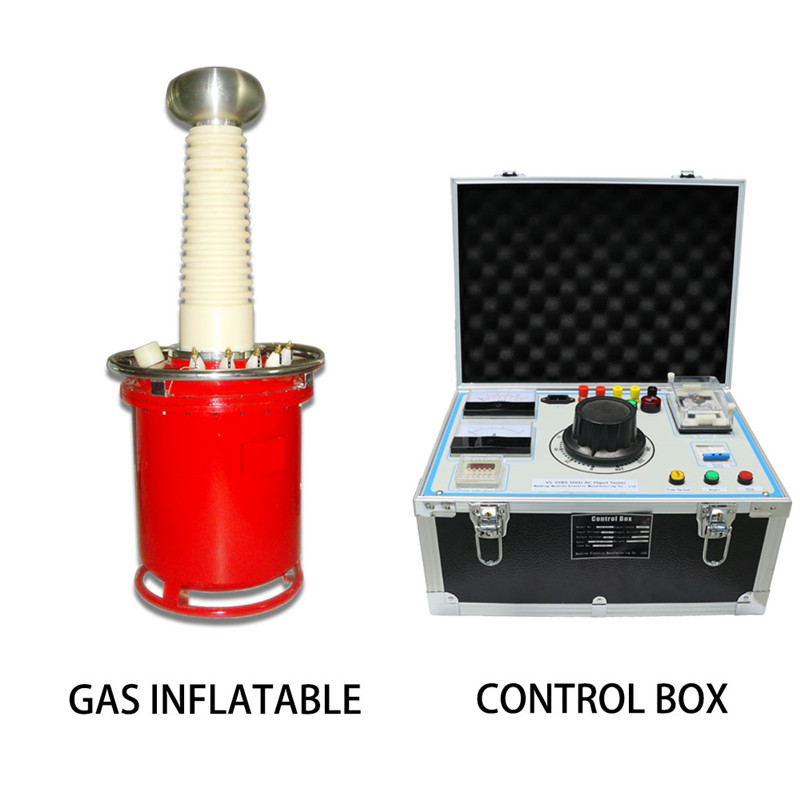

Weshine® Set de testare AC Hipot pentru testarea de înaltă tensiune pe transformator, designul în două piese permite operatorului să folosească unitatea la o distanță sigură. Unitatea de control este utilizată pentru a acționa transformatorul de înaltă tensiune. Unitatea constă dintr-un variac, instrumente de afișare curent/tensiune, un cronometru pentru durata testului și un circuit de siguranță. Înfășurarea de joasă tensiune poate fi excitată continuu de la zero la valoarea maximă, astfel încât o anumită ieșire să fie disponibilă pentru o perioadă predeterminată. Durata de funcționare depinde de aplicație, variind de la câteva minute până la funcționare continuă.

Tensiunea de intrare a setului de testare AC Hipot pentru testul de înaltă tensiune pe seria de transformatoare este de 200V sau 400V, care este conectată la cutia de control potrivită (tabel), iar tensiunea de intrare este ajustată la înfășurarea primară (tensiune joasă) a transformatorului de testare. prin regulatorul automat de tensiune. Folosind principiul inducției electromagnetice, înfășurarea secundară (tensiune înaltă) presează Raportul său la numărul de spire ale înfășurării primare poate obține același multiplu al tensiunii înalte de ieșire, care poate fi ajustată continuu de la zero volți la cea mai mare valoare nominală. . În testul tensiunii de rezistență DC și curentului de scurgere, atâta timp cât stiva de siliciu de înaltă tensiune este înșurubat la capătul de ieșire de înaltă tensiune, se poate obține tensiunea înaltă DC, iar amplitudinea acesteia este de 1,4 ori mai mare decât valoarea tensiunii înalte a frecvenței de putere.

DATE TEHNICE UNIVERSALE*

Forma de undă a tensiunii de ieșire:	undă sinusoidală
Rata de distorsiune a formei de undă de ieșire:	â¤1%.
Pierdere de sarcină:	0,2%ï½0,35%
Nivelul tensiunii de rezistență la inducție:	1,1 UO/1 min.
Impedanța de scurtcircuit a unui singur transformator de testare este:	4,5%ï½12% (±10%)
Precizia reglabilă a tensiunii este de ±1%.
Instabilitatea tensiunii este mai mică de 1%.
Funcția de protecție la supratensiune.
Creșterea temperaturii la suprafață:	ï¼55â
La capacitatea nominală, timpul permis de funcționare continuă:
0,5 ore (personalizat pentru o lungă perioadă de timp)
Forma de undă a tensiunii de ieșire:
Sub 10 kVA, la fiecare 2 ore, permiteți funcționarea continuă timp de 0,5 ore
Peste 15 kVA, la fiecare 4 ore, permiteți funcționarea continuă timp de 0,5 ore
La jumătate de tensiune nominală și jumătate de curent nominal, este permisă funcționarea continuă timp de 4 ore

Certificate de calitate

Credem întotdeauna că tot succesul companiei noastre este direct legat de calitatea produselor pe care le oferim. Setul de testare AC Hipot pentru testarea de înaltă tensiune pe transformator îndeplinește cele mai înalte cerințe de calitate specificate în ghidurile ISO9001, ISO14000:14001 și sistemul nostru strict de control al calității.

Expediere

Pentru mai multe informații despre soluțiile de service Weshine®, contactați reprezentantul nostru de vânzări online 24/7 pentru a obține oferte de la Weshine®.
