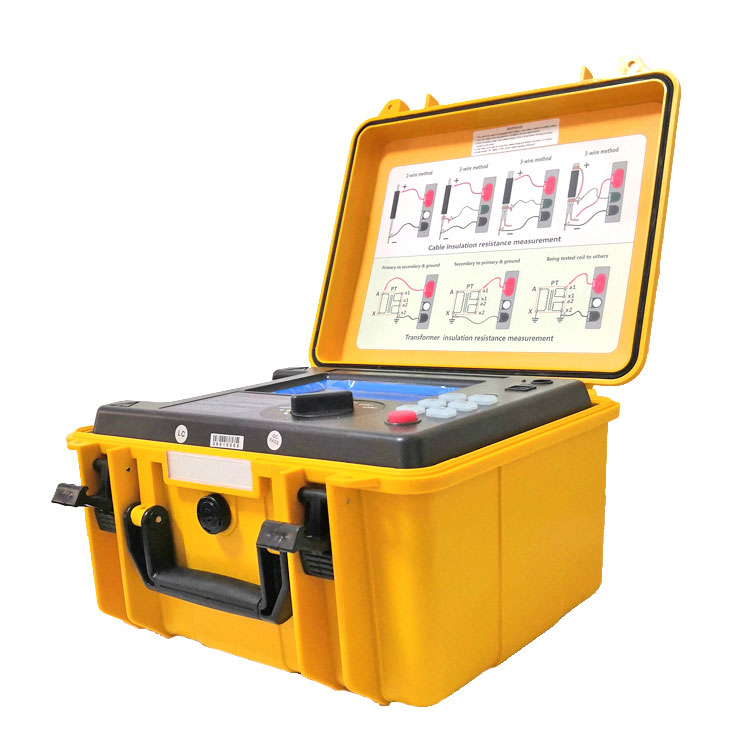

WeshineTestul IR al transformatoruluicu afișaj digital și analogic cu arc, proiectat pentru testarea rezistenței izolației la înaltă tensiune în întreținerea și întreținerea cablurilor, mașinilor rotative ale instalațiilor, transformatoarelor, aparatelor de comutare și aplicațiilor industriale.

Testele de izolație DC sunt efectuate la 250 V, 500 V, 1000 V, 2500 V, 5000 V. Domeniul de măsurare a rezistenței de izolație este de la 100 k Î© la 1000 G Î©. Este furnizată descărcarea automată pentru circuitele capacitive testate și este afișată tensiunea care scade.

Terminalul de protecție poate fi utilizat pentru a minimiza efectele scurgerilor de suprafață și, prin urmare, măsurătorile eronate la efectuarea testelor de rezistență a izolației.

Pentru obiectele de testare capacitive, instrumentul se va descărca automat printr-un rezistor intern și va indica tensiunea la bornele în intervalul 30 V până la 600 V, cu tensiuni mai mari indicate de âHiâ. Această caracteristică va oferi o indicație a tensiunii de descompunere în urma testării sarcinilor reactive. Când indicatorul de tensiune dispare, utilizatorul poate deconecta cablurile de testare în siguranță.

WeshineTestul IR al transformatoruluieste alimentat de opt celule IEC LR6 (AA) de 1,5 V. Caracteristicile de siguranță ale designului includ indicator de avertizare de înaltă tensiune, afișaj extern de tensiune după testul IR, descărcarea automată a sarcinilor reactive și a cablurilor de testare

APLICARE

Materialele electroizolante se deteriorează în timp, ducând la defecțiuni și facturi costisitoare de reparații. Testerele de rezistență a izolației aplică o tensiune DC reglată peste izolație și măsoară fluxul de curent prin aceasta, aplicând legea Ohm pentru a calcula rezistența izolației. Curentul curge deoarece niciun material izolator nu este perfect.

Utilizările testerului IR includ:

â

■ Instalarea echipamentelor

■ Intretinere de rutina

■ Rezolvarea problemelor

Testarea izolației cu curent continuu de înaltă tensiune afectează polarizarea izolației astfel încât testarea consecutivă fără descărcarea completă a unității testate va da rezultate diferite.

Trebuie avut grijă să folosiți întotdeauna același proces și tehnică de conectare și testare a unui izolator pentru a putea observa rezultatele. Este important să se înregistreze temperatura izolației precum și valorile IR

CARACTERISTICI ȘI BENEFICII

■ Tester de rezistență a izolației compact, robust

■ Operare ușoară și selectare a intervalului de tensiune

■ Voltmetru AC și DC (30 V - 600 V)

■ Temporizator de testare IR setat de utilizator (implicit 1 min), (max. 19 m 50 s)

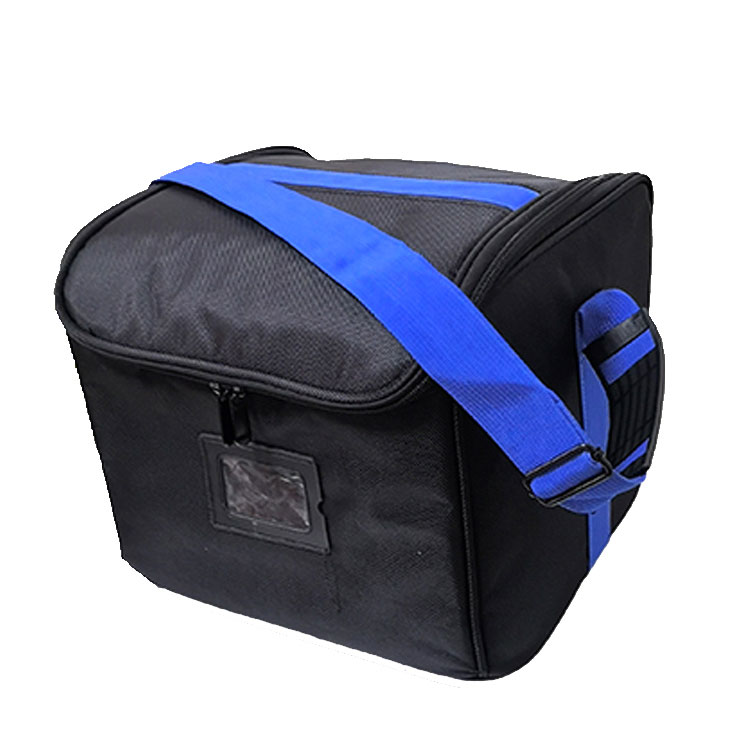

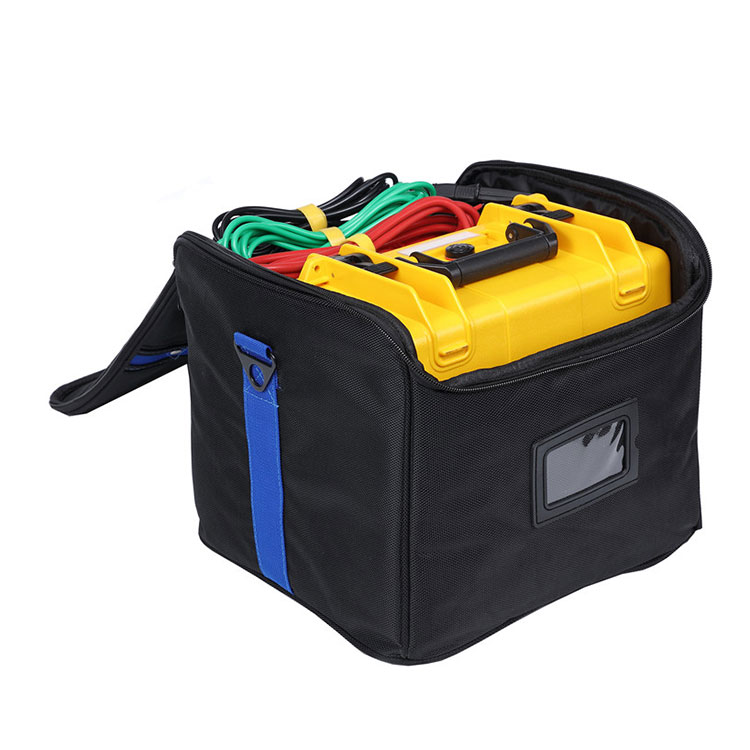

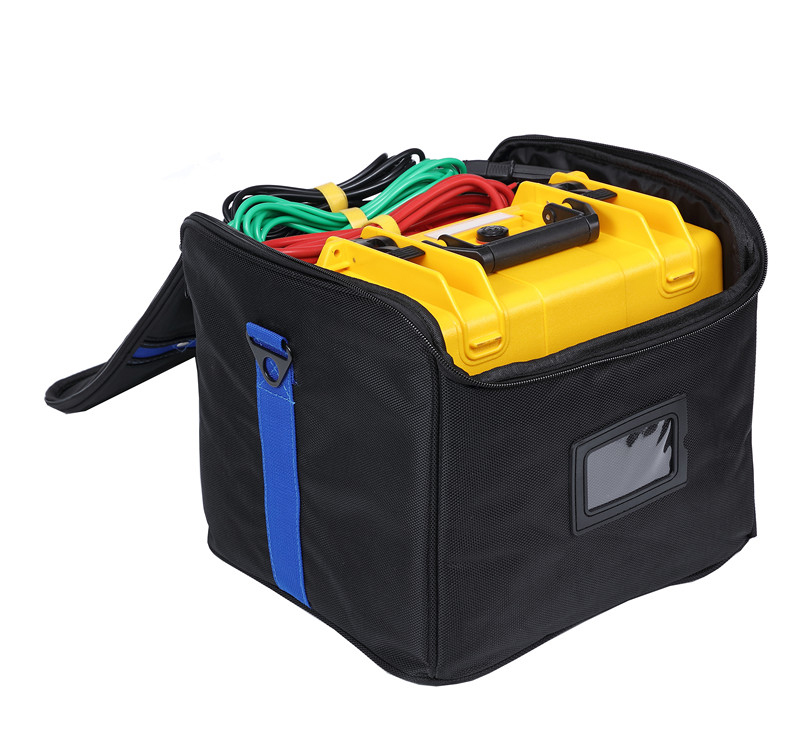

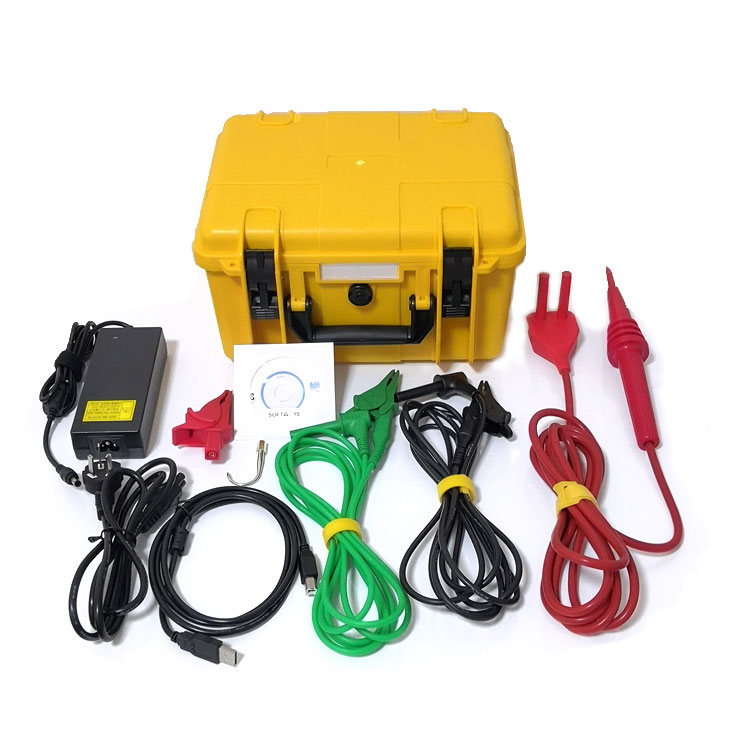

■ Husă moale de transport pentru instrument și cabluri

■ Pornire rapidă și ghid complet de utilizare

■ Fișe izolate HV de blocare pentru siguranță suplimentară

■ Obloanele de pe terminale previn pătrunderea accidentală a murdăriei și a altor obiecte

SPECIFICAȚII

Gama de izolare	0,1 MÎ© la 2 TÎ©
Tensiuni nominale de încercare	250 V, 500 V, 1000 V, 2500 V, 5000 V
Precizia tensiunii la borne
	tensiune de testare
	â¥1000 V 0... 5% din nominal tensiune de testare
Precizia izolației	±5% ±3 cifre
Scurt circuit	5 mA ±0,5 mA
Precizia voltmetrului	±2%rg±3dgt
Alimentare electrică	8 x baterii LR6/AA
Interval de temperatură de funcționare și umiditate
	- 20°C până la 45°C
Umiditate	80% RH
Interval de temperatură de depozitare și umiditate
	-20 °C până la 60 °C
Protectie de siguranta	Izolație Cat III 600 V
Notă	Eroarea de service cu limitele de mediu declarate este o eroare intrinsecă de două ori
EMC	Conform IEC 61326-1:2013
Dimensiuni	177 mm x 226 mm x 100 mm
Greutate	1,9 kg (inclusiv bateria)

VS-3121

VS-3121Testul IR al transformatoruluia fost proiectat pentru aplicații de testare electrice și industriale, unde tensiunile de funcționare depășesc 1000 V și sunt necesare tensiuni de testare a izolației mai mari.

Spre deosebire de VS-3121A, VS-3121 oferă tensiuni fixe de 50 V, 100 V, 250 V, 500 V, 1000 V și 2500 V.

Echipamentele cu tensiuni de operare peste 1 kV necesităTestul IR al transformatoruluis la tensiuni peste 1 kV. În centrul testării de înaltă tensiune, unitățile noastre de 5/10/15 kV oferă cel mai înalt nivel de testare de calitate, împreună cu siguranță, comoditate și portabilitate.

Pentru capacitatea completă de testare a izolației pentru toate capitalurile mari

VS-3127

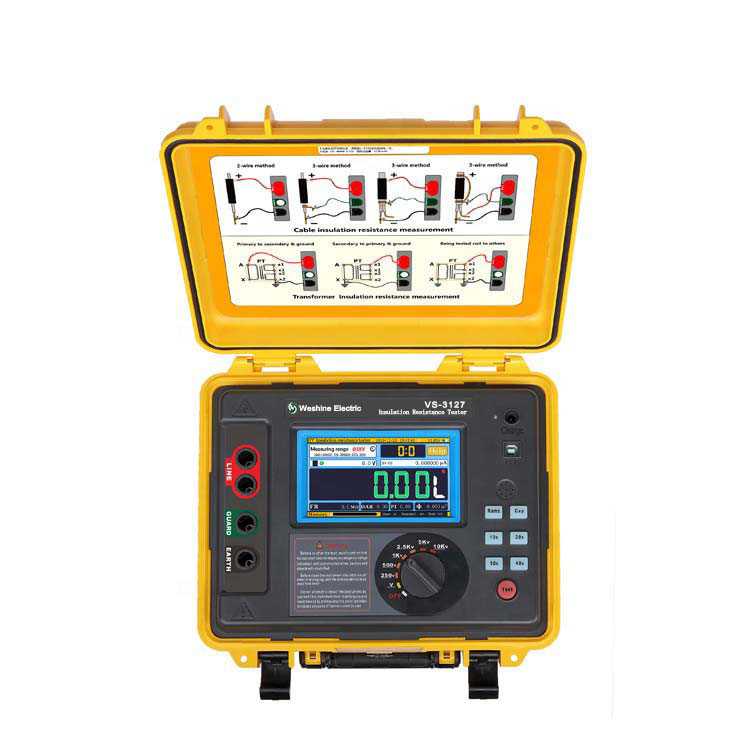

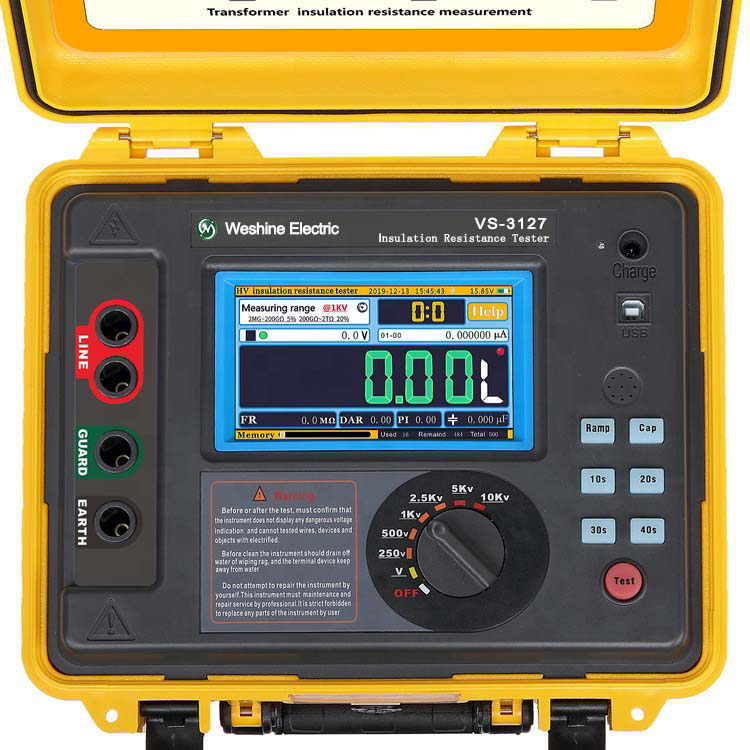

VS-3127Testul IR al transformatoruluioferă posibilitatea de a efectua măsurători precise ale rezistenței de izolație până la o tensiune de testare de până la 15 kV cu o rezistență maximă de 30 TÎ©. Precizia măsurării rezistenței este de ± 5 % de la 1 MÎ© la 3 TÎ©!

Pentru companiile de utilități și servicii, VS-3127 este un tester complet cu flexibilitatea și capacitatea sa de verificare în viitor. Weshine VS-3127 este proiectat să funcționeze oriunde lucrați.

Tensiunea nominală de ieșire maximă ajunge la 7 trepte (250Vï¼500Vï¼1KVï¼¼2.5KVï¼5KVï¼¼10KVï¼¼¼15KV).

Curent maxim de scurtcircuit 7mA

Test de rezistență de izolație (IR), test de indice de polarizare, test de raport de absorbție dielectrică (DAR). Mod de testare în rampă (RAMP), modul de testare a rezistenței filtrate (FR). *Test de capacitate (cap.).

Funcția de monitorizare a tensiunii, monitorizarea automată a tensiunii sub tensiune a măsurată

DE CE TESTEAZA LA 15 KV?

5 kV până la 15 kV va tripla curentul de testare - acest lucru poate preveni curentul de testare negativ în prezența unui zgomot ridicat.

15 kV este specificat pentru active de 35.000 V până la 69.000 V pe baza NETA ATS 2007.

Motoarele de peste 34.500 V ar trebui testate la 15 kV pe baza NETA ATS 2007.

SPECIFICAȚII

Gama de izolare	0,1 MÎ© la 30 TÎ©
Tensiuni nominale de încercare	250 V, 500 V, 1 kV, 2,5 kV, 5 kV, 10 kV, 15 kV
Precizia tensiunii la borne
	ï¼5%ï½10%ï¼±10V
Precizia izolației	1 MÎ© la 3 TÎ©, ±5% ±3 cifre
	ï¼3 TÎ©, ±20% ±3 cifre
Scurt circuit	â¥7 mA ±0,5 mA
Mod test rampă	±2%rg±3dgt
Alimentare electrică	Treceți la tensiunea prestabilită testând cu 10% dimensiunea în trepte a tensiunii prestabilite
Interval de temperatură de funcționare și umiditate
	- 20°C până la 50°C
Umiditate	80% RH
Interval de temperatură de depozitare și umiditate
	-25 °C până la 65 °C
Test de tensiune	AC/DC: 0Vï½1000V, Precizie: ±5%rdg±3V
Test de capacitate	10nFï½25uF, Precizie: ±10%rdg±10nF
Testul curent	0,01nAï½7mA, Precizie: ±5%rdg±0.5nA
Protectie de siguranta	Izolație Cat III 600 V
Notă	Eroarea de service cu limitele de mediu declarate este o eroare intrinsecă de două ori
EMC	Conform IEC 61326-1:2013
Dimensiuni	280 mm x 260 mm x 160 mm
Greutate	4,9 kg (inclusiv bateria)

Selecții

Weshine are 8 ani de experiență special pentru a se ocupa de gama completă de echipamente electrice. În prezent, Weshine a inventat diverseTestul IR al transformatoruluipentru fiecare pas, așa cum se arată sub formă:

INFORMAȚII DE COMANDĂ PENTRUTestul IR al transformatoruluiS
Pisică. Nu.	Tensiune maximă de testare	Interval maxim de testare	IR/PI/DAR	RAMPĂ	FR	Capac.
VS-3121	2,5 kV	100 GÎ©	√
VS-3121A	5,0 kV	20 TÎ©	√
VS-3125	5,0 kV	10 TÎ©	√	√	√
VS-3125A	5,0 kV	10 TÎ©	√	√	√	√
VS-3126	10,0 kV	20 TÎ©	√	√	√
VS-3126A	10,0 kV	20 TÎ©	√	√	√	√
VS-3127	15,0 kV	30 TÎ©	√	√	√	√

Pe baza problemelor legate de lanțul de aprovizionare: vă rugăm să contactați distribuitorul autorizat Weshine preferat pentru prețurile actuale și termenele de livrare.
