Test OC și SC pe transformator

Transformator LV scurtcircuit ImpedanceTesterforTest OC și SC pe transformator

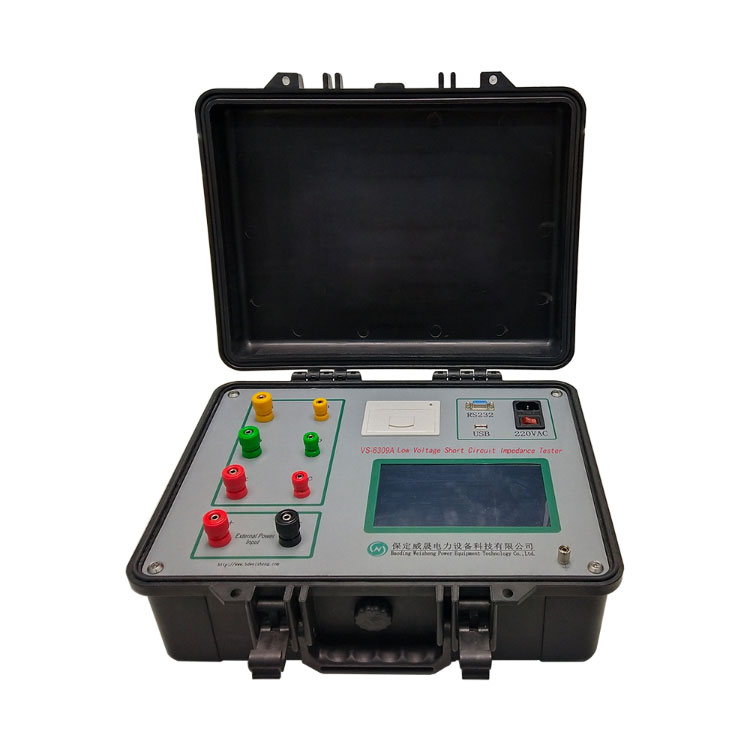

Testerul de impedanță de scurtcircuit de joasă tensiune cu transformator automat are două modele de putere de testare:

1. Alimentare internă: Testul transformatorului trifazat poate fi finalizat cu un singur cablaj fără un regulator de tensiune extern. Testul este simplu și potrivit pentru testarea la fața locului.

2. Alimentare externă: aplicați puterea de testare printr-un regulator de tensiune, potrivit pentru testarea în interior.

Afișează tensiune trifazată, curent trifazat, putere trifazată, impedanță de scurtcircuit trifazat (Zk), reactanță de scurtcircuit trifazat (Xk), inductanță de scurtcircuit trifazat (Lk), trei faze Tensiunea de impedanță de scurtcircuit de fază (Zke) și calculați automat transformatorul convertit la temperatura nominală, curentul nominal în tensiunea de impedanță procentuală și eroarea procentuală de la impedanța plăcii de identificare. Poate fi folosit pentru verificarea defectelor monofazate ale transformatoarelor trifazate.

TheTest OC și SC pe transformatorpoate înregistra datele a trei măsurători monofazate și poate calcula tensiunea de impedanță și eroarea procentuală a tensiunii de impedanță a transformatorului în funcție de diferitele conexiuni ale transformatorului. După ce sunt finalizate trei teste monofazate, pot fi afișate rezultatele calculului impedanței de scurtcircuit trifazate. Rezultatele testului sunt convertite automat, cu corecție de frecvență, conversie de temperatură și conversie curentă pentru a îmbunătăți comparabilitatea datelor de testare. VS-6309B are funcții de testare fără sarcină și sarcină.

WeshineTest OC și SC pe transformatorParametru (specificație)

Test OC și SC pe transformatorCaracteristici

1. Măsurare impedanță monofazată, impedanță trifazată, impedanță cu secvență zero (stea cu punct neutru), funcție de testare fără sarcină.

2. Două moduri de alimentare: alimentare internă și regulator extern de tensiune monofazat.

3. Gama de testare a tensiunii și curentului este largă, iar precizia este ridicată.

4. Cu un ecran tactil de 7,0 inchi, operațiunea este simplă.

5. Memoria încorporată de mare capacitate, care nu este ușor de pierdut, poate salva 160 de seturi de date.

6. Micro imprimantă termică de mare viteză încorporată, care poate imprima date de testare.

7. Ceas încorporat de înaltă precizie, timp de afișare în timp real.

8. Cu funcție de stocare pe disc U.

Certificate de calitate

Credem întotdeauna că tot succesul companiei noastre este direct legat de calitatea produselor pe care le oferim. Testul OpenCircuit al transformatorului îndeplinește cele mai înalte cerințe de calitate specificate în ghidurile ISO9001, ISO14000:14001 și sistemul nostru strict de control al calității.
