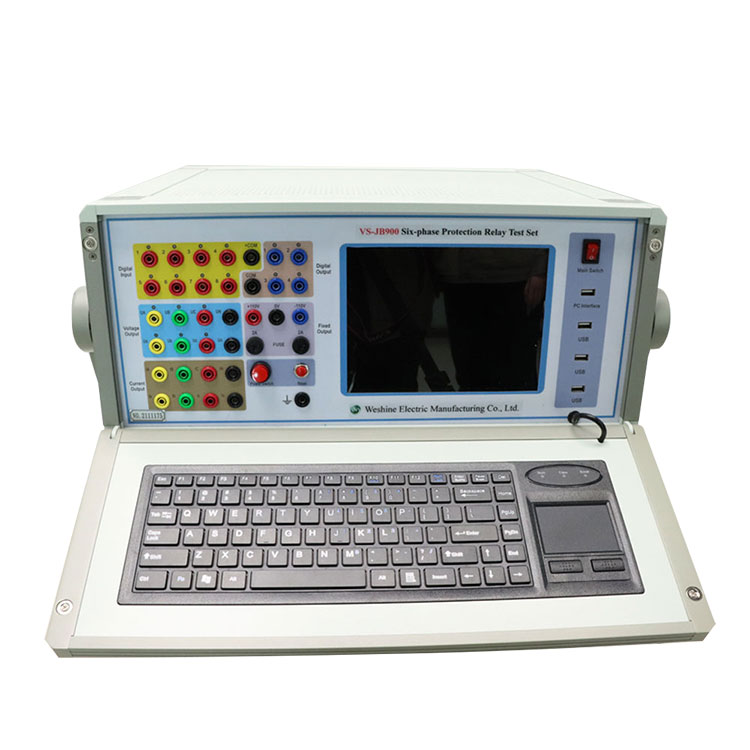

Tester comutator releu

Având în vedere cerințele funcționale diferite ale sistemelor de protecție a rețelei, capacitățile de testare necesită un nivel mai ridicat de hardware și software de testare sofisticat pentru a analiza funcționarea întregului sistem de protecție (sau a componentelor individuale de protecție) în situații de „viață reală”. Îmbunătățiri similare în simplificarea interfeței cu utilizatorul și controlul software al instrumentelor de testare sunt necesare în continuare pentru a îndeplini aceste capacități de testare în expansiune. Fiți siguri, indiferent cât de complex, fiecare aspect al testării releelor poate fi tratat cu ușurință cu linia cuprinzătoare Weshine® de tester pentru comutatoare de relee (seria VS-JB900). În plus, fie că testați relee electromecanice tradiționale sau dispozitive moderne IEC 61850 în rețea, produsele noastre robuste oferă puterea mare de care aveți nevoie, fiind în același timp portabile pentru teste practice.

Trimite o anchetă Descărcare PDF

Descriere produs

WeshineTester comutator releu

Weshine a dezvoltat primul Weshine de protecție bazat pe softwareTester comutator releuîn 2013, și continuăm să oferim modele, de la controlul computerului (cu o interfață de utilizator cu ecran tactil integrată simplă și cuprinzătoare) până la dispozitive de testare portabile și de laborator acţionate manual pentru a satisface fiecare cerință. ATester comutator releucerinţă. Soluțiile de testare a releelor pot fi o propunere costisitoare atunci când software-ul este taxat separat, dar cu soluțiile Weshine, software-ul necesar pentru a testa majoritatea releelor este inclus în setul de testare, astfel încât să nu suportați costuri suplimentare.

Moștenirea noastră bogată în producția de relee și soluții de testare a injecției primare beneficiază de experiența vastă a companiei în testarea releelor. Această experiență determină și succesul sistemului nostru global de asistență - suntem aici pentru a vă ajuta oriunde v-ați afla!

1. Îndeplinește toate cerințele testelor de teren.Tester comutator releucu tensiune standard în 6 faze, curent de ieșire în 6 faze, tensiune 125V/fază, curent 30A/fază, 6 faze în paralel poate până la 180A. Procesor de semnal digital Microcomputer. Nu doar testați releele și protectoarele tradiționale, ci și releele moderne de microcalculator, speciale pentru protecția diferențială a transformatorului și echipamentele de transfer.

2. Toți indicatorii tehnici îndeplinesc pe deplin standardul DL/T624-1997: Starea tehnică a dispozitivului de testare computer releu.

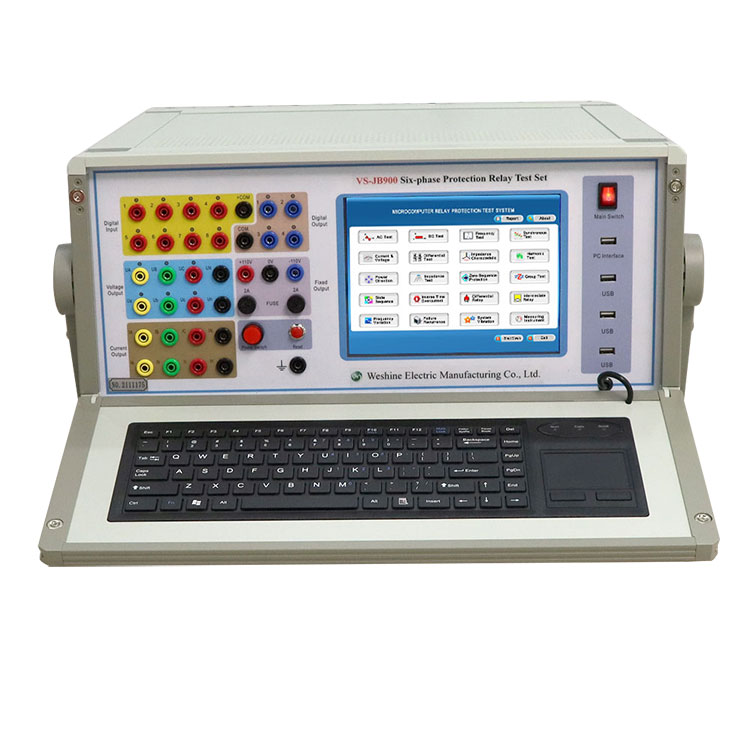

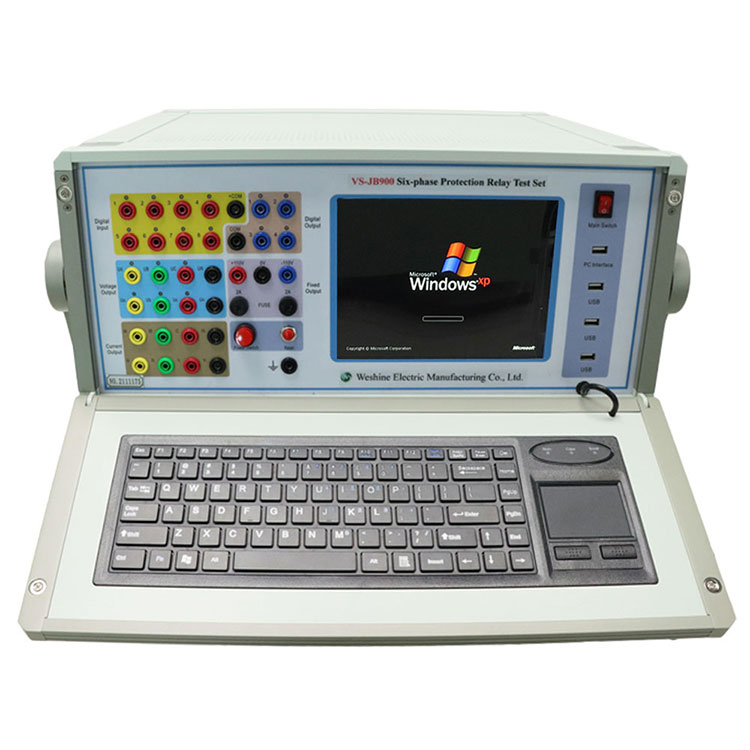

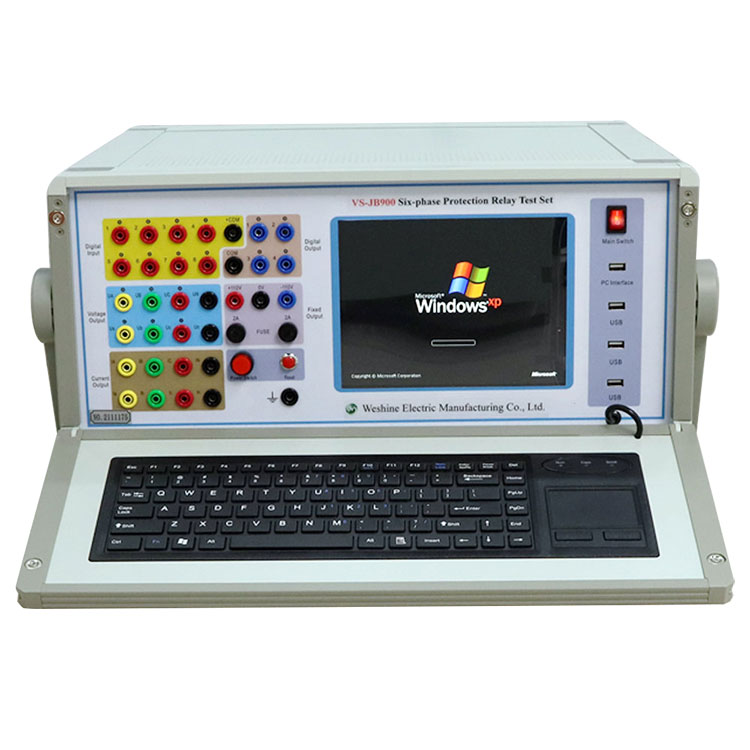

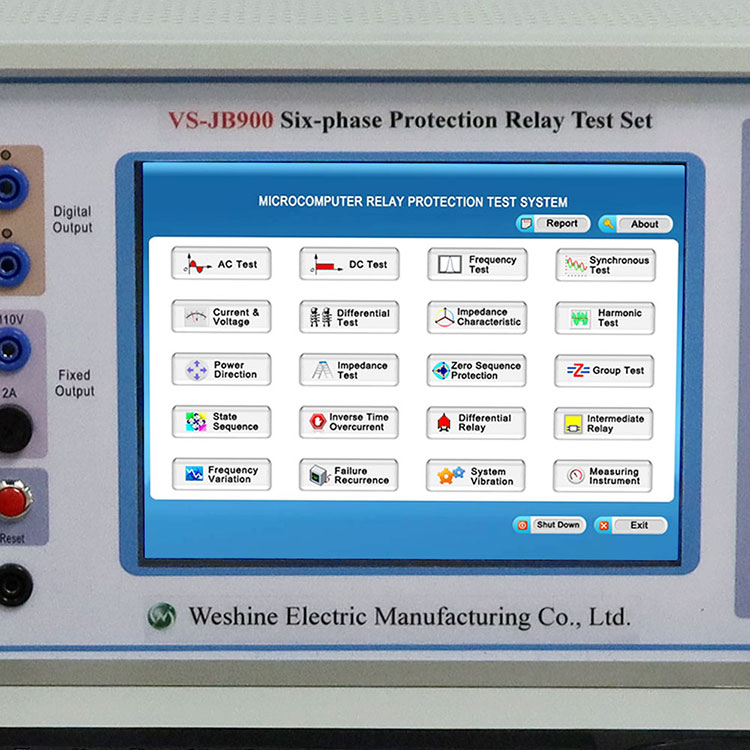

3. Interfață clasică de operare Windows XP, interfață prietenoasă om-mașină, ușor și rapid de utilizat; Computer de control industrial încorporat de înaltă performanță și rezoluție de 8,4 inchi de 800 × 600 TFT ecran color adevărat care oferă informații vizuale bogate, include starea actuală de lucru și tot felul de informații de ajutor.

4. Sistemul Windows XP vine cu funcția de restaurare; evitați blocările sistemului cauzate de oprirea ilegală sau defecțiunile etc.

5. Echipat cu tastatură industrială ultra-subțire și mouse optic, finalizați o varietate de operațiuni folosind tastatura sau mouse-ul la fel ca un computer obișnuit.

6. Placa de control principală este arhitectura DSP FPGA, ieșire DAC de 16 biți, generează undă sinusoidală de înaltă densitate 2000 de puncte fiecare cerc la unda fundamentală, ceea ce îmbunătățește considerabil calitatea undei și acuratețea instrumentului de testare.

7. Folosind un amplificator liniar de înaltă fidelitate. Ambele pentru a asigura acuratețea unui curent scăzut, dar și pentru a garanta stabilitatea curentului ridicat.

8. USB se conectează direct la PC, fără nici un cablu adaptor, ușor de utilizat.

9. Poate fi conectat la un laptop (opțional). Calculatoarele laptop și mașinile industriale folosesc același software, fără a fi nevoie să reînvățați metodele de funcționare.

10. Cu o sursă de tensiune auxiliară DC separată, tensiunea de ieșire 110V(1A), 220V(0,6A), furnizează relee sau dispozitive de protecție care necesită alimentare CC.

11. Software-ul cu funcție de autocalibrare, care evită calibrarea preciziei prin reglarea releelor după deschiderea carcasei, îmbunătățește foarte mult stabilitatea preciziei.

INFORMAȚII DESPRE PRODUS
numele produsului	PROTECTIE IN SASE FAZATester comutator releu
Canale de	6	Canale de curent	6
	SURSA DE CURENT AC
	0 ~ 30 A/fază, precizie 0,5%
	SURSA DE CURENT DC
	0 ~ ±20 A / fază,
	SURSA DE TENSIUNE AC
	Tensiune de fază: 0 ~ 125 V/fază; Tensiune de linie: 0 ~ 250 V
	SURSA DE TENSIUNE DC
	Tensiune de fază:
Putere	Puterea maximă de ieșire a fiecărei faze: 300 VA
	Puterea maximă de ieșire de 6 curent paralel: 900 VA
	Timp de lucru maxim permis de 6 curent paralel:
Terminale de intrare	8 perechi	Terminale de ieșire	4 perechi
Standarde	DL/T624-1997...	Certificate	CE; EMC; LVD; ISO; IEC;
Dimensiuni	455mm530mm220mm	Număr de model	VS-JB900C

WeshineTester comutator releuParametru (specificație)

1. Sursă de curent alternativ

Interval de curent: 6x (0~30A)/fază, precizie 0,5%.

Ieșire curent paralel în 6 faze: 180A

Valoarea curentului de fază pentru o perioadă lungă de timp permisă: 10A

Putere: 300VA/faza

Putere maximă de ieșire de 6 faze în paralel: 900VA

Timp de lucru maxim permis de 6 faze in paralel: 10S

Gama de frecventa: 0~1000Hz; precizie: 0,001 Hz

Timp armonic: 2~20; faza: 0--360°; precizie: 0,1°

2. Sursa de curent DC

Gama de curent: 20A / fază, putere: 300VA / fază, precizie: 0,5%

3. Sursa de tensiune AC

Tensiune de ieșire de fază: 6x (0~125V)/fază, precizie: 0,5%

Tensiune de ieșire de linie: 0~250V

Tensiune de fază / tensiune de linie putere de ieșire: 70VA / 100VA

Gama de frecvente: 0~1000Hz Precizie: 0.001Hz

Timp armonic: 2~20; faza: 0--360°; precizie: 0,1°

4. Sursa de tensiune DC

Gama de ieșire a tensiunii de fază: 0ï½±150V

Gama de ieșire a tensiunii de linie: 0ï½±300V

Tensiune de fază / tensiune de linie putere de ieșire: 90VA / 180VA

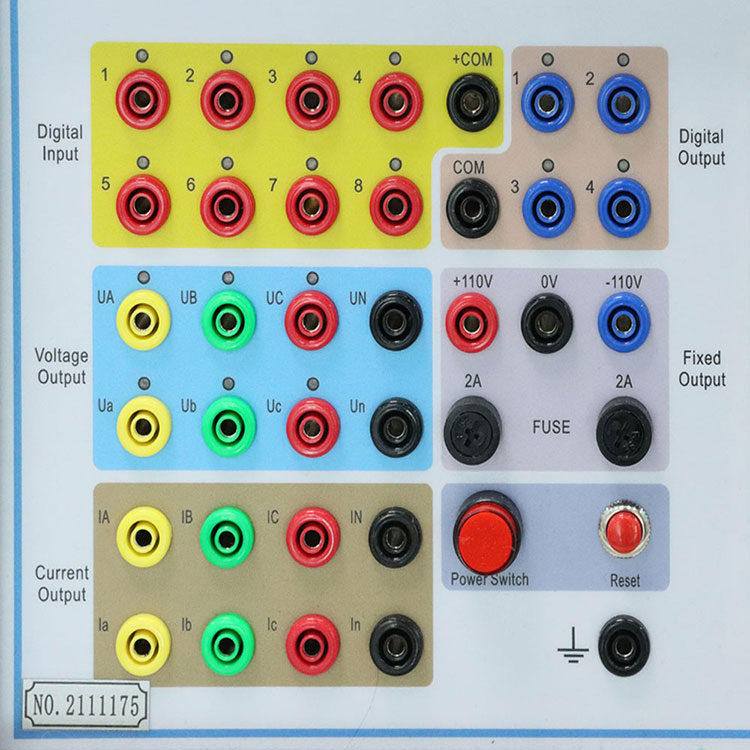

5. Comutator terminal

Borne de intrare comutator: 8 perechi

Contact mort: 1-20mA, ieșire activă 24V în interiorul dispozitivului.

Flip potențial: 0--6V DC nivel scăzut

Borne de ieșire comutatoare: 4 perechi, contact mort, capacitate de rupere: 110V/2A, 220V/1A

6. Interval de măsurare a timpului

Interval: 1ms-9999s; precizie: 1 ms

7. Dimensiunea

Dimensiune: 455 (mm)×530 (mm)×220 (mm)

Greutate: 30Kg.

8. Putere

AC220V±10%

Selecții

Weshine are 8 ani de experiență special pentru a se ocupa de gama completă de echipamente electrice. În prezent, Weshine a inventat diverseTester comutator releuașa cum se arată sub formă:

INFORMAȚII DE COMANDĂ PENTRUTester comutator releu
Pisică. Nu.	Curent AC (A) și precizie	Curent DC (A) și precizie	Tensiune AC (V) și precizie	Tensiune DC (V) și precizie
VS-JB-III	0 la 5,0 la 50, 0 până la 100, 0,5%	0 până la ±20, 0,5%	0 până la 250, 0,5%	0 până la ±250, 0,5%
VS-JB900B	0 până la 40, 0,5%	0 până la ±30, 0,5%	0 până la 125, 0,5%	0 până la ±150, 0,5%
VS-JB900C	0 până la 30, 0,5%	0 până la ±20, 0,5%	0 până la 125, 0,5%	0 până la ±150, 0,5%
VS-JB901	0 până la 40, 0,2%	0 până la ±10, 0,2%	0 până la 125, 0,5%	0 până la ±150, 0,2%
VS-JB902	0 până la 30, 0,2%	0 până la ±10, 0,5%	0 până la 125, 0,2%	0 până la ±150, 0,2%
VS-JB902S	0 până la 30, 0,2%	0 până la ±10, 0,5%	0 până la 125, 0,2%	0 până la ±150, 0,5%
VS-JB903	0 până la 40, 0,2%	0 până la ±10, 0,5%	0 până la 125, 0,5%	0 până la ±150, 0,2%
VS-JB904	0 până la 30, 0,2%	0 până la ±10, 0,5%	0 până la 125, 0,2%	0 până la ±150, 0,2%

Pisică. Nu.	Număr de tensiune	Număr de curent	Operare Sistem	Instrument Structura	Dimensiune (mm)	Greutate (kg)
VS-JB-III	2	2		SCM	450 x 280 x 275	18
VS-JB900B	4	3	Câștigă XP	IPC	455 x 530 x 220	30
VS-JB900C	6	6	Câștigă XP	IPC	455 x 530 x 220	49
VS-JB901	4	3	Câștigă XP	IPC	410 x 190 x 420	12.5
VS-JB902	4	3	Câștigă XP	IPC	328 x 168 x 250	11
VS-JB902S	6	6	Câștigă XP	IPC	390 x 280 x 170	15
VS-JB903	4	3	Câștigă XP	IPC	410 x 190 x 420	18
VS-JB904	6	6	Câștigă XP	IPC	410 x 190 x 420	18

Pe baza problemelor legate de lanțul de aprovizionare: vă rugăm să contactați distribuitorul autorizat Weshine preferat pentru prețurile actuale și termenele de livrare.

Certificate de calitate

Credem întotdeauna că tot succesul companiei noastre este direct legat de calitatea produselor pe care le oferim.Tester comutator releuîndeplinesc cele mai înalte cerințe de calitate specificate în ghidurile ISO9001, ISO14000:14001 și sistemul nostru strict de control al calității.
