Descriere produs

Cumpărați echipamente de testare de protecție a releelor trifazate de la Weishine, un producător profesionist din China, proiectate pentru a inspecta releele de protecție, unitățile de protecție a microprocesorului, circuitele secundare, echipamentele de automatizare și sistemele complete de protecție a rețelei electrice. Releele trebuie să răspundă cu acuratețe la defecțiuni de linie, tensiune anormală, supracurent, acțiuni de reînchidere, declanșatoare de protecție diferențială și mișcări ale circuitului de control, astfel încât testarea regulată este esențială pentru funcționarea sigură și coordonată a sistemului de alimentare.

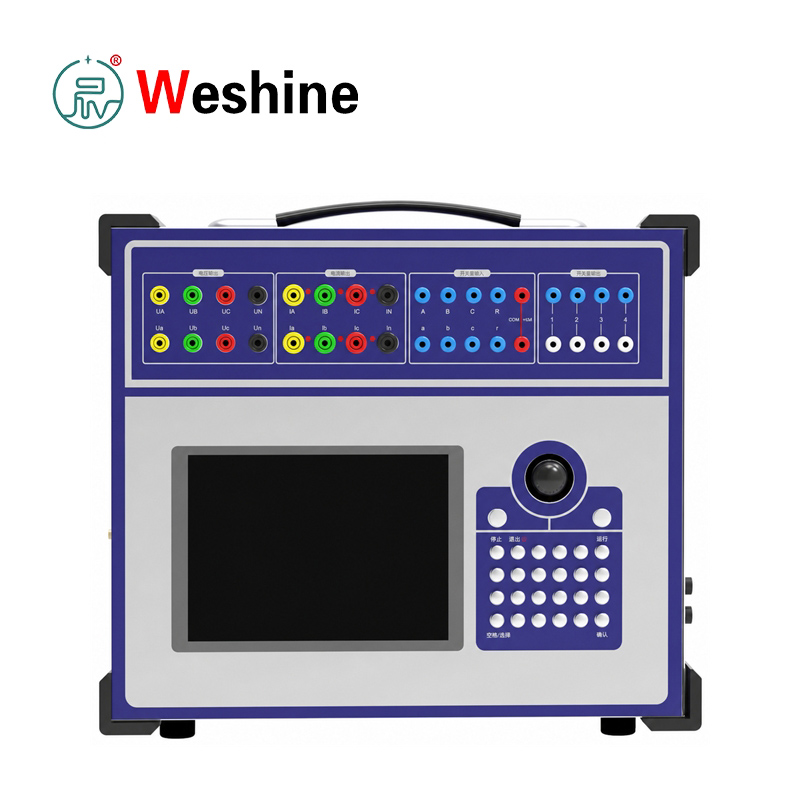

Ce este testerul de protecție cu relee trifazate?

Un tester de protecție a releelor trifazate este un dispozitiv de testare profesional conceput pentru a verifica performanța și caracteristicile de funcționare ale releelor de protecție, unităților de protecție bazate pe microprocesor, circuitelor secundare, echipamentelor de automatizare și schemelor de protecție a sistemului de alimentare.

Testerul generează curent secundar controlabil, tensiune, frecvență, unghi de fază, armonice, DC și semnale de comutare pentru a simula condițiile normale și anormale ale sistemului de alimentare. Prin aplicarea acestor semnale simulate la dispozitivele de protecție testate, inginerii pot verifica setările releului, valorile de preluare, timpul de funcționare, logica de declanșare și răspunsul contactului.

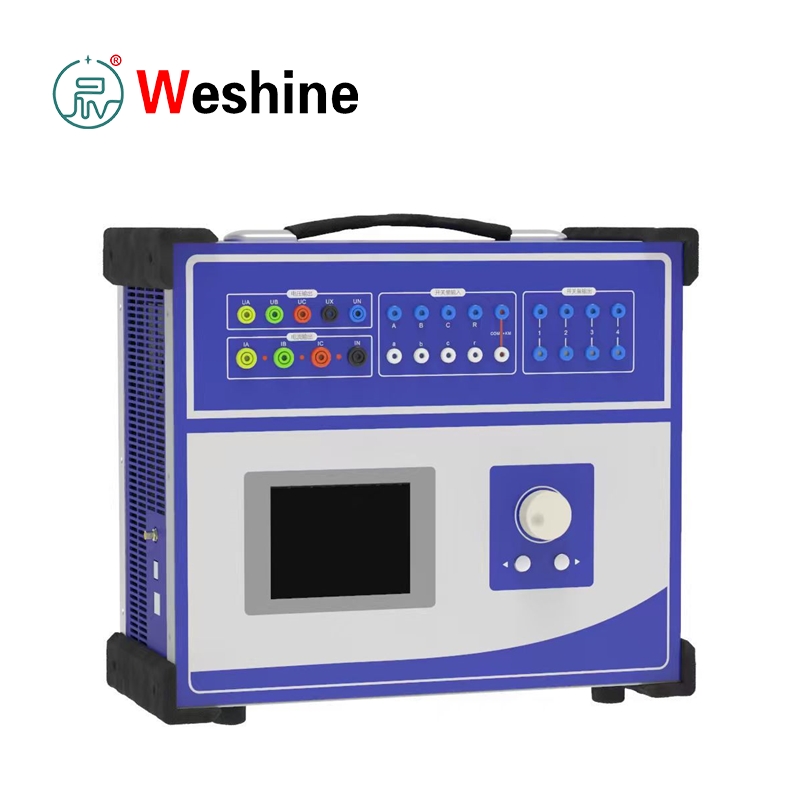

Three Phase Relay Protection Tester

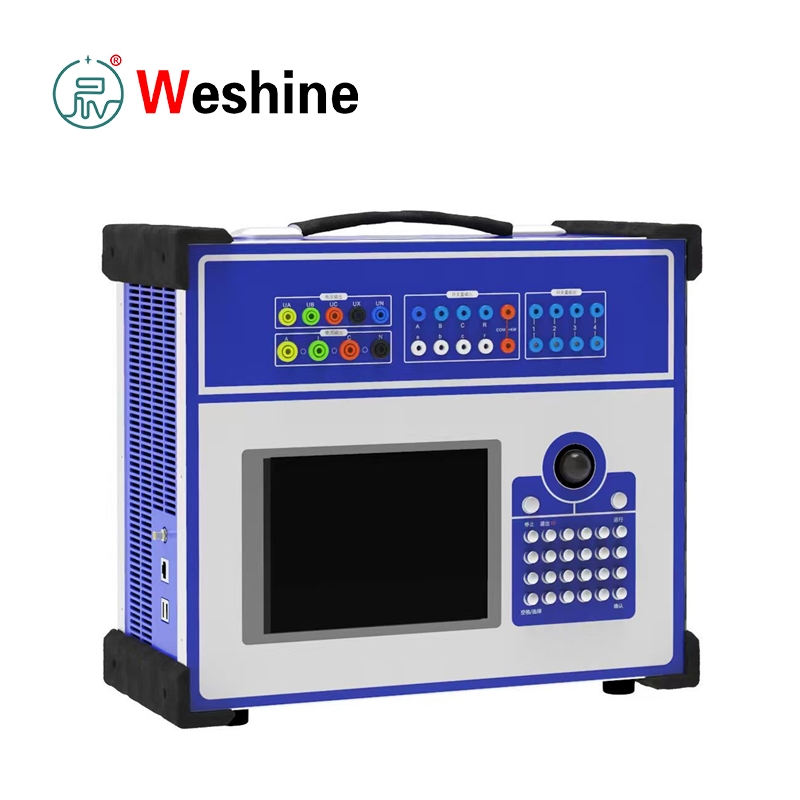

Ieșire de curent și tensiune multicanal

Testerul de protecție a releelor trifazate este echipat cu 4 canale de tensiune și 3 canale de curent pentru testarea completă a protecției releului. Canalele de tensiune acceptă testele de tensiune de fază, tensiune de linie, tensiune de secvență zero, dezechilibru de tensiune, pierderi de tensiune, deplasare a frecvenței și teste de sincronism.

Cele trei canale de curent pot funcționa independent pentru testarea curentului de fază individuală sau se pot conecta în paralel pentru a furniza până la 120A de ieșire de curent de scurtă durată. Acceptă testarea releelor de supracurent, relee de defect la pământ, protecție în timp invers, protecție diferențială, protecție la distanță, logica de reînchidere, protecție la subtensiune și relee de frecvență.

Controlul computerelor industriale și operarea pe teren

Construit pe o platformă de computer industrială, testerul integrează un afișaj încorporat și un panou de operare local pentru testarea de sine stătătoare fără un computer extern. Parametrii și rezultatele testelor pot fi vizualizate direct pe ecran, făcându-l potrivit pentru punerea în funcțiune și întreținere la fața locului.

Echipamentul se poate conecta, de asemenea, la un PC cu software compatibil pentru a suporta funcții avansate de testare, gestionarea datelor și generarea automată a rapoartelor de testare.

Ieșire flexibilă de curent, tensiune și DC

Testerul oferă o gamă largă de capabilități de ieșire, inclusiv:

Ieșire curent alternativ:0~40A pe canal, până la 120A ieșire de scurtă durată cu trei canale în paralel

Tensiune AC de ieșire:Tensiune de fază 0~120V și tensiune de linie 0~240V

Ieșire DC:Curent DC, tensiune DC și sursă de alimentare auxiliară DC reglabilă

Aceste funcții acceptă testarea releelor DC și permit ca dispozitivele de protecție și circuitele secundare să fie alimentate în timpul punerii în funcțiune pe teren.

Măsurarea frecvenței, armonicilor și a temporizării

Testerul integrează frecvența variabilă și ieșirea semnalului armonic pentru a simula diferite condiții de funcționare a sistemului de alimentare, inclusiv variația frecvenței și mediile armonice cu mai multe ordine. Acest lucru le permite tehnicienilor să evalueze performanța releului în diferite condiții de semnal secundar, mai degrabă decât doar la frecvența standard de alimentare.

Modulele de intrare și ieșire ale comutatorului încorporate acceptă detectarea contactelor de declanșare, monitorizarea contactului releului, simularea întrerupătorului, verificarea semnalului de pornire și măsurarea timpului de acțiune. Intervalul de sincronizare ajunge la 0,1 ms până la 9999 s, permițând măsurarea precisă a timpului de funcționare a releului, întârzierea declanșării, intervalele de reînchidere și răspunsul logic de protecție.

Domeniu de aplicare și protecție de siguranță

Testerul de protecție a releelor trifazate este potrivit pentru testarea releelor electromagnetice, releelor statice, dispozitivelor digitale de protecție, releelor cu microprocesor, dispozitivelor de reînchidere și sistemelor de protecție a transformatoarelor, liniilor, motoarelor și generatorului.

Este utilizat pe scară largă în stații, centrale electrice, săli de distribuție a fabricilor, rețele de alimentare cu energie feroviară și laboratoare profesionale de relee.

Sunt integrate mai multe funcții de protecție, inclusiv protecția la suprasarcină la ieșire, autodiagnosticarea defecțiunilor, interblocarea ieșirii și proiectarea puterii de pornire ușoară. Aceste funcții ajută la protejarea atât a testerului, cât și a echipamentului conectat în timpul funcționării pe teren. Echipamentul trebuie operat de tehnicieni instruiți familiarizați cu siguranța circuitului secundar, procedurile standard de cablare și fluxurile de lucru de testare a releelor.

Echipamentul este conformGB/T 7261-2008şiDL/T 624-2010. Operatorii trebuie să respecte codurile locale de testare a releelor, regulile de punere în funcțiune a centralei electrice și standardele de siguranță la fața locului în timpul utilizării.

Specificații de sistem		Ieșire curent alternativ		Ieșire curent DC
Articol	Caietul de sarcini	Articol	Caietul de sarcini	Articol	Caietul de sarcini
Model de produs	VS-JB900	Precizie de ieșire	Clasa 0.2	Precizie de ieșire	Clasa 0.5
Tip de produs	Tester de protecție cu relee trifazate	Ieșire curent de fază, RMS	0 până la 40 A	Ieșire curent de fază	0 până la ±10 A pe fază
Platforma de control	Tip computer industrial	Ieșire curent paralel trifazat, RMS	0 până la 120 A	Ieșire paralelă trifazată	0 până la ±30 A
Configurare ieșire	Tensiune cu 4 faze, curent cu 3 faze	Curent de fază admisibil pe termen lung, RMS	10 A	Tensiunea maximă de sarcină de ieșire	20 V
Teste aplicabile	Protecție releu, circuit secundar, testare dispozitiv de automatizare	Puterea maximă de ieșire a curentului de fază	420 VA
Mod de operare	Funcționare de sine stătătoare; conexiune la computer suportată conform configurației	Putere maximă de ieșire la curent paralel trifazat	900 VA
Standarde de referință	GB/T 7261-2008, DL/T 624-2010	Timp de lucru permis la curent paralel trifazat maxim	10 s
		Gama fundamentală de frecvență	20 până la 1000 Hz
		Ordinea armonică	de la 1 la 20

Tensiune AC de ieșire		Tensiune DC de ieșire		Cantitatea de comutare și sincronizarea
Articol	Caietul de sarcini	Articol	Caietul de sarcini	Articol	Caietul de sarcini
Precizie de ieșire	Clasa 0.2	Precizie de ieșire	Clasa 0.5	Intrare de comutare	10 canale
Tensiune de ieșire de fază, RMS	0 până la 120 V	Amplitudinea de ieșire a tensiunii de fază	0 până la ±160 V	Intrare contact uscat	1 până la 20 mA, 24 V
Tensiune de ieșire de linie, RMS	0 până la 240 V	Amplitudinea de ieșire a tensiunii de linie	0 până la ±320 V	Intrare de contact potențial, 0 logic	0 până la +6 V
Puterea de ieșire a tensiunii de fază/tensiunii de linie	80 VA / 100 VA	Puterea de ieșire a tensiunii de fază/tensiunii de linie	70 VA / 140 VA	Intrare de contact potențial, logic 1	+11 V până la +250 V
Gama fundamentală de frecvență	20 până la 1000 Hz			Ieșire de comutare	8 perechi
Ordinea armonică	de la 1 la 20			Capacitate de contact DC	220 V / 0,2 A
				Capacitatea contactului AC	220 V / 0,5 A
				Interval de măsurare a timpului	0,1 ms până la 9999 s
				Precizia măsurării timpului	0,1 ms

Condiții de mediu		Caracteristici fizice
Articol	Caietul de sarcini	Articol	Caietul de sarcini
Temperatura de functionare	-10°C până la +50°C	Dimensiunile unității principale	400 × 300 × 180 mm
Temperatura de depozitare	-25°C până la +70°C	Greutatea unității principale	Aproximativ 18 kg
Umiditatea relativă	5% până la 95%, fără condensare

Ghid de operare a produsului

Testerul de protecție cu relee trifazate generează curent secundar controlabil, tensiune, frecvență, unghi de fază, armonice, DC și semnale de comutare pentru a simula condițiile normale și defectuoase ale rețelei, apoi transmite semnale către dispozitivul de protecție testat. Monitorizează acțiunile contactelor, ieșirile de declanșare, semnalele de retur și feedback-ul logic, înregistrând automat timpul de acțiune și valorile setărilor de funcționare.

Înainte de testare, confirmați modelul releului, curentul secundar nominal, tensiunea secundară nominală, cererea de putere CC, tipul contactului de declanșare și parametrii de protecție prestabiliți. Verificați diagramele de cablare a dispozitivului de protecție, izolați circuitele de testare conform regulilor de siguranță, apoi conectați corect ieșirile de curent, ieșirile de tensiune, porturile I/O ale comutatorului și bornele de alimentare auxiliară DC.

Etape de testare a releului de supracurent:Setați curentul de ieșire, unghiul de fază, frecvența și durata testului. Creșteți curentul treptat conform procedurilor standard de testare, înregistrați valoarea de pornire, valoarea de întrerupere și timpul de funcționare. Pentru testarea trifazată cu curent ridicat, paralel cu trei canale de curent pentru a atinge o ieșire maximă de 120A pe timp scurt.

Etape de testare a releului de tensiune:Conectați canalele de tensiune și configurați tensiunea de fază sau de linie după cum este necesar. Unitatea simulează subtensiune, supratensiune, tensiune cu secvență zero, dezechilibru de tensiune și decalaj de fază; Funcția de schimbare a frecvenței servește la reducerea sarcinii sub frecvență și calibrarea releului de frecvență.

Testarea protecției la distanță, direcțională, diferențială și la reînchidere: Reglați tensiunea, curentul, unghiul de fază și contactele de comutare urmând scheme logice de protecție. Echipamentul urmărește mișcarea contactului releului și măsoară timpul de deplasare; porturile de ieșire ale comutatorului simulează contactele auxiliare ale întreruptorului sau semnalele logice externe atunci când este necesar.

Testarea releului DC și a circuitelor auxiliare:Utilizați ieșirea de tensiune/curent DC în intervalele nominale. Când alimentarea CC la fața locului nu este disponibilă sau este necesară o putere de testare izolată, activați sursa de alimentare auxiliară CC reglabilă încorporată.

După terminarea tuturor testelor, comparați valorile de acțiune măsurate și datele de sincronizare cu setările de protecție prestabilite. Arhivați înregistrările de testare urmând reglementările interne de întreținere și punere în funcțiune.

Caracteristici de bază

1. Canale standard de ieșire cu tensiune trifazată și curent trifazat independent

2. Ieșire de curent AC cu un singur canal până la 40A

3. Trei canale de curent paralel acceptă o ieșire maximă de scurtă durată de 120 A

4. Gama de ieșire a tensiunii de fază AC: 0~120V

5. Gama de ieșire a tensiunii de linie AC: 0~240V

6. Ieșire de curent DC încorporată pentru toate scenariile de testare a protecției releului

7. Ieșire de tensiune DC încorporată pentru simularea stării circuitului secundar

8.Ieșire independentă de alimentare auxiliară DC reglabilă

9.Interval de sincronizare a acțiunii releului: 0,1 ms ~ 9999 s

10. Comutați canalele de intrare pentru monitorizarea în timp real a stării contactelor releului

11. Comutați canalele de ieșire pentru a simula întrerupătoarele și semnalele de contact externe

12. Ieșire semnal armonic pentru testarea caracteristicilor de răspuns armonic ale dispozitivelor de protecție

13. Ieșire semnal de frecvență variabilă pentru inspecția releului de frecvență

14. Ecranul de afișare la bord pentru a afișa clar toți parametrii și rezultatele testului

15. Controlul computerizat industrial permite o funcționare independentă complet offline

16．Port USB rezervat pentru citirea datelor și conectarea software-ului

17.Blocarea automată a ieșirii în stare de funcționare anormală pentru a preveni deteriorarea echipamentului

18. Funcții integrate de autoverificare a erorilor și protecție hardware multistrat

19.Compatibil cu calibrarea protecției microprocesorului, releelor statice și releelor electromagnetice

20．Un instrument all-in-one pentru punerea în funcțiune pe teren, întreținerea zilnică și testarea de laborator

Scenarii de aplicare

1. Echipe de operare și întreținere a rețelei electrice

Efectuați punerea în funcțiune pentru stații noi, calibrarea periodică a protecției, inspecția circuitului secundar, testarea circuitului de declanșare și întreținerea schemei de protecție completă.

2. Producători de transformatoare

Efectuați inspecția din fabrică a dulapurilor de protecție, verificarea releului diferențial, verificarea interfeței de protecție a temperaturii și testele de acceptare din fabrică pentru panourile de protecție.

3. Centrale electrice

Calibrarea completă a protecției generatorului, protecția transformatorului principal, protecția motorului, sistemul de alimentare auxiliară și protecția aparatului de comutare în timpul punerii în funcțiune a unității și întreținerii întreruperii.

4. Industria Feroviară

Stațiile de tracțiune feroviară și rețelele de distribuție sunt echipate cu dispozitive de protecție cu relee. Echipamentul se ocupă de întreținerea de rutină a releului, verificarea protecției alimentatorului și revizuirea logicii declanșării întreruptorului.

5. Marile întreprinderi industriale

Fabricile siderurgice, miniere, petrochimice și de producție îl folosesc pentru întreținerea regulată a releului de medie tensiune, testarea protecției motoarelor și inspecția circuitului de protecție a stațiilor din fabrică.

6. Universități și instituții de formare profesională

Aplicați mașina pentru predarea teoriilor de protecție a releului, operațiunilor de testare a injecției secundare, simularea stării de defecțiuni și instruirea practică pentru coordonarea protecției.

7. Laboratoare de testare terțe

Calibrarea completă a releului, verificarea performanței echipamentului de protecție, inspecția de recepție și furnizarea de servicii externe de punere în funcțiune.

8. Echipaje de întreținere a cablurilor

După înlocuirea sau repararea cablului, verificați protecția alimentatorului, protecția împotriva defecțiunii la pământ, logica de reînchidere și circuitele de control secundare potrivite.

Elemente de testare disponibile

1. Inspecția generală a performanței dispozitivelor de protecție bazate pe microprocesor

2. Calibrarea și verificarea releelor electromagnetice

3. Testarea performanței releelor statice

4.Valoarea de preluare și testarea limită de timp pentru releele de supracurent

5. Inspecție completă a releelor de defect la pământ

6. Calibrarea releelor de protecție la subtensiune și supratensiune

7. Testarea performanței releelor de frecvență

8. Test de simulare funcțională pentru protecție direcțională

9. Calibrarea completă a protecției diferențiale

10.Simularea condițiilor de lucru pentru protecția la distanță

11.Inspecția funcțională a dispozitivelor de reînchidere automată

12. Verificarea circuitului de declanșare a întreruptorului de circuit

13. Punerea în funcțiune a circuitului secundar complet la fața locului

14.Testări de acceptare din fabrică pentru panourile de protecție

15. Măsurarea precisă a timpului de acțiune al releului

Caz practic de aplicare

Domeniu industrial: modernizarea și punerea în funcțiune a stației de medie tensiune

Provocarea proiectului: O echipă de construcții s-a ocupat de un proiect de renovare a unei stații. Panourile sale interne de protecție conțineau funcții logice de supracurent, defecțiune la pământ, subtensiune, reînchidere și declanșare întrerupător. Proiectul a necesitat o singură mașină care să producă curent trifazat, tensiune în patru faze și să sprijine simularea contactelor și sincronizarea de înaltă precizie. Acesta este locul în care Testerul de protecție cu relee trifazate oferă o capacitate de testare all-in-one.

Flux de testare complet: Tehnicienii au conectat dispozitivul la bornele de intrare de curent releu, bornele de intrare de tensiune, contactele de declanșare și circuitele logice externe. Ei au testat mai întâi valorile de preluare și de întrerupere a curentului AC, apoi au înregistrat timpul de acțiune de protecție sub curentul de defect simulat. Canale de tensiune simulate subtensiune și stări de recuperare a tensiunii; Starea contactului auxiliar al întreruptorului simulat de ieșire a comutatorului se modifică, în timp ce intrarea comutatorului a capturat semnalele de declanșare și retur în mod sincron.

Rezultatul proiectului: Toate valorile de setare a releului s-au potrivit cu schema de proiectare de punere în funcțiune. Datele privind timpul de călătorie și acțiunile au fost înscrise în documentele de operare și întreținere. Toate abaterile de cablare și de setare au fost corectate înainte ca panourile de protecție să fie oficial puse în funcțiune.

Avantajele aplicației: Semnalele de simulare secundare standardizate sunt generate de o singură mașină, cu date de timp trasabile pentru înregistrare. Nu sunt necesare surse separate de curent, surse de tensiune, temporizatoare sau simulatoare de contact, reducând drastic cantitățile de instrumente la fața locului. Reduceți costul total de achiziție pentru companiile de inginerie.

FAQ

1、Pentru ce este folosit testerul de protecție cu relee trifazate?

Este utilizat pentru testarea injecției secundare a releelor de protecție, a dispozitivelor de protecție cu microprocesor, a circuitelor de declanșare, a dispozitivelor de reînchidere și a panourilor de protecție.

2、 Câte ieșiri de tensiune și curent oferă VS-JB900?

Oferă tensiune standard cu 4 faze și ieșire de curent trifazat.

3, Care este ieșirea maximă de curent alternativ?

Fiecare fază poate ieși de la 0 la 40 A RMS. Când trei canale de curent sunt conectate în paralel, ieșirea poate ajunge la 0 până la 120 A RMS pentru teste de scurtă durată.

4, Care este intervalul de ieșire a tensiunii AC?

Gama de ieșire a tensiunii de fază este de la 0 la 120 V RMS, iar domeniul de ieșire a tensiunii de linie este de la 0 la 240 V RMS.

5、Testerul poate măsura timpul de acțiune al releului?

Da. Intervalul de măsurare a timpului este de la 0,1 ms la 9999 s, cu o precizie de 0,1 ms.

6、 Testerul de protecție cu relee trifazate acceptă ieșirea DC?

Da. Suportă ieșire de curent CC, ieșire de tensiune CC și o ieșire de putere auxiliară CC independentă pentru testarea releului și a circuitului secundar.

7、Ce tipuri de relee pot fi testate?

Testerul poate fi utilizat pentru supracurent, defecțiune la pământ, tensiune, frecvență, diferență, distanță, direcție, reînchidere și alte dispozitive de protecție.

8、Ce standarde sunt aplicabile?

Standardele de referință pentru acest tip de tester de protecție cu relee includ GB/T 7261-2008 și DL/T 624-2010. De asemenea, utilizatorii trebuie să urmeze procedurile locale de testare a protecției releului.
