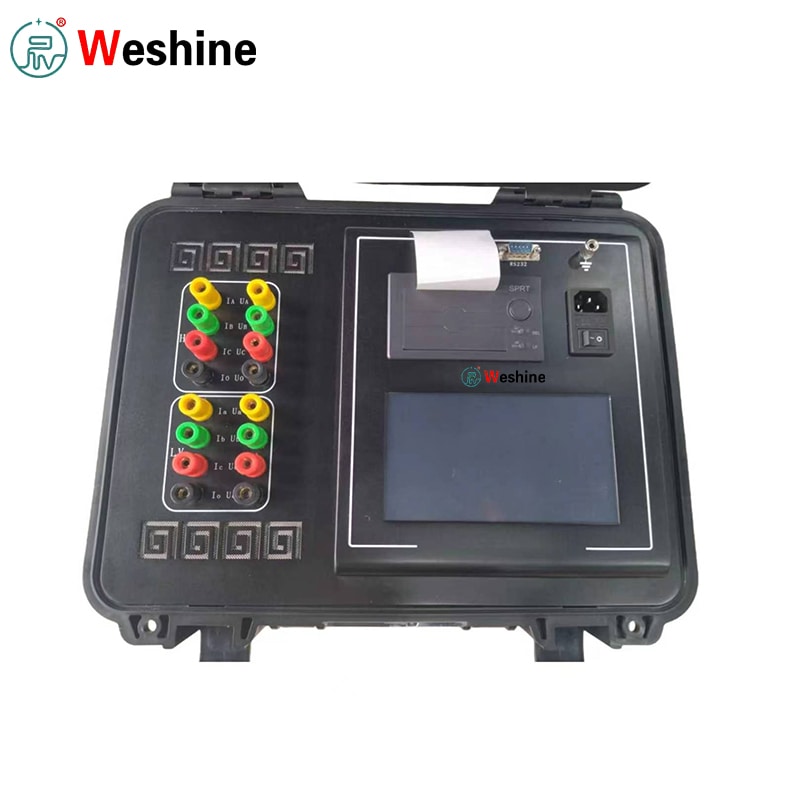

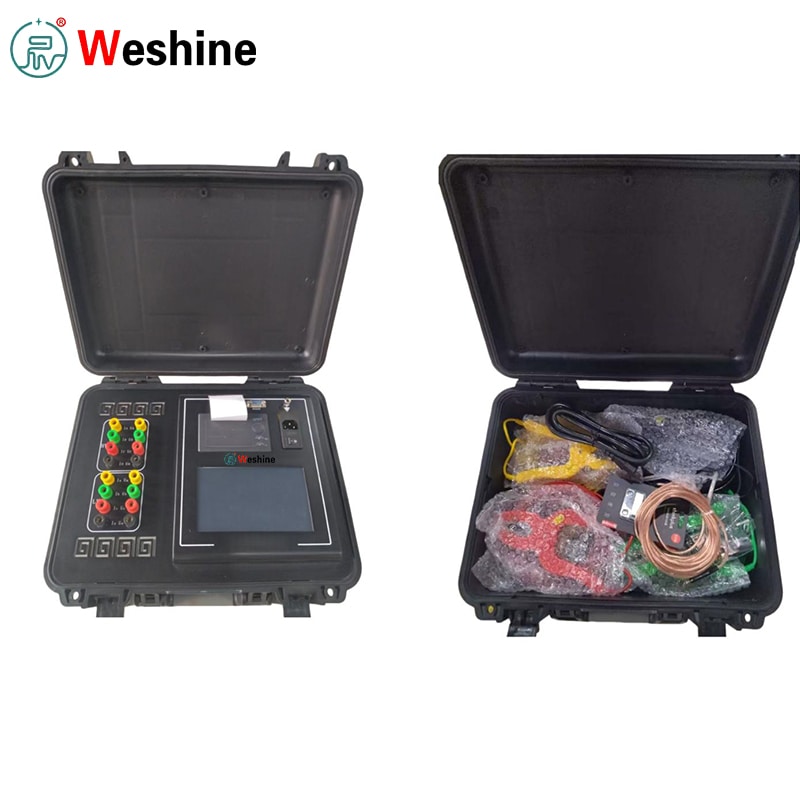

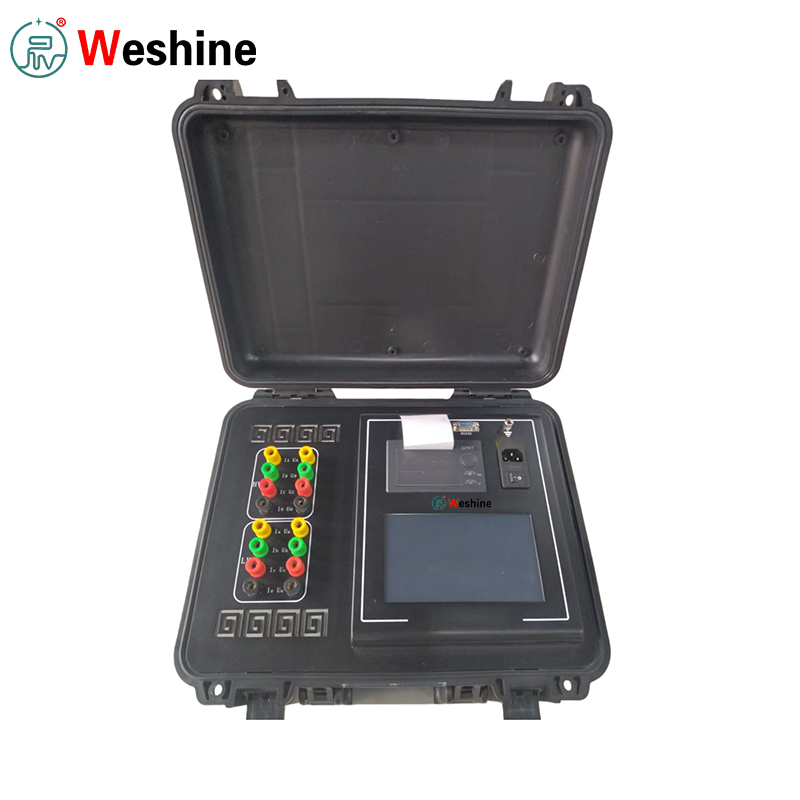

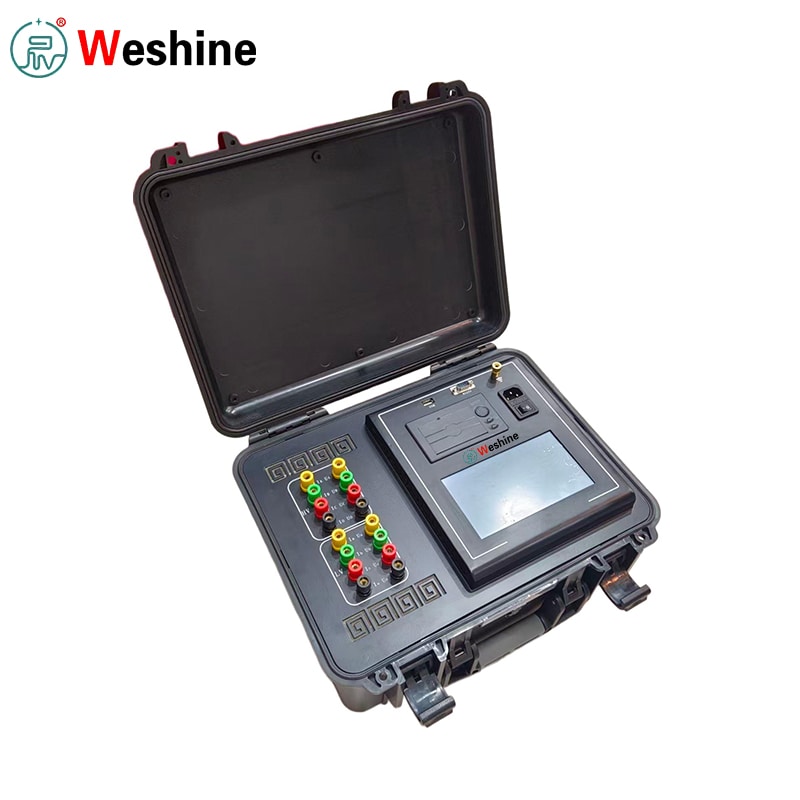

Rezistență DC și raportul de ture al transformatorului 2 în 1

Weshine, un producător profesionist din China, oferă un tester de înaltă calitate pentru rezistența CC și raportul de rotații al transformatorului 2 în 1, care efectuează două proceduri de verificare de bază pentru transformatoarele de putere: testul de rezistență CC al înfășurării și testul raportului de rotații.

● Verificări de rezistență DC:puncte de contact slabe, defecte interne ale înfășurării, defecțiuni ale comutatorului de reglaj, conexiuni slăbite și rezistență dezechilibrată de la fază la fază.

● Testarea raportului de viraje:validează dacă raportul real al transformatorului, poziția prizei și grupul de vectori corespund plăcuței de identificare și specificațiilor de proiectare.

Integrează ambele funcții critice de testare într-un singur instrument. Echipajele de teren nu mai trebuie să transporte două testere separate. Odată ce cablurile de testare de înaltă și joasă tensiune sunt conectate, mai multe elemente de testare pot fi finalizate fără modificări repetate ale cablajului.

Măsurarea rezistenței DC

Pentru măsurarea rezistenței DC, unitatea permite testarea simultană trifazată împreună cu magnetizarea automată.

● Pentru înfășurările configurate în stea cu punct neutru, rezistențele de fază A0, B0 și C0 pot fi captate concomitent pentru a scurta ciclurile generale de testare.

● La testarea transformatoarelor trifazate cu cinci brațe cu conexiuni interne delta, modul de excitare automată încorporat mărește și mai mult eficiența testării pe părțile de joasă tensiune.

Rezultatele testelor și protecție

Rezultatele testelor pentru înfășurările de înaltă, medie și joasă tensiune pot fi afișate și tipărite direct la fața locului.

● Calculează automat dezechilibrul rezistenței trifazate.

● Emite citiri de rezistență convertite la temperatura nominală.

● Oferă înregistrări complete de testare a transformatorului, pregătite pentru audit.

● Protecția cuprinzătoare împotriva EMF înapoi protejează operatorii în timpul descărcării rezistenței DC și al manipulării cablului de testare.

Măsurarea raportului de ture

La măsurarea raportului de spire, testerul de rezistență DC al transformatorului și raportul de ture 2 în 1 acceptă atât teste de înfășurare monofazată, cât și automate trifazate.

● Operatorii selectează grupul corespunzător de conectare a transformatorului.

● Măsoară valoarea raportului, eroarea raportului și parametrii grupului de conexiune în fazele AB, BC și CA.

● Măsurarea raportului de ture monofazate se poate termina în aproximativ 15 secunde, după cum este documentat în manualul oficial.

Operare și management al datelor

Interacțiunea cu utilizatorul se desfășoară pe un ecran LCD tactil color de 7 inchi cu instrucțiuni bilingve chineză-engleză pe ecran.

● Rapoartele de testare pot fi generate instantaneu prin intermediul microimprimantei încorporate.

● Toate seturile de date pot fi salvate pe unități flash USB și organizate după data testării și numărul de serie al transformatorului.

● Opțiunile de comunicare hardware acoperă interfețele izolate de magistrală RS232, Bluetooth și RS485 interne.

Parametrii tehnici

Ghid de produs

Înainte de a utiliza testerul 2 în 1 pentru rezistența CC și raportul de ture al transformatorului, verificați că transformatorul țintă este complet deconectat, descărcat în siguranță și împământat corespunzător. Conectați întotdeauna borna de împământare de protecție a instrumentului înainte de a atașa orice cleme de testare.

Pentru testarea rezistenței la curent continuu, atașați cleme de curent de înaltă tensiune și de joasă tensiune la bucșele corespunzătoare ale transformatorului. Pentru transformatoarele cu două înfășurări, cabluți bornele A, B, C, O și a, b, c, o urmând schema de cablare. Pentru transformatoarele monofazate, conectați bornele relevante pentru partea superioară și partea inferioară conform diagramei. Porniți testerul cu alimentare de 220 V AC. Navigați prin meniurile ecranului tactil pentru a introduce ID-ul transformatorului, materialul de înfășurare, modul de testare, intervalul de curent, parametrii de înfășurare și setările de conversie a temperaturii, apoi lansați măsurarea rezistenței DC sau a raportului de rotații.

Când rulați teste de raport de viraj, selectați informații precise despre grupul de conexiuni și despre comutatorul de reglaj pentru a asigura ieșirile corecte ale raportului, erorii și grupului vectorial. Dacă se detectează conexiunea cu polaritate inversă, starea de scurtcircuit sau defecțiunea cablajului, opriți imediat testarea și verificați toate cablurile de testare înainte de a relua lucrul. După finalizarea testului, examinați citirile de pe ecran. Imprimați rapoarte pe hârtie atunci când este necesar, stocați înregistrările intern sau exportați seturi de date pe o unitate flash USB pentru compilarea ulterioară a rapoartelor.

Caracteristici

1, Suportă rezistența transformatorului DC și testarea raportului de rotație într-un singur instrument.

2, Măsoară simultan rezistența trifazată DC.

3, Măsoară raportul transformatorului, eroarea raportului și grupul vectorial.

4、Oferă magnetizare automată pentru testarea rezistenței DC.

5、Oferă o metodă automată de excitare pentru transformatoare trifazate cu cinci brațe conectate intern în delta.

6, calculează automat dezechilibrul rezistenței trifazate.

7, Afișează și imprimă date de testare a înfășurării de înaltă tensiune, medie și joasă tensiune.

8, Calculează valorile rezistenței convertite la temperatura nominală.

9, Suportă măsurarea raportului transformatorului monofazat și trifazat.

10, detectează conexiunea inversă de înaltă și joasă tensiune în timpul testării raportului.

11, detectează condițiile de scurtcircuit al transformatorului și scurtcircuit între ture în timpul testării raportului.

12、 Include o protecție completă a spatelui EMF.

13、Oferă funcționare cu ecran tactil color de 7 inchi.

14, Include micro-imprimantă încorporată pentru rapoartele de testare pe teren.

15, Suportă stocare USB pentru backup extern de date.

16、Oferă comunicație RS232 izolată și comunicare Bluetooth.

17、Include meniuri în chineză și engleză.

Scenarii de aplicare

Testerul 2 în 1 pentru rezistența CC și raportul de rotații al transformatorului servește producătorilor de transformatoare pentru validarea înainte de expediere a rezistenței CC înfășurării, dezechilibrul de fază, eroarea raportului de rotație și grupul de vectori. O singură unitate îndeplinește două cerințe obligatorii de testare din fabrică și simplifică pregătirea echipamentelor și fluxurile de lucru ale documentației de testare pentru echipele de producție.

Pentru utilitățile de energie electrică și operatorii de stații, acest tester de diagnosticare se aplică pentru instalarea de noi unități, acceptarea predării, întreținerea programată și depanarea defecțiunilor. Datele privind rezistența înfășurării expun potențiala uzură a contactului comutatorului de reglaj și deviația anormală a rezistenței de fază; Rezultatele raportului de rotație verifică poziția robinetului și corectitudinea grupului de conexiune.

În cadrul atelierelor de reparare a transformatoarelor, tehnicienii se bazează pe acest Tester pentru a evalua starea înfășurării după rebobinare, tratare de uscare sau revizie a comutatorului. Seturile de date privind rezistența și raportul de rotații înainte și post-reparație pot fi comparate pentru a verifica ca transformatoarele revin la o stare de funcționare acceptabilă.

Pentru echipele de punere în funcțiune pe teren, designul all-in-one reduce cantitatea de echipamente de testare transportată la șantier. Imprimarea încorporată, arhivarea USB și sortarea datelor bazată pe ID-ul transformatorului generează înregistrări bine structurate pentru documentele de acceptare a proiectelor și livrabile pentru clienții finali.

Aplicații

Testerul TTR 2-în-1 pentru rezistență și viteză CC al transformatorului este adoptat pe scară largă de către producătorii OEM de transformatoare, operatorii de utilități electrice, echipele de întreținere a stațiilor, contractorii de punere în funcțiune electrică, atelierele de reparații de transformatoare, departamentele de energie industrială și furnizorii de servicii de testare de înaltă tensiune.

Subiectele tipice de testare includ transformatoare de putere, transformatoare de distribuție, transformatoare monofazate și trifazate, transformatoare cu două și trei înfășurări, înfășurări conectate în stea, înfășurări conectate în triunghi, transformatoare de schimbare a reglajului sub sarcină, inductoare mutuale pentru instrumente, generatoare, motoare electrice și alte echipamente bobinate cu rezistență scăzută.

Aliasuri obișnuite de căutare în industrie pentru aprovizionare SEO și B2B de peste mări: tester de diagnosticare a transformatorului, tester de rezistență a înfășurării DC, tester de raport de rotație a transformatorului, tester de transformator TTR, tester de raport de transformator și de rezistență a înfășurării, tester de grup de vectori de transformator, instrument de testare a întreținerii transformatorului.

Cazul clientului

Un antreprenor de întreținere a transformatoarelor a avut nevoie de testare cu eficiență mai mare a transformatoarelor de distribuție în timpul ferestrelor de întrerupere a energiei substației. Anterior, echipa lor de teren a operat un tester de rezistență DC și un tester de raport de rotație separat, ceea ce a adus modificări repetate frecvente ale cablajului și o evidență disjunsă pentru fiecare unitate de transformare.

Prin implementarea testerului all-in-one Transformer DC Resistance and Turns Ratio 2 in 1, atât testele de rezistență DC înfășurării, cât și testele de raport de rotație și grup vectorial pot fi finalizate cu un singur instrument. După împământarea și instalarea corectă a cablurilor, tehnicienii captează citirile rezistenței înfășurării trifazate, evaluează echilibrul de fază, apoi trec la verificări ale raportului de ture și ale grupului vectorial fără a redirecționa cablurile de testare.

În timpul unei sarcini de întreținere, ieșirea de rezistență DC a semnalat o abatere anormală de fază sub o anumită poziție de atingere. Apoi, echipa a folosit funcția TTR integrată pentru a verifica încrucișat setările și grupul de conexiuni, localizând cauza principală a contactului defect al comutatorului. Copiile tipărite pe hârtie și înregistrările digitale salvate prin USB au fost anexate direct la rapoartele oficiale de întreținere.

Adoptarea acestui tester combinat a redus orele de muncă la instalarea la fața locului, a îmbunătățit consistența datelor între teste și a netezit fluxurile de lucru generale de inspecție a transformatoarelor pentru tehnicienii de service pe teren.

FAQ

Î1: Pentru ce este folosit acest tester?

A1: Efectuează măsurarea rezistenței DC înfășurării transformatorului împreună cu raportul de spire a transformatorului și verificarea grupului de vectori.

Î2: Poate acest tester să testeze rezistența trifazată în același timp?

A2: Da. Acceptă testarea simultană a rezistenței DC trifazate, oferind intervale de curent selectabile de 10 A, 5 A și 1 A.

Î3: Care este curentul maxim de testare a rezistenței DC?

A3: Pentru testarea rezistenței DC în fază individuală, curentul maxim de testare ajunge la 20 A.

Î4: Care este precizia de măsurare a rezistenței DC?

A4: Manualul oficial specifică precizia de măsurare de clasa 0.2 cu o rezoluție de citire de 0,1 μΩ.

Î5: Care este intervalul de măsurare a raportului transformatorului?

A5: Intervalul de măsurare a raportului de ture acoperă 1 până la 10000.

Î6: Se poate măsura grupul vectorial al transformatorului?

A6: Da. Identifică grupurile de conectare a transformatoarelor, care acceptă configurații comune, inclusiv YY, YD, DD și DY, așa cum sunt enumerate în documentația utilizatorului.

Î7: Cât de rapid este testul raportului?

A7: Conform manualului produsului, testul raportului de rotații monofazat se poate finaliza în aproximativ 15 secunde.

Î8: Acceptă imprimarea și exportul datelor?

A8: Da. Acest tester vine cu microimprimantă încorporată și stocare USB pentru arhivarea externă a rezultatelor testului.

Î9: Ce interfețe de comunicare sunt incluse?

A9: Interfețele hardware conțin RS232 izolate, Bluetooth și comunicație internă cu magistrala RS485.

Î10: Ce protecții de siguranță sunt incluse?

A10: Mecanismele de protecție includ protecția EMF inversă pentru testarea rezistenței DC, detectarea conexiunii inverse la tensiune înaltă și joasă, plus alarmă de scurtcircuit și defecțiune inter-turn în timpul măsurării raportului.

Avantajele Weshine

Weshine Electric furnizează instrumente profesionale de testare a transformatoarelor și echipamente electrice de diagnosticare pentru utilități, producători de transformatoare, substații, antreprenori de teren, ateliere de reparații și echipe de întreținere industrială.

Pentru acest tester Transformator DC Resistance & Turns Ratio 2-in-1 TTR Tester, Weshine sprijină clienții globali cu consultanță pentru selecția modelului, îndrumări practice privind metoda de testare, confirmarea parametrilor tehnici, documentație pregătită pentru proiect și servicii post-vânzare complete.

Testarea transformatoarelor necesită cablare fără erori, achiziție stabilă de rezistență scăzută, validare precisă a raportului și control strict al pericolelor după măsurarea rezistenței DC. Acest tester consolidează două fluxuri de lucru indispensabile de inspecție a transformatoarelor într-o unitate hardware, echipată cu funcționare cu ecran tactil, calcul automat, imprimare la fața locului, stocare de date multimod și capabilități diversificate de comunicare.
