Testul raportului transformatorului

Weshine® a inventat Testerul raportului de ture pentru testarea Testului de raport al transformatorului cu certificat CE, de înaltă calitate și precizie, inventat și produs conform standardelor naționale, soluție completă de testare electrică disponibilă. Contactați-ne pentru mai multe detalii despre Testerul raportului de ture pentru testarea Testului de raport al transformatorului de la Weshine!

Trimite o anchetă Descărcare PDF

Descriere produs

Weshine

Raportul de transformare al unui transformator este egal cu numărul de spire ale înfășurării primare împărțit la numărul de spire ale înfășurării secundare. Raportul transformatorului oferă performanța dorită a transformatorului și tensiunea corespunzătoare cerută de înfășurarea secundară.

Dacă se cere ca tensiunea secundară să fie mai mică decât tensiunea primară - un transformator descendente - înfășurarea secundară ar trebui să aibă mai puține spire decât primarul și invers pentru un transformator de creștere; atunci când raportul transformatorului reduce tensiunea, crește curentul și invers, prin urmare, raportul tensiune și curent al unui transformator ideal este direct legat de raportul de transformare.

Din păcate, transformatoarele nu sunt perfecte, într-un transformator real este posibil ca raporturile de tensiune sau curent să nu se potrivească cu rapoartele fizice ale transformatorului din cauza diferitelor pierderi electrice, cum ar fi în miezul de fier al transformatorului (histerezis și pierderi de curent turbionar) și cupru. pierderi (datorită rezistenței înfășurărilor primare și secundare); prin urmare, producătorii încearcă să proiecteze transformatoare pentru a minimiza aceste pierderi pentru o eficiență maximă la sarcină maximă, conversie de putere peste 95%, oferind astfel o diferență de cel mult 5% față de raportul tensiune/turna a transformatorului.

Weshine a inventat testul raportului de rotații al transformatorului, sau testul TTR, pentru măsurareTestul raportului transformatoruluiși confirmă că transformatorul are raportul corect dintre spirele primare și cele secundare. Folosirea corectă a acestui test poate ajuta la identificarea performanței comutatorului de prize, scurtcircuitații, înfășurări deschise, conexiuni incorecte ale înfășurării și alte defecțiuni în interiorul transformatoarelor. Gama de testere TTR Weshine este robustă pentru a rezista la condițiile dure în care sunt testate unele transformatoare. Gama include diferite caracteristici pentru a simplifica și accelera testarea, precum și testere TTR trifazate și testere PT și CT TTR.

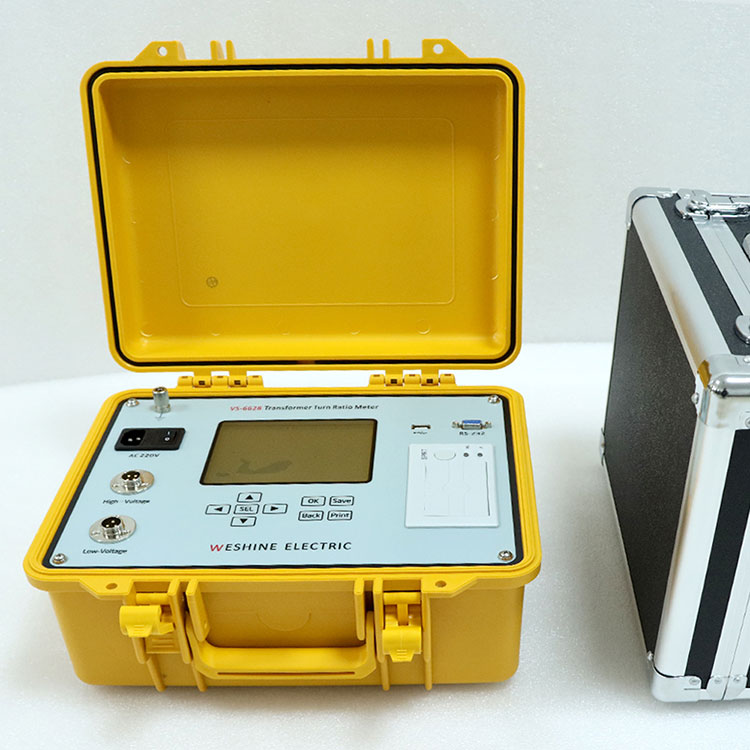

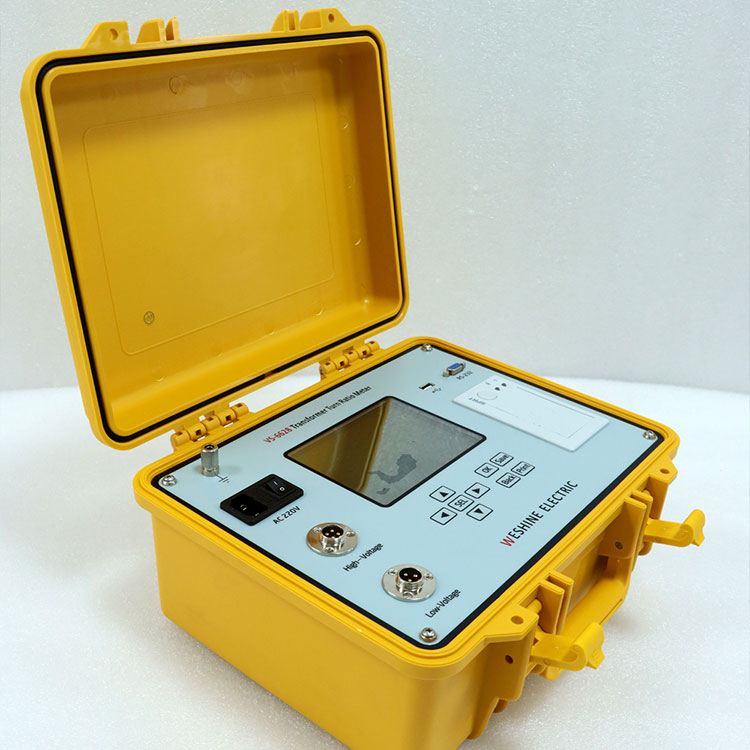

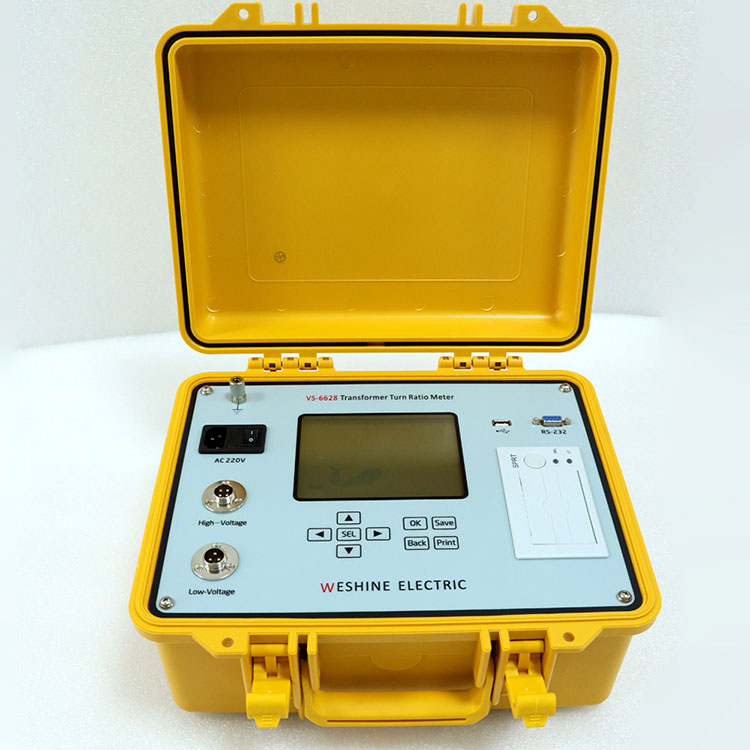

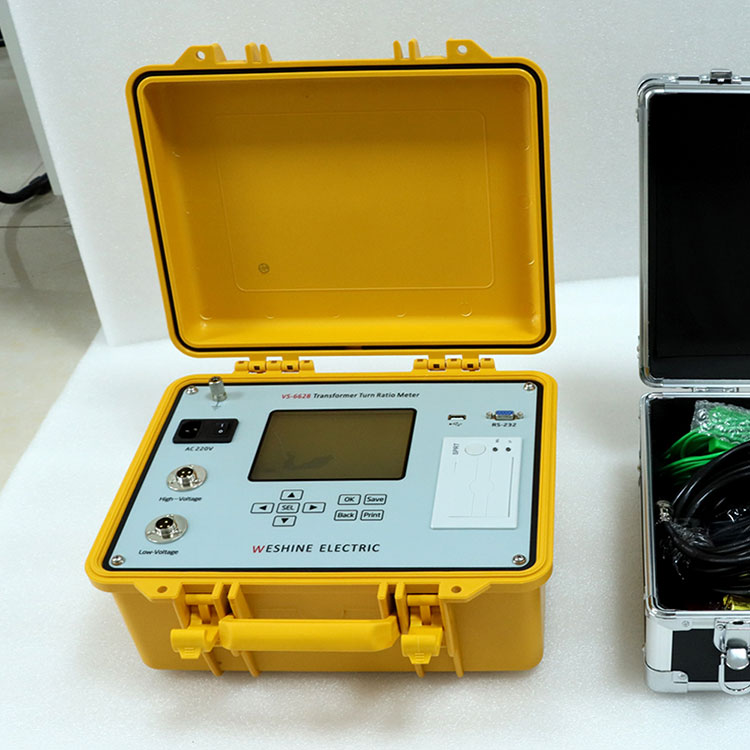

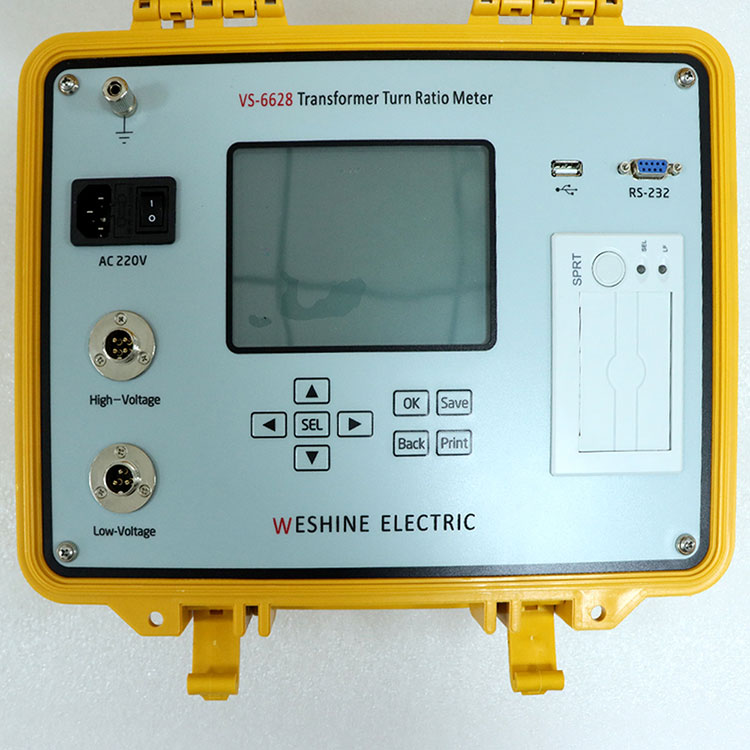

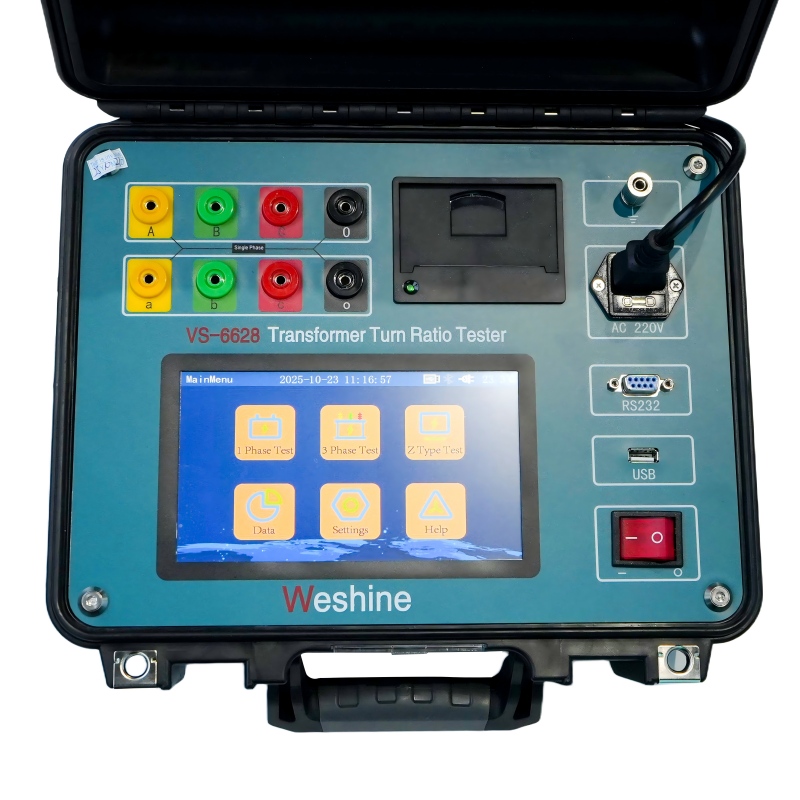

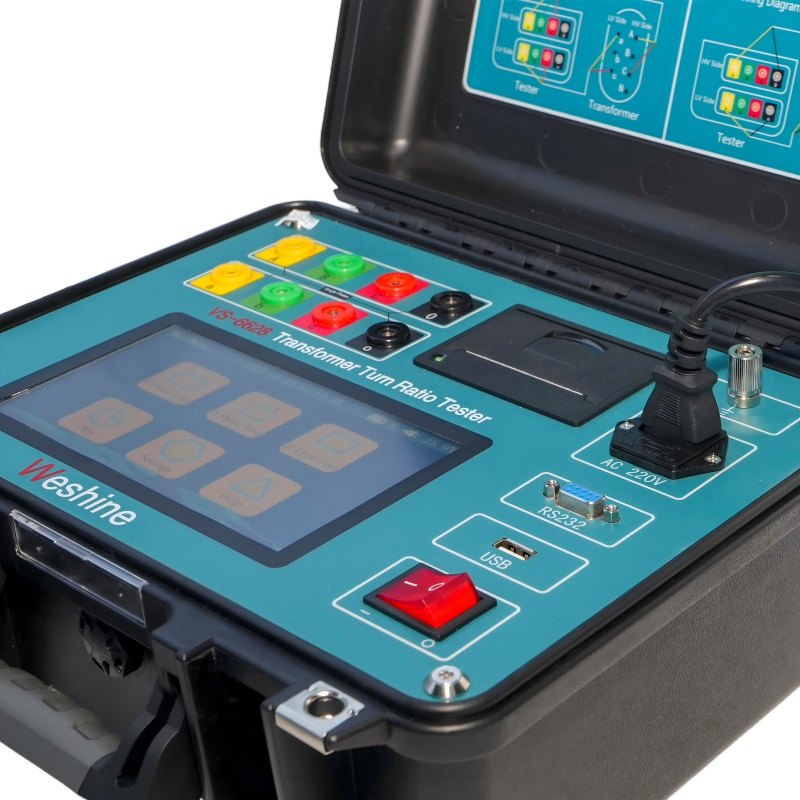

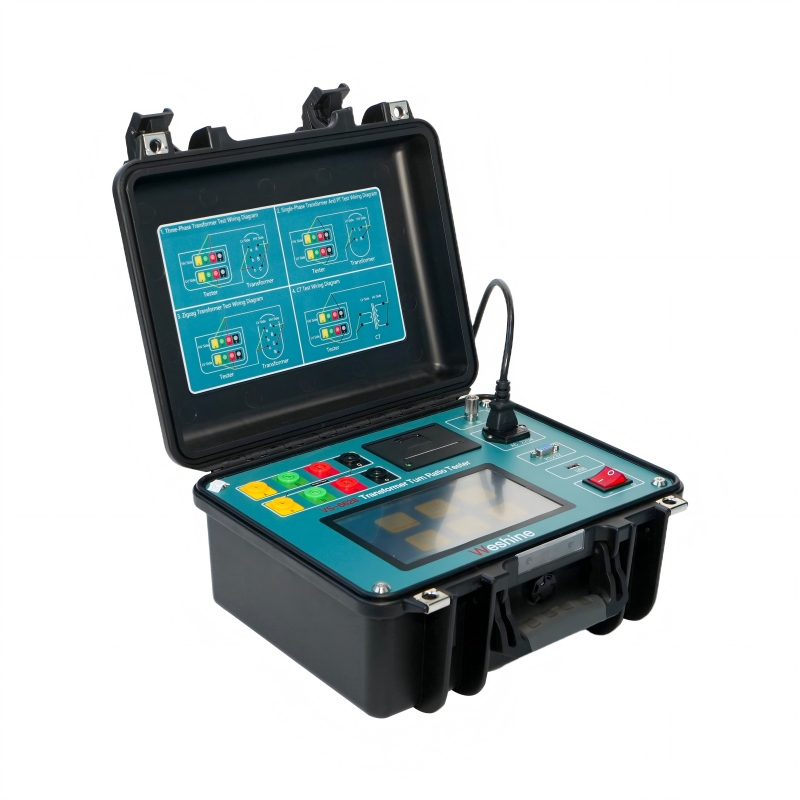

Seria VS-6628 de seturi de testare a raportului de rotație a transformatorului trifazat este proiectată pentru a măsura raportul de rotație al transformatoarelor de putere, instrument și distribuție într-o substație sau mediu de producție. Un design robust și robust face ca aceste instrumente să fie potrivite pentru utilizare într-o varietate de medii dure. Cabanele noastre sunt special concepute pentru a oferi flexibilitatea necesară pe vreme rece.

Dar, deoarece transformatoarele sunt supuse diferitelor solicitări și modificări, atât electrice, cât și mecanice, pe durata de viață, raportul corect de turație al transformatorului trebuie verificat înainte de punerea în funcțiune a transformatorului și în timpul diferitelor programe de întreținere, iată Testerul de turație al transformatorului. Prin urmare, rapoartele de spire măsurate folosind diferite kituri de testare a raportului de spire a transformatorului (dispozitive TTR) includ pierderi prezente în mod obișnuit în transformatoare, rezultând rapoarte de spire care diferă de numărul fizic de spire, dar reflectă rapoartele reale de tensiune așteptate de producători și utilizatori sau raportul unui transformator de putere adevărat.

Weshine

INFORMAȚII DESPRE PRODUS
numele produsului	TESTER DE RAPORT DE TURNE PENTRU TESTARE Test de raport al transformatorului
Număr de model	VS-6628	Interval de testare	0,9 ~ 10000
Precizie	0,2%	Certificate	CE; EMC; LVD; ISO;
Aplicație tipică	Testează raportul spirelor, deplasarea de fază și polaritatea.
Ajută la identificare
Dimensiuni	345 x 295 x 175 mm	Greutate	5 kg

Selecții

Weshine are 8 ani de experiență special pentru a se ocupa de gama completă de echipamente electrice. În prezent, Weshine a inventat diverse teste de raport de rotație pentru testareTestul raportului transformatoruluidupă cum se arată sub formă:

INFORMAȚII DE COMANDĂ PENTRU TESTER DE RAPORT DE TURNE PENTRU TESTARETestul raportului transformatorului
Pisică. Nu.	Interval de testare	Precizie	Rezoluţie	Dimensiuni (mm)	Greutate (kg)
VS-6628	0,9 până la 10000	0,2%	0,0001 min	345 x 295 x 175	5
VS-6629	0,9 până la 10000	0,1% (0,9 până la 500) 0,2% (500 până la 3000) 0,3% (3000 până la 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 și mai sus…¼¼1ï¼	325 x 225 x 125	3.8
VS-6630	0,9 până la 10000	0,1% (0,9 până în 2000) 0,3% (2000 până la 10000)	0,0001 min	360 x 280 x 160	6
VS-6628T	0,8 până la 10000	0,1% (0,8 până la 3000) 0,2% (3000 până la 10000)	0,0001 min	320 x 240 x 130	3
VS-6628A	0,9 până la 10000	0,1% (0,9 până la 500) 0,2% (500 până la 3000) 0,3% (3000 până la 10000)	0.9ï½9.9999ï¼0.0001ï¼ 10ï½99,999ï¼0,001ï¼ 100ï½999,99ï¼0,01ï¼ 1000ï½9999.9ï¼0.1ï¼ 10000 și mai sus…¼¼1ï¼	246 x 156 x 62	1.7

Pe baza problemelor legate de lanțul de aprovizionare: vă rugăm să contactați distribuitorul autorizat Weshine preferat pentru prețurile actuale și termenele de livrare.

Certificate de calitate

Credem întotdeauna că tot succesul companiei noastre este direct legat de calitatea produselor pe care le oferim. Tester de raport de viraje pentru testareTestul raportului transformatoruluiîndeplinesc cele mai înalte cerințe de calitate specificate în ghidurile ISO9001, ISO14000:14001 și sistemul nostru strict de control al calității.
