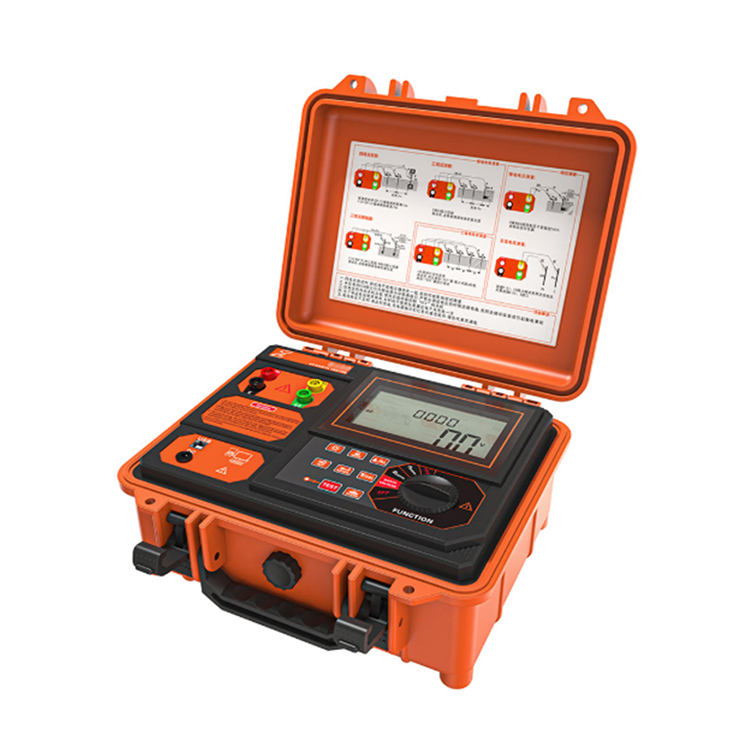

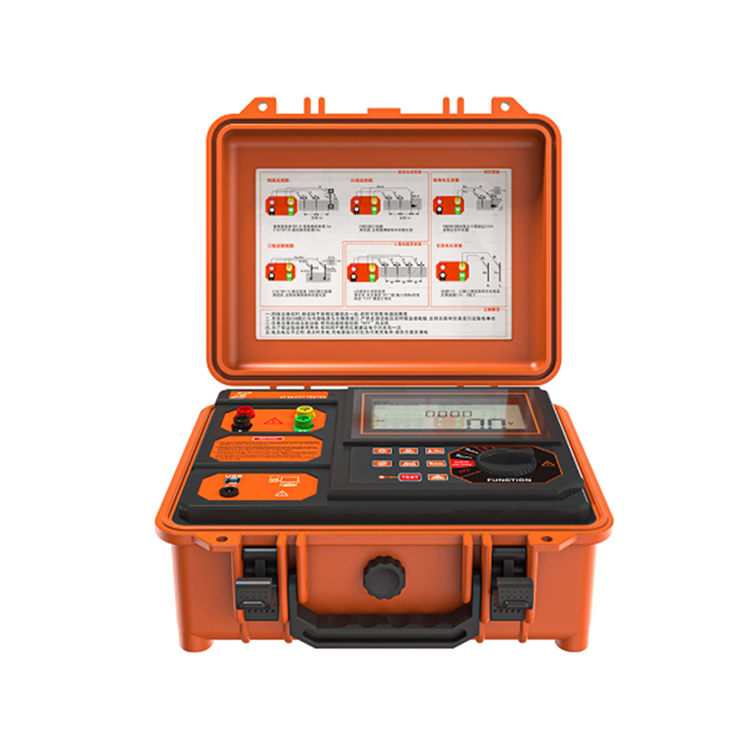

Tester digital de rezistență la pământ VS-3001

Testerul de rezistență la împământare și rezistivitate a solului VS-3001 este special proiectat și fabricat pentru măsurarea la fața locului a rezistenței de împământare, rezistivității solului, tensiunii de împământare și tensiune AC în combinație cu noul standard de testare a rezistenței la împământare pentru protecție împotriva trăsnetului. Curentul de testare este de până la 20 mA. Tehnologie digitală și de microprocesare, metoda de precizie cu 4 fire, metoda cu 3 fire și metoda simplă cu 2 fire pentru a măsura rezistența la împământare, importați tehnologia FFT (Fast Fourier Transform), tehnologia AFC (Automatic Frequency Control), identifică automat interferența și selectează frecvența de măsurare, face interferența Minimizează impactul și oferă o valoare mai precisă a rezistenței la sol. Are o capacitate unică de anti-interferență și adaptabilitate la mediu și are o consistență bună a testelor repetate, asigurând precizie ridicată, stabilitate ridicată și fiabilitate ridicată a măsurătorilor pe termen lung. Este utilizat pe scară largă în măsurarea rezistenței la împământare, a rezistivității solului, a tensiunii de împământare și a tensiunii AC a energiei electrice, telecomunicații, meteorologie, câmp petrolier, construcții, protecție împotriva trăsnetului și echipamente electrice industriale.

Tester de rezistență la împământare și rezistivitate a solului VS-3001, cunoscut și sub denumirea de tester de rezistență de împământare de precizie, tester de rezistență de împământare cu patru fire, tester de rezistență de împământare cu două-trei-patru fire, tester de rezistivitate a solului, constă din gazdă, software de date, linie de testare, tije de împământare auxiliare, linii de comunicație, etc. umpluturi compozite pentru turnare unică prin injecție, densitate scăzută, rezistență, rigiditate, duritate, rezistență la uzură, rezistență la căldură, performanța de izolație este mai superioară, corpul său cutie Poate rezista la o presiune de aproximativ 200 kg, asigurând precizie ridicată, stabilitate ridicată și fiabilitate ridicată în diferite teste de mediu. Ecranul LCD mare al gazdei, cu iluminare de fundal și indicație grafică cu bare, este clar dintr-o privire. În același timp, poate stoca 300 de seturi de date, iar funcțiile de citire, vizualizare, salvare, raportare și imprimare a datelor istorice pot fi realizate prin intermediul software-ului de date.

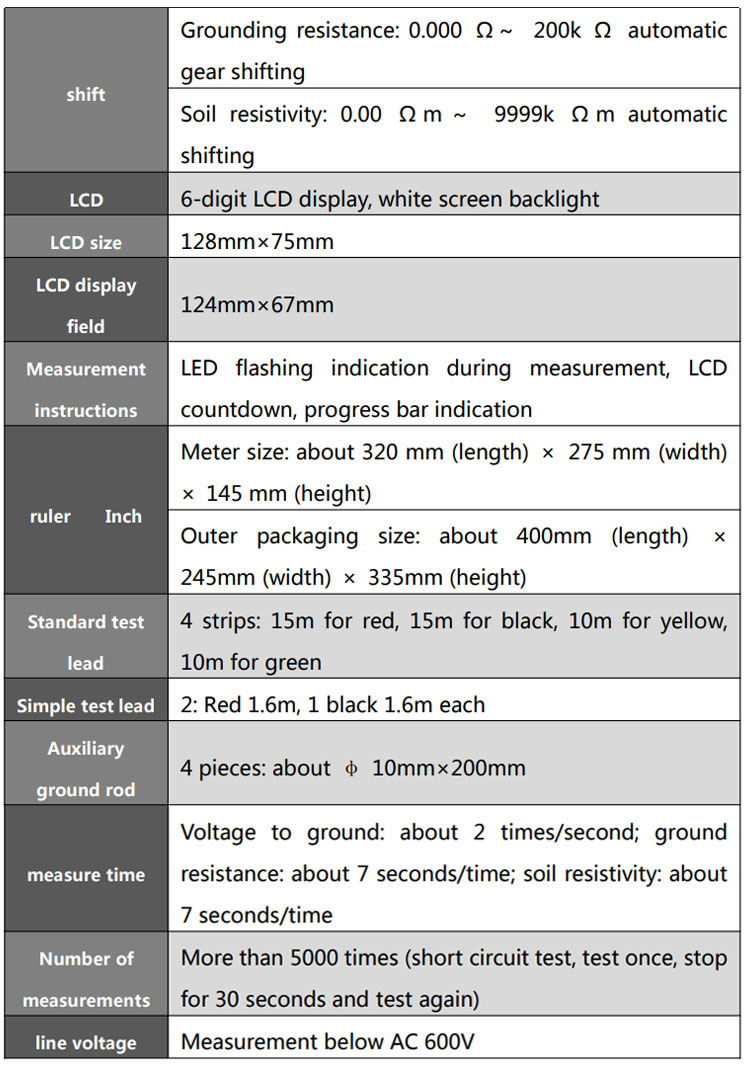

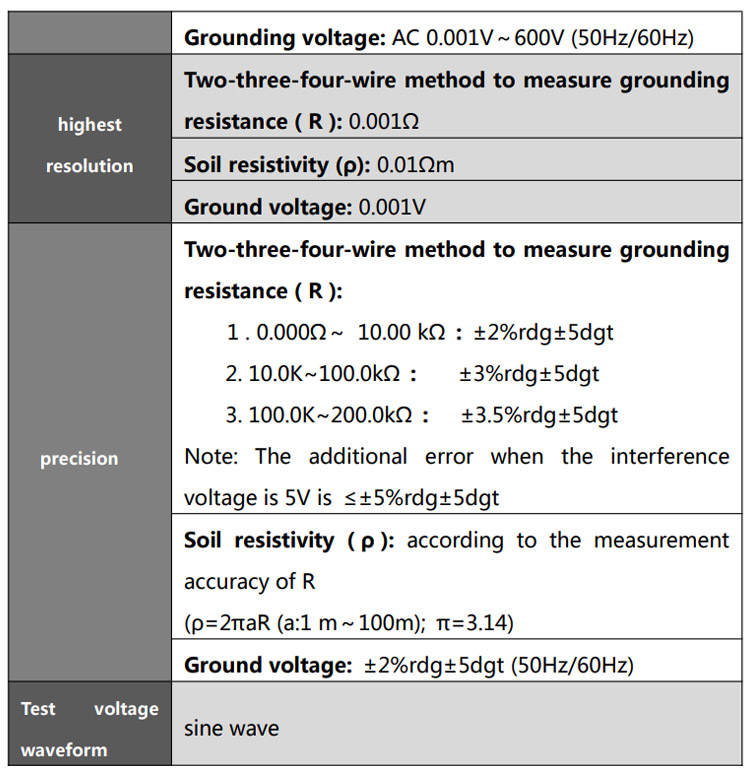

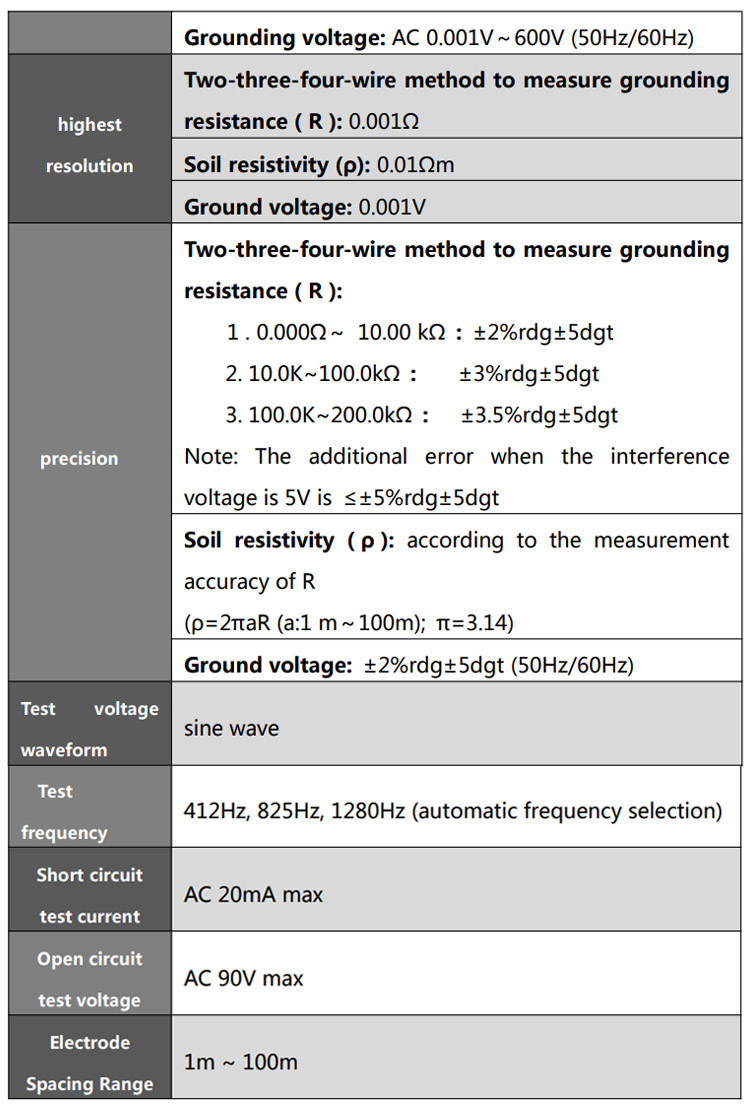

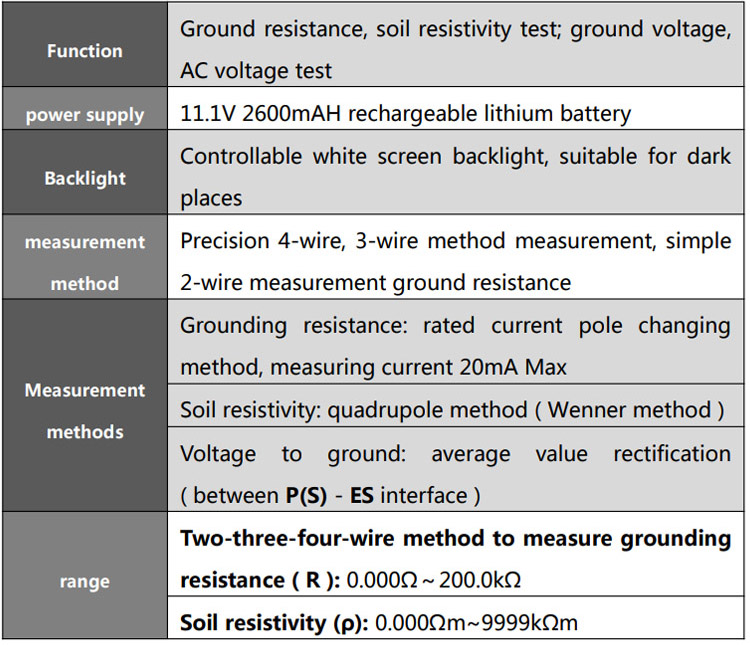

Specificatii tehnice

Caracteristici cheie

Precizie ridicată și anti-interferență‌: Selectarea automată a frecvenței (412Hz/825Hz/1280Hz) ajută la minimizarea interferențelor. Precizia în măsurarea rezistenței la sol poate ajunge la ±2%rdg±5dgt pentru intervalul 0,000Ω–10,00kΩ.

Design robust și portabil‌: Vine într-o cutie de instrumente pentru stația de bază de calitate industrială, evaluată pentru a rezista la 200 kg de presiune. Este ușor (stație de bază 2,7 kg) și potrivit pentru utilizare pe teren.

Gamă largă de măsurare‌: Rezistența la sol: 0,000Ω–200 kΩ; Rezistivitatea solului: 0,00 Ω·m–9999 kΩ·m; Tensiune de împământare/AC: 0,001–600,0 V.

Operare ușoară‌: LCD mare cu iluminare de fundal, bară de progres al testului, indicator de numărătoare inversă și selector/butoane intuitive. Poate detecta automat interferența (avertizare NOISE > 5V) și condițiile de suprasarcină (afișaj OL).

Gestionarea datelor‌: Stochează până la 300 de seturi de date. Datele pot fi păstrate, revizuite, șterse de pe dispozitiv și transferate prin ‌RS232/USB pe un PC‌ folosind software-ul furnizat pentru raportare și imprimare.

Conformitate cu siguranța‌: Îndeplinește IEC61010-1 (CAT III 300V, CAT IV 150V), cu protecție la suprasarcină și avertismente clare de siguranță privind izolarea, limitele de tensiune (nu depășește 600V) și funcționarea corectă.

Aplicații

VS-3001 este utilizat pe scară largă în industriile care necesită testare fiabilă a sistemului de împământare și analiză a solului, inclusiv:

Inginerie electrică‌ – Test

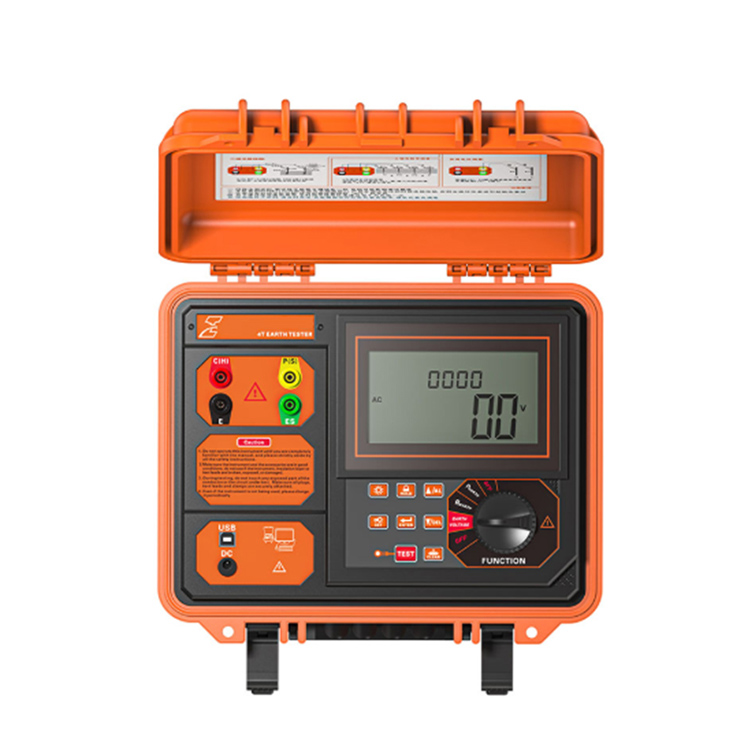

Structura

1: Plasarea modelului de produs

2: interfață C(H): pol de curent

3: Interfață E: stâlp de masă

4: Interfață P(S): pol de tensiune

5: Interfață ES

6: Interfață USB

7: Port de încărcare

8: LCD

9: Buton de funcționare a vitezei

10: Zona cheie

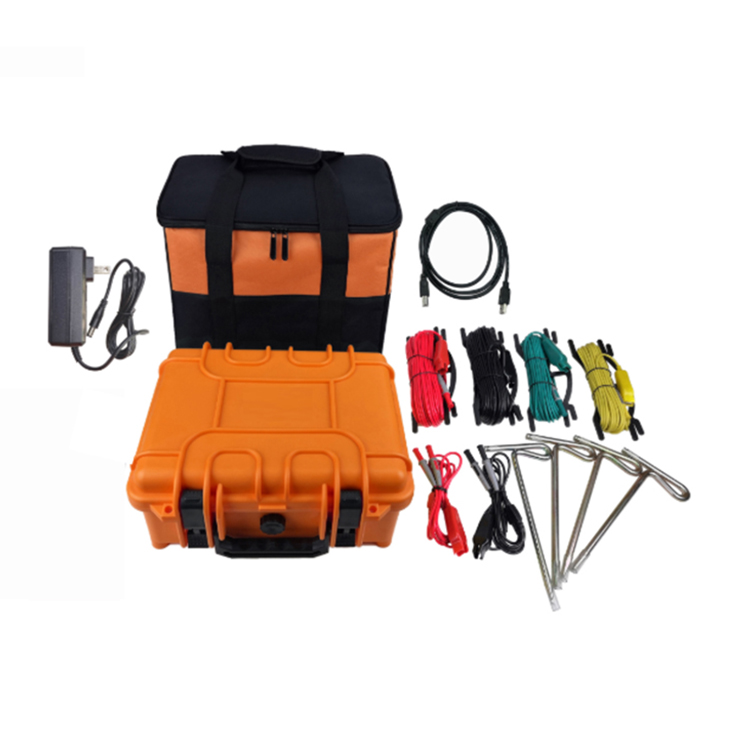

11: Cablu de date USB

12: S480 metru

13: 4 linii de testare standard

14: 2 linii de testare simple

15: Tijă de împământare auxiliară

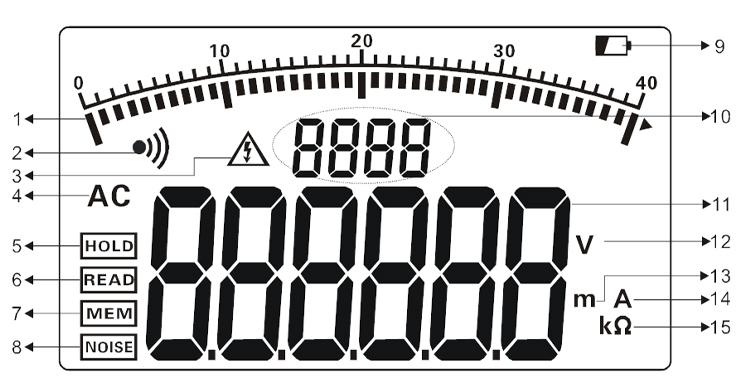

1. Graficul cu bare de progres al testului (afișează progresul testului, afișaj dinamic)

2. Indicator de alarmă (afișat când funcția de alarmă este activată și clipește când pragul de alarmă este depășit)

3. Indicație de supratensiune (afișată atunci când tensiunea testată depășește 30V, reamintind să acordați atenție siguranței)

4. instrucțiuni de comunicare

5. Indicație de păstrare a datelor (afișată când tasta HOLD este apăsată pentru a păstra datele)

6. Instrucțiuni de examinare a datelor (afișate când apăsați lung butonul HOLD timp de 3 secunde pentru a intra în revizuirea datelor)

7. Indicație de stocare a datelor (afișată când datele sunt stocate în timp ce țineți datele prin apăsarea tastei HOLD)

8. Indicație semnal de interferență (afișată când tensiunea de interferență depășește 5V)

9. Indicator baterie descărcată

10. Indicarea numărului de grupuri de date stocate

11. Date de testare

12. Simbolul unității de tensiune

13. Simbolul unității de lungime

14. Simbolul unității curente

15. Simbolul unității de rezistență
