Generator de înaltă tensiune de frecvență ultra joasă

În calitate de producător profesionist din China, Weishine ar dori să vă ofere un generator de înaltă tensiune de frecvență ultra joasă de înaltă calitate, care este proiectat pentru testarea rezistenței la AC a izolației electrice acolo unde echipamentele convenționale de testare a frecvenței de putere ar necesita o capacitate excesivă. În testarea preventivă a izolației, testarea rezistenței la tensiune înaltă este una dintre cele mai importante metode pentru a verifica dacă izolația echipamentului poate rezista în siguranță la tensiunea de testare specificată. Pentru obiectele de testare cu capacitate mare, cum ar fi cablurile de alimentare XLPE, condensatoarele de putere, generatoarele mari și motoarele, testarea rezistenței la 50 Hz AC necesită adesea un transformator de testare mare sau un set de testare rezonant. Un sistem de testare cu frecvență ultra-joasă de 0,1 Hz reduce capacitatea necesară de putere de testare și face testarea pe teren mai practică. Designul compact și portabil scade costul total de achiziție pentru echipele de inginerie de teren.

Unitatea de testare generează o tensiune de înaltă AC controlată de frecvență ultra joasă. Frecvențele de ieșire disponibile sunt 0,1 Hz, 0,05 Hz, 0,02 Hz și 0,01 Hz. Frecvența mai mică permite instrumentului să testeze sarcini capacitive mai mari, păstrând în același timp dimensiunea echipamentului de testare și cererea de putere gestionabile. Conform manualului, sistemul este potrivit în special pentru echipamentele electrice cu o capacitate echivalentă mare, inclusiv cabluri de alimentare, condensatoare, generatoare medii și mari și motoare.

Componentele produsului

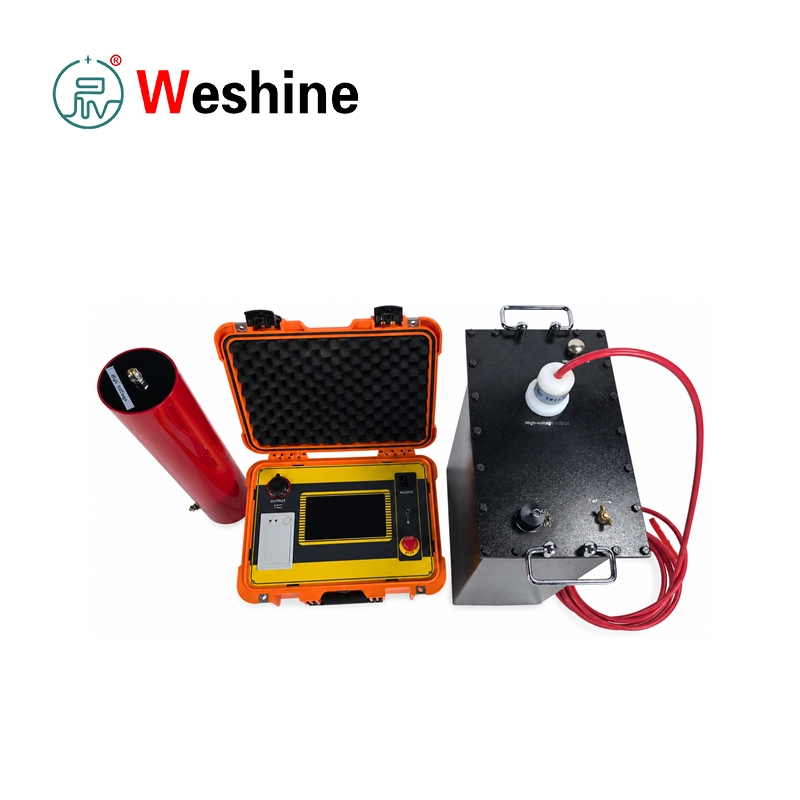

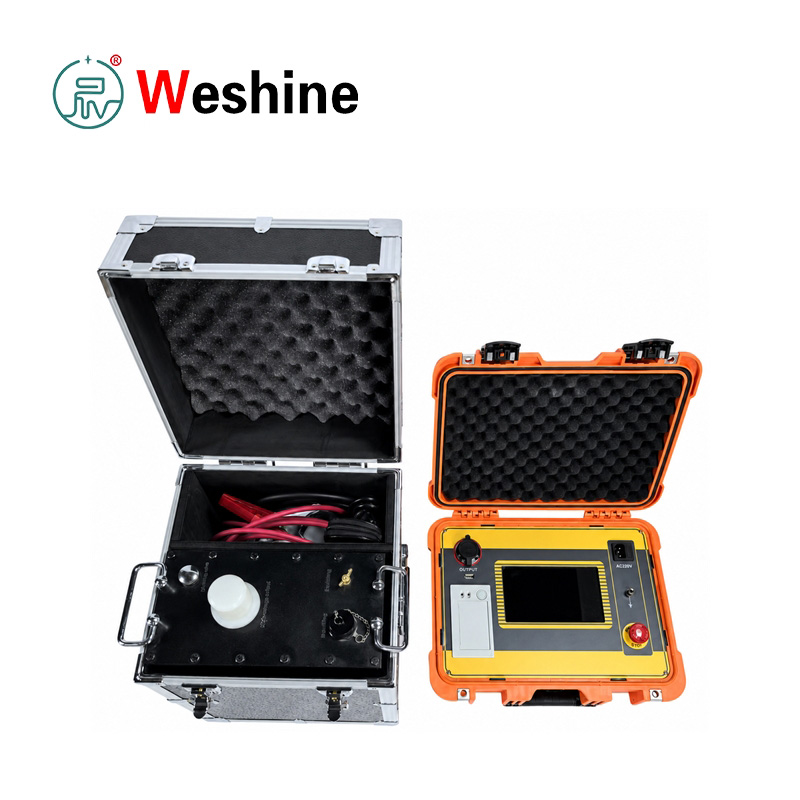

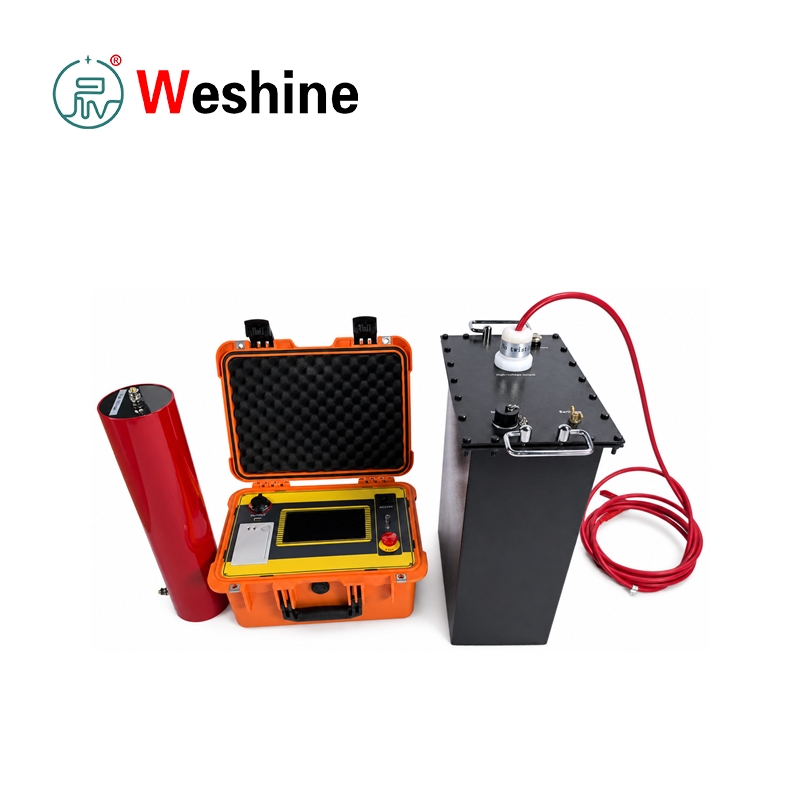

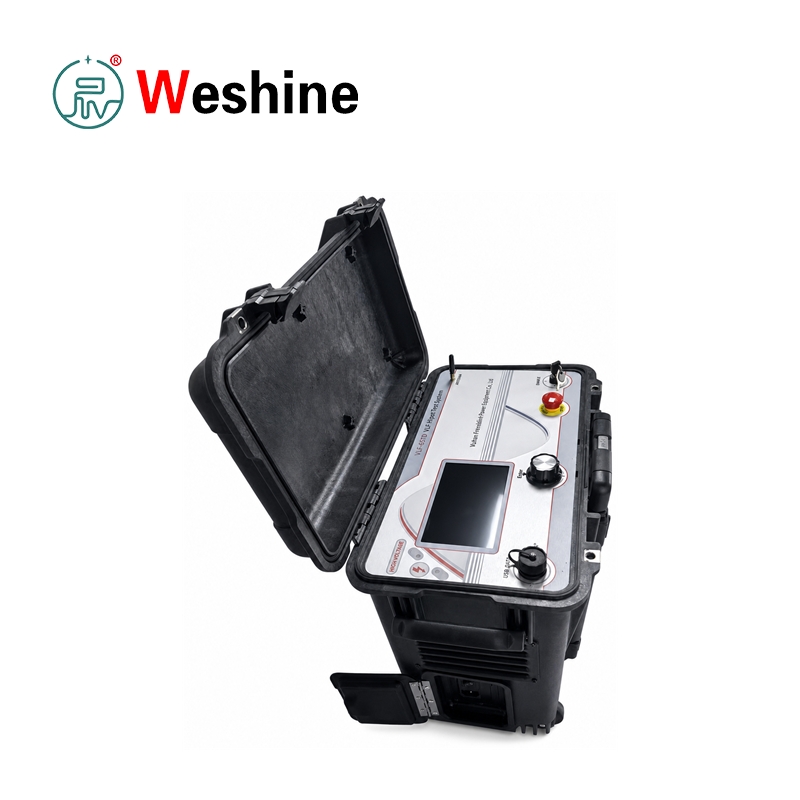

Sistemul este format din două părți principale: un controler și un amplificator de înaltă tensiune.

Controlerul include un ecran tactil capacitiv de 7 inchi, comutator de alimentare, intrare AC 220 V, terminal de împământare, port de comunicare USB, imprimantă și buton de oprire de urgență.

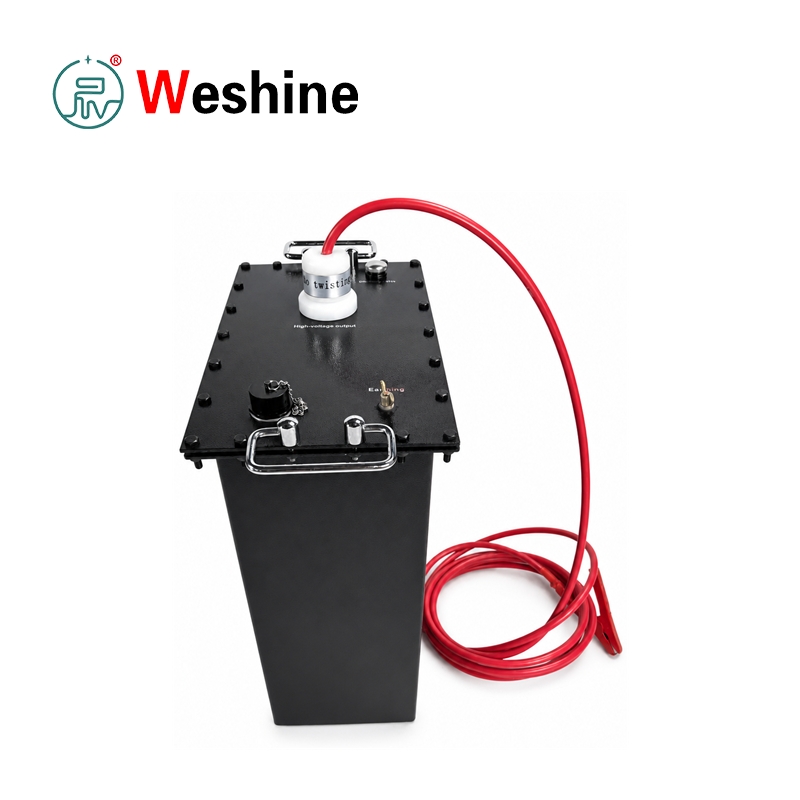

Boosterul produce ieșirea de înaltă tensiune și este conectat la controler prin cablul de control de joasă tensiune furnizat. Ieșirea de înaltă tensiune este conectată la obiectul de testat folosind cablul de înaltă tensiune și accesoriile de împământare furnizate.

Funcționarea este automatizată

După cablare, utilizatorul setează frecvența de ieșire, durata testului, tensiunea de testare, limita de supracurent lateral de înaltă tensiune și limita de supratensiune pe ecranul tactil. Când începe testul, instrumentul efectuează autoverificarea sarcinii, creșterea automată a tensiunii, ieșirea cu amplitudine constantă, sincronizarea, oprirea normală și descărcarea automată. Instrumentul se poate opri prin temporizator sau prin oprire manuală. De asemenea, oferă protecție la oprire anormală prin protecție la supratensiune și supracurent.

Acest generator de înaltă tensiune de frecvență ultra joasă adoptă controlul cu feedback negativ în buclă închisă de înaltă și joasă tensiune. Manualul afirmă că ieșirea nu produce efect capacitiv de creștere. Funcțiile multiple de protecție includ protecție la supratensiune, protecție la supracurent pe partea de înaltă tensiune și protecție la supracurent pe partea de joasă tensiune, cu un timp de acțiune de protecție care nu depășește 10 ms. Controlerul și generatorul de înaltă tensiune sunt conectate prin control de joasă tensiune, iar controlul optic este utilizat pentru o funcționare mai sigură. Design hardware durabil, durată lungă de viață pentru utilizarea pe termen lung a proiectelor și teste repetate.

Rezultatele testului pot fi tipărite direct ca raport de testare. Datele istorice sunt salvate automat după oprirea normală a temporizatorului, oprirea manuală, oprirea protecției la supratensiune sau oprirea protecției la supracurent. Instrumentul poate stoca până la 64 de înregistrări de măsurători; înregistrările mai vechi sunt șterse automat când limita de stocare este depășită. Sistemul acceptă, de asemenea, setarea datei și orei, comutarea interfeței chineză și engleză, stocare automată, imprimare automată și comunicare USB cu software-ul de management superior.

Echipamentul de testare respectă DL/T 849.4-2004, Condiții tehnice generale pentru generatoarele de înaltă tensiune de frecvență ultra-joasă. Manualul face referire, de asemenea, la metoda de testare VLF de 0,1 Hz pentru cablurile de alimentare cu izolare XLPE de 35 kV și mai jos. În utilizarea pe teren, capacitatea obiectului de testat nu trebuie să depășească sarcina capacitivă nominală a configurației instrumentului selectat. Dacă capacitatea obiectului de testat este mai mică de 0,05 μF, un condensator auxiliar de 0,05 μF poate fi conectat în paralel pentru a susține ieșirea normală.

Parametrul produsului

Ghid de produs

Principiul de funcționare al dispozitivului de testare VLF

Dispozitivul portabil de testare VLF funcționează prin înlocuirea unui test de rezistență la frecvența de putere de 50 Hz cu un test de curent alternativ cu frecvență ultra joasă.

Pentru obiectele de testare capacitive, curentul este proporțional cu frecvența, capacitatea și tensiunea. Prin reducerea frecvenței la 0,1 Hz sau mai mică, capacitatea de putere de testare necesară este mult redusă, păstrând în același timp scopul practic al testării de rezistență a izolației AC.

Conectarea echipamentului înainte de testare

Înainte de testare, conectați:

conform schemei de cablare din manual.

Borna de împământare trebuie conectată la pământ. Intrarea AC este conectată la o sursă de alimentare de 220 V, 50 Hz.

Dacă se utilizează un generator portabil, tensiunea și frecvența de ieșire a generatorului trebuie să fie stabile.

Setarea parametrilor și pregătirea testului

Porniți controlerul și intrați în ecranul de setare a parametrilor.

Setați următorii parametri:

Frecvențele disponibile includ:

Durata testului poate fi setată de la 0 la 99 de minute.

Valorile tensiunii și curentului afișate de instrument sunt valori de vârf.

Proces automat de testare

După apăsarea Start, instrumentul efectuează autoverificarea.

Procesul de testare include:

1. Încărcați autoverificarea
2. Creștere automată a tensiunii
3. Ieșire cu amplitudine constantă
4. Rezistă la sincronizare
5. Oprire și descărcare automată

Dacă nu este detectată nicio sarcină, controlerul afișează o avertizare de gol.

După atingerea tensiunii stabilite, instrumentul menține ieșirea cu amplitudine constantă și începe procesul de sincronizare a rezistenței.

Când timpul stabilit este atins, sistemul oprește ieșirea de înaltă tensiune și descarcă automat obiectul de testat.

Moduri de oprire și gestionarea datelor

Instrumentul suportă:

Oprire normală

Oprire anormală

În fiecare mod de oprire, datele de testare sunt stocate ca date istorice.

Utilizatorii pot:

Ghid de testare a cablurilor

Pentru testarea cablurilor:

1. Deconectați toate echipamentele electrice conectate la cablu înainte de testare.
2. Măsurați rezistența de izolație cu un megaohmmetru.
3. Efectuați testarea rezistenței la VLF numai după ce verificarea izolației este acceptabilă.

Manualul specifica:

Durata testului:

Ghid de testare a motoarelor sincrone

Pentru testarea motoarelor sincrone, manualul recomandă testarea fază cu fază.

Metoda de testare:

Timpul de testare este, în general, același cu testarea rezistenței la frecvența de putere, de obicei:

În timpul testării, operatorii trebuie să respecte:

Descărcare de siguranță după testare

După oprire, utilizați tija de descărcare pentru a descărca complet obiectul de testat înainte de a îndepărta orice cablu.

Acest pas este esențial, în special pentru echipamente capacitive precum:

Caracteristici

1. Acceptă testarea rezistenței la AC la frecvență ultra joasă de 0,1 Hz.

2. Acceptă selecția frecvenței de ieșire de 0,05 Hz, 0,02 Hz și 0,01 Hz.

3. Oferă creștere automată a tensiunii, ieșire cu amplitudine constantă, sincronizare, oprire și descărcare.

4. Măsoară și afișează ieșirea de înaltă tensiune și curentul de testare ca valori de vârf.

5. Oferă protecție la supratensiune pentru ieșirea de înaltă tensiune.

6. Oferă protecție la supracurent pe partea de înaltă tensiune și pe partea de joasă tensiune.

7. Oprește automat ieșirea atunci când tensiunea sau curentul depășește limita setată.

8. Timpul de acțiune de protecție nu mai mult de 10 ms.

9. Oferă funcționare cu ecran tactil capacitiv de 7 inchi.

10. Afișează datele de testare și forma de undă de ieșire pe ecranul tactil.

11．Include stocarea automată a datelor istorice pentru până la 64 de înregistrări.

12．Oferă imprimantă încorporată pentru imprimarea raportului de testare.

13．Suporta comunicarea USB cu software-ul de management superior.

14. Include comutarea interfeței în chineză și engleză.

15. Oferă control al feedback-ului negativ de înaltă și joasă tensiune în buclă închisă.

16. Acceptă testarea rezistenței la AC a obiectelor de testare cu capacități mari.

17. Include tija de descărcare și cablu de împământare pentru descărcare în siguranță după test.

18. Oferă butonul de oprire de urgență pe controler.

19.Suporta funcționarea în interior și în exterior.

20. Include condensator de compensare pentru obiectele de testare cu capacitate mică.

Scenarii de aplicare

Utilități de energie electrică

Utilitățile de energie electrică folosesc echipamentul de testare VLF pentru testarea rezistenței cablurilor de alimentare de medie tensiune, motoarelor mari, generatoarelor, condensatoarelor și altor echipamente electrice de mare capacitate în timpul întreținerii preventive și testelor de acceptare.

Producători de transformatoare

Producătorii de transformatoare și echipamente electrice pot folosi setul de testare în zonele de testare în care sistemele de izolație de mare capacitate necesită verificarea rezistenței la curent alternativ la frecvență redusă.

Centrale electrice

Centralele electrice folosesc instrumentul pentru testarea rezistenței înfășurărilor statorului generatorului, motoarelor mari, cablurilor de serviciu ale stației și sistemelor de izolație aferente în timpul punerii în funcțiune, reviziei și întreținerii de rutină.

Căile ferate

Sistemele de alimentare cu energie feroviară utilizează cabluri de medie tensiune și echipamente rotative. Unitatea de testare acceptă testarea rezistenței pe teren în timpul întreruperilor programate de întreținere.

Uzini industriale

Instalațiile industriale, cum ar fi fabricile miniere, petrochimice, siderurgice și de producție pot folosi instrumentul pentru testarea rezistenței izolației cablurilor și a motorului în sistemele de distribuție a energiei din uzină.

universități

Universitățile și centrele de formare pot folosi sistemul pentru a preda principiile testelor de rezistență VLF, calculul curentului capacitiv, procedurile de testare a cablurilor și practicile de siguranță la înaltă tensiune.

Laboratoare de testare

Laboratoarele de înaltă tensiune se pot baza pe generatorul de înaltă frecvență ultra joasă pentru testarea rezistenței la curent alternativ a obiectelor de testare capacitive, probelor de cabluri, motoarelor și sistemelor de izolație care necesită tensiune controlată de frecvență ultrajoasă.

Întreținere cablu

Echipele de întreținere a cablurilor folosesc dispozitivul de testare pentru testele de acceptare a cablurilor XLPE, teste preventive, verificări de urmărire a defecțiunilor și verificarea izolației după instalare sau reparare.

Aplicații

1．Test de rezistență VLF AC de 0,1 Hz.

2. Testarea de rezistență a cablului de alimentare XLPE.

3．35 kV și sub testarea izolației cablului.

4. Testarea rezistenței condensatorului de putere.

5. Testarea izolației generatoarelor medii și mari.

6. Testarea rezistenței înfășurării statorului motorului.

7. Testarea transferului cablului.

8. Testare de întreținere preventivă a cablurilor.

9. Verificarea izolației echipamentelor de mare capacitate.

10. Testare de rezistență la AC în câmp cu capacitate redusă de putere de testare.

11. Testare automată de înaltă tensiune temporizată.

12. Testare de rezistență protejată la supratensiune și supracurent.

13. Stocare istorică a înregistrărilor de testare.

14.Generarea raportului de testare tipărit.

15. Verificarea stării de izolare înainte de punerea sub tensiune.

Cazul clientului

Industrie: Contractor de întreținere a cablurilor.

Problemă: Un antreprenor de întreținere trebuia să efectueze teste de acceptare pe un cablu XLPE de medie tensiune nou instalat. Echipamentul convențional cu rezistență la curent alternativ la frecvență de putere a fost dificil de transportat și necesita o capacitate de putere mai mare din cauza capacității cablului. Echipa avea nevoie de o soluție portabilă de rezistență la curent alternativ, potrivită pentru testarea cablurilor pe teren.

Procesul de testare: Tehnicienii au deconectat toate echipamentele conectate la cablu și au verificat mai întâi fiecare fază cu un megaohmetru. După ce au confirmat rezistența de izolație acceptabilă, au conectat controlerul, amplificatorul, cablul de ieșire de înaltă tensiune, cablul de împământare și tija de descărcare conform cablajului de testare. Tensiunea de testare a fost setată în funcție de tensiunea de fază a cablului, iar valoarea supracurentului a fost calculată din capacitatea cablului, frecvența de testare și tensiune. Echipa a selectat o ieșire de 0,1 Hz, a stabilit durata de testare necesară și a început creșterea automată a tensiunii.

Rezultat: Instrumentul a finalizat creșterea automată a tensiunii, ieșirea cu amplitudine constantă, sincronizarea, oprirea și descărcarea. Nu au fost observate descărcări distructive, sunet anormal, fum, miros, tensiune instabilă sau curent anormal în timpul perioadei de rezistență. Datele de testare au fost stocate și tipărite pentru înregistrarea proiectului.

Beneficii: Antreprenorul a finalizat testul de rezistență la curent alternativ al cablului cu un sistem de teren mai mic și mai practic. Protecția automată, sincronizarea, descărcarea, stocarea și imprimarea au contribuit la reducerea operațiunii manuale și la îmbunătățirea documentației de testare.

FAQ

Pentru ce se folosește generatorul de înaltă tensiune de frecvență ultra joasă? Este utilizat pentru testarea rezistenței la VLF AC a echipamentelor electrice de mare capacitate, în special a cablurilor de alimentare, condensatoarelor de putere, generatoarelor și motoarelor.

De ce să folosiți testarea VLF de 0,1 Hz în loc de testarea de rezistență la 50 Hz AC? Obiectele de testare cu capacitate mare necesită curent mare la 50 Hz. Reducerea frecvenței de testare la 0,1 Hz reduce foarte mult capacitatea de testare necesară, făcând testarea rezistenței la CA în câmp mai practică.

Ce frecvențe de ieșire sunt disponibile? Unitatea de testare acceptă setări de frecvență de ieșire de 0,1 Hz, 0,05 Hz, 0,02 Hz și 0,01 Hz.

Care este sarcina capacitivă maximă? Sarcina maximă este de 0,5 μF la 0,1 Hz, 1,1 μF la 0,05 Hz, 2,2 μF la 0,02 Hz și 5,5 μF la 0,01 Hz.

Ce funcții de protecție sunt incluse? Instrumentul include protecție la supratensiune, protecție la supracurent pe partea de înaltă tensiune, protecție la supracurent pe partea de joasă tensiune, oprire de urgență și descărcare automată după oprire.

Setul de testare poate imprima rapoarte de testare? Da. Imprimanta încorporată poate imprima datele de testare curente și datele istorice afișate pe ecran.

Câte înregistrări istorice pot fi stocate? Instrumentul poate stoca până la 64 de înregistrări istorice de testare. Înregistrările mai vechi decât ultimele 64 sunt șterse automat.

Ce măsuri de siguranță sunt necesare după testare? După oprire, utilizați tija de descărcare pentru a descărca complet obiectul de testat înainte de a îndepărta orice cablu. Testarea la înaltă tensiune trebuie efectuată numai de personal instruit, urmând procedurile de siguranță la înaltă tensiune.

Avantajele Weshine

Weshine Electric oferă echipamente de testare electrică pentru utilități electrice, antreprenori, fabrici industriale, laboratoare și echipe de întreținere a cablurilor. Pentru testarea rezistenței la VLF, Weshine se concentrează pe funcționarea practică pe teren, ieșire stabilă de înaltă tensiune, protecție automată, accesorii complete și documentație clară de testare. Instrumentele sunt furnizate cu înregistrări de inspecție din fabrică și îndrumări de operare pentru a sprijini utilizarea fiabilă după livrare.

Weshine poate ajuta clienții cu selecția modelului, setarea tensiunii de testare a cablurilor, evaluarea capacității de sarcină și cerințele personalizate de testare. Dacă căutați echipament de testare stabil, pe termen lung, generatorul nostru de înaltă tensiune de frecvență ultra joasă vă poate satisface pe deplin diferitele cerințe de testare la fața locului. Cu experiență în inginerie, controlul calității, suport tehnic, soluții de testare fiabile și servicii internaționale, Weshine ajută utilizatorii să efectueze teste de izolație a cablurilor și a capacităților mari în mod eficient și în siguranță. Logistică globală rapidă, opțiuni multiple de plată pentru cumpărători în vrac din străinătate.
