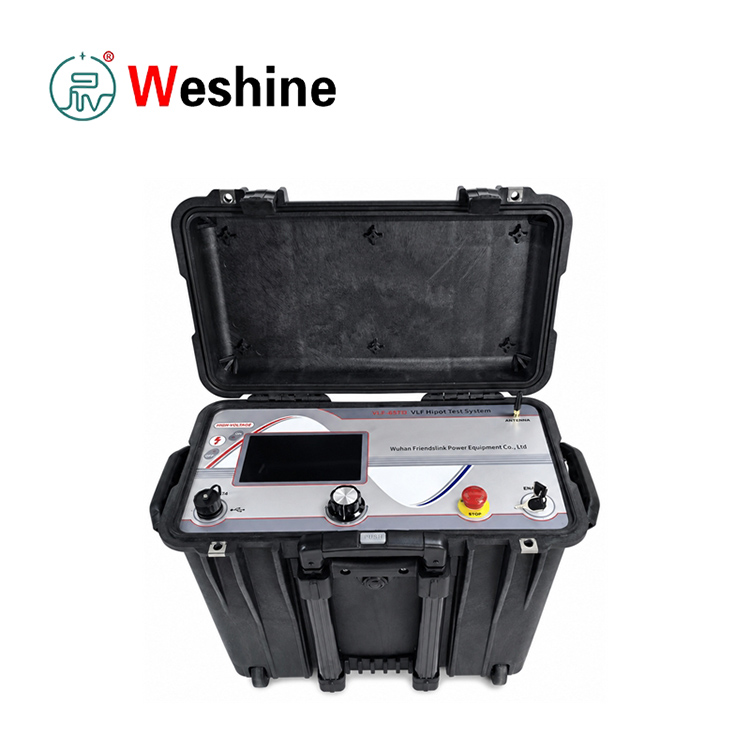

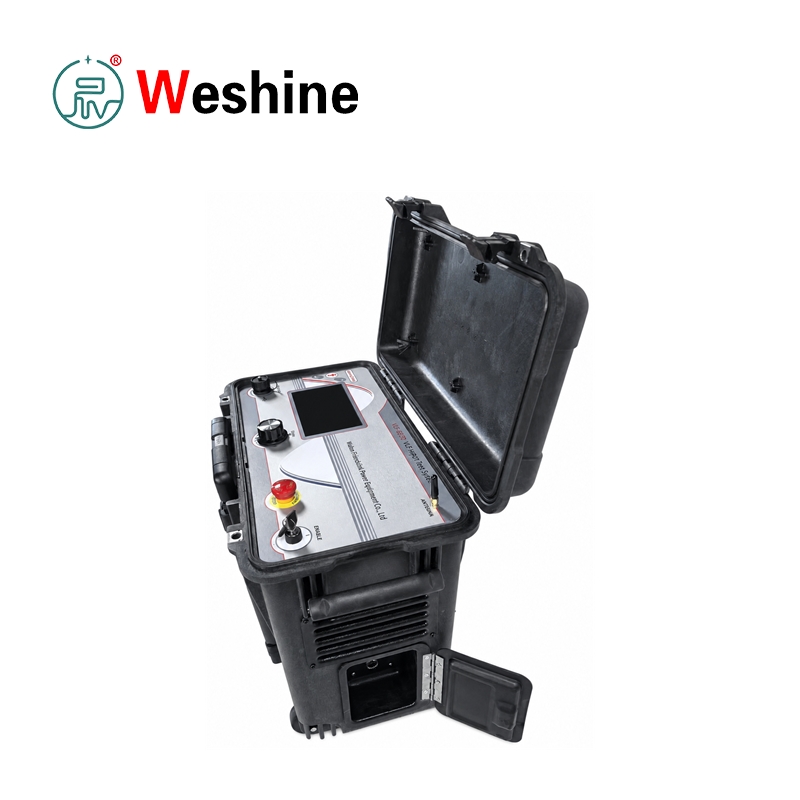

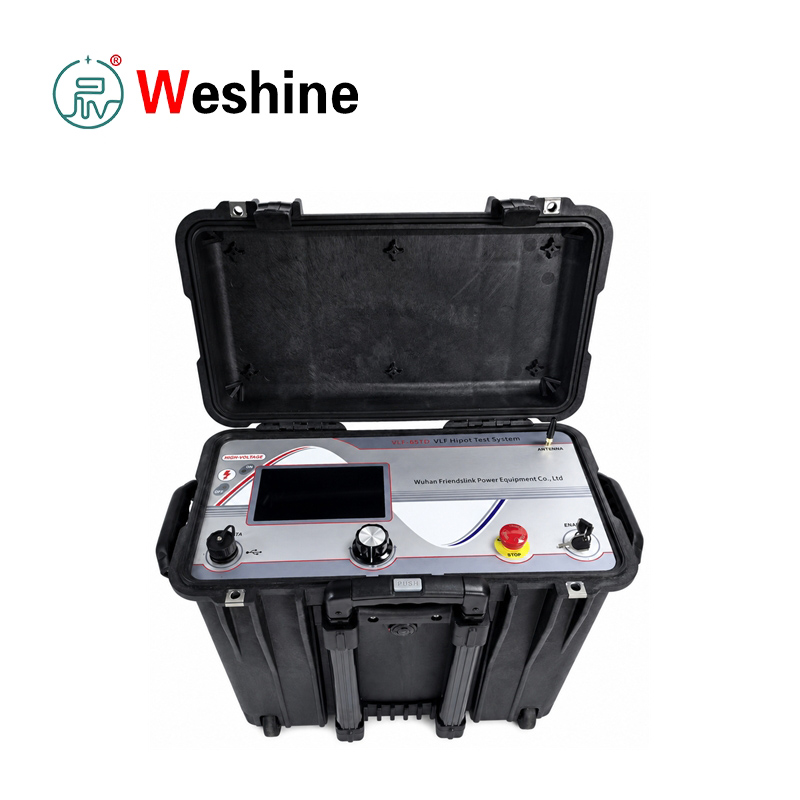

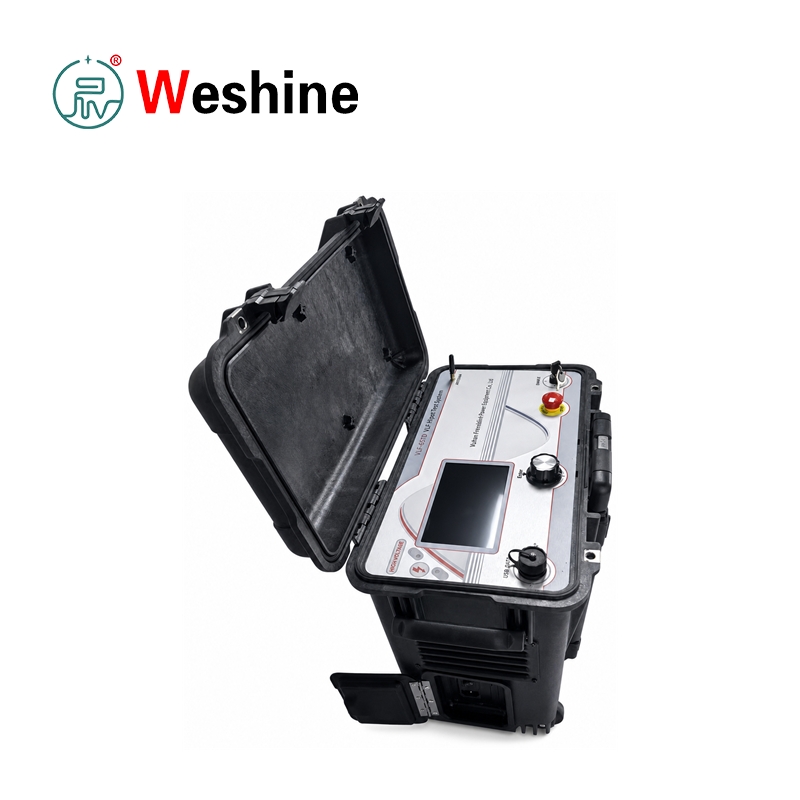

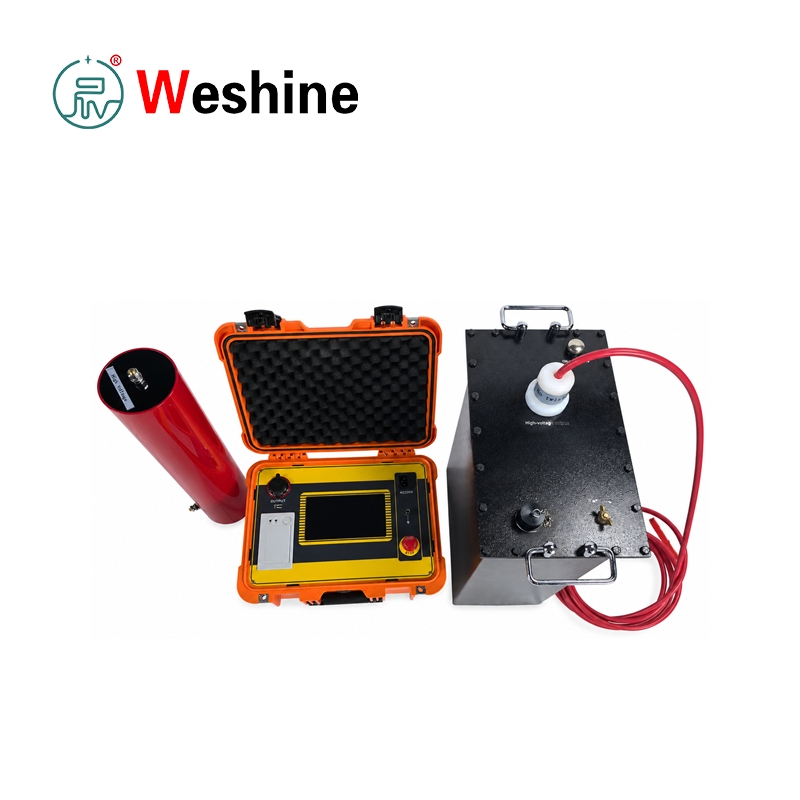

Sistem de testare VLF Tan Delta

Sistemul durabil de testare VLF Tan Delta oferit de Weshine, un producător profesionist din China, este proiectat pentru diagnosticarea izolației și testarea rezistenței la cablurile de alimentare de medie tensiune. Acesta integrează rezistența la tensiune AC VLF și măsurarea pierderilor dielectrice într-o singură unitate compactă. Echipamentul respectă standardele CENELEC HD 620 S1:1996 și HD 621 S1:1996, aplicabile cablurilor PE, XLPE și izolate cu hârtie.

În timpul întreținerii de rutină a cablurilor, defectele invizibile de izolație, inclusiv îmbătrânirea copacilor de apă, contaminarea, deteriorarea mecanică și deteriorarea parțială nu pot fi detectate printr-o simplă inspecție vizuală. Testul cu undă sinusoidală VLF de 0,1 Hz aplică stres AC izolației cablurilor, în timp ce necesită o capacitate de putere mult mai mică decât echipamentele de testare tradiționale de 50 Hz, ceea ce face testarea pe teren a cablurilor lungi de tensiune medie mult mai ușoară.

Acest sistem de testare VLF Tan Delta oferă ieșire de undă sinusoidală VLF pentru teste de rezistență și măsurare directă a delta bronzului. Citirea Tan delta reflectă factorul de pierdere dielectrică al izolației cablurilor, care judecă gradele de îmbătrânire și deteriorare. Unitatea rulează automat teste de pierdere la mai multe niveluri de tensiune urmând o procedură fixă: 0,5 cicluri U0, cicluri U0 și 1,5 cicluri U0. După terminarea tuturor rundelor, datele de testare sunt salvate și cablul este complet descărcat.

Sunt disponibile două configurații standard: modele de vârf de 34 kV și 45 kV. Unitatea de 34 kV generează undă sinusoidală de până la 24 kV RMS (34 kV vârf); unitatea de 45 kV atinge 31,8 kV RMS (45 kV vârf). Tensiunea de ieșire DC este, de asemenea, încorporată, variind ±1~34 kV pentru versiunea de 34 kV și ±1~45 kV pentru versiunea de 45 kV. Unda dreptunghiulară și modurile de testare DC sunt, de asemenea, acceptate.

Pentru întreținerea mantalei cablului, mașina de testare acceptă inspecția mantalei și localizarea defecțiunilor cu o ieșire de maxim 10 kV. Măsurarea curentului de scurgere în modul DC ajută la evaluarea calității generale a izolației cablului. Detecția încorporată a defecțiunii oprește instantaneu tensiunea înaltă odată ce are loc o defecțiune sau o defecțiune a cablului, oferind protecție completă.

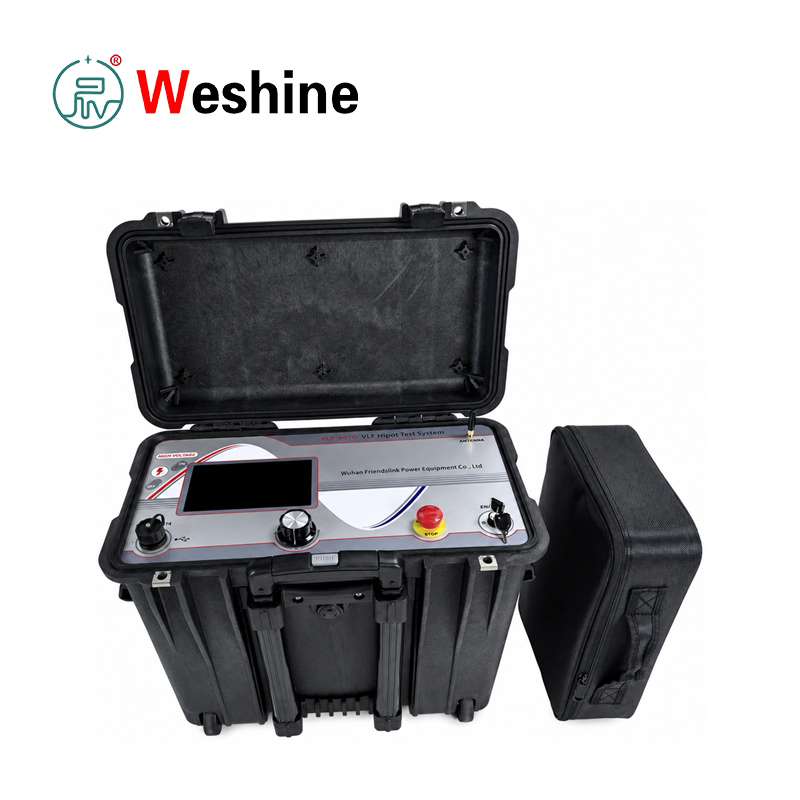

Setul complet include gazda principală de testare, cablu de înaltă tensiune, fir de împământare, cablu de alimentare, unitate flash USB și geantă pentru accesorii. Portul USB 2.0 permite exportul de date și actualizarea firmware-ului. Toate jurnalele de testare sunt stocate local și pot fi exportate pe USB pentru generarea de rapoarte pe PC. Software-ul de potrivire acceptă deschiderea simultană a fișierelor de date fazei A/B/C și emite rapoarte detaliate cu cifre de testare și curbe de pierdere dielectrică.

Siguranța este prioritatea principală. În timpul funcționării va fi generată tensiune înaltă, astfel încât numai tehnicienii instruiți profesional au voie să opereze. Operatorii trebuie să respecte cu strictețe cinci reguli de bază de siguranță: întreruperea alimentării, blocarea realimentării, verificarea tensiunii zero, împământarea și scurtcircuitul, izolarea componentelor sub tensiune adiacente. Testarea de înaltă tensiune necesită doi sau mai mulți angajați la fața locului pentru supraveghere.

Ghid de produs

Testerul de cablu integrat funcționează prin aplicarea unei tensiuni sinusoidale controlabile de 0,1 Hz pe cablurile testate. În comparație cu testarea convențională de 50 Hz AC, tehnologia cu frecvență ultra-joasă reduce considerabil cererea curentă pentru sarcinile de cablu capacitive, permițând inspecția portabilă pe teren a cablurilor de medie tensiune.

Înainte de conectarea cablului, urmați cu strictețe cele cinci reguli de siguranță de înaltă tensiune. Asigurați-vă că cablul de testare este oprit, izolat, verificat la tensiune, împământat și scurtcircuitat. Toate piesele sub tensiune din apropiere trebuie acoperite sau separate. Doar operatorii instruiți pot conduce echipamentul cu cel puțin un supervizor prezent.

Conectați accesoriile în ordine fixă: conectați mai întâi cablul de împământare la terminalul de împământare gazdă, apoi conectați la împământarea de protecție a stației; atașați cablul de înaltă tensiune la portul de ieșire de înaltă tensiune; conectați conductorul interior al cablului de înaltă tensiune la faza sau mantaua cablului prin fitinguri potrivite; fixați ecranul cablului de înaltă tensiune la o bară de împământare din apropiere; în cele din urmă conectați cablul de alimentare.

Pentru testele de rezistență la VLF, selectați forma de undă, tensiunea nominală, frecvența și durata testului. Pe ecran sunt afișate valorile de vârf de tensiune, curentul, forma de undă de ieșire, frecvența setată și valorile RMS în timp real. Cronometrul pornește automat odată ce tensiunea atinge valoarea prestabilită.

Pentru diagnosticarea tan delta, activați funcția de pierdere dielectrică și introduceți tensiunea nominală de fază a cablului U0. Aparatul va lansa cicluri automate de testare, iar fiecare măsurătoare completă durează aproximativ 3 minute și 30 de secunde. Înregistrează capacitatea cablului, rezistența, pierderile dielectrice medii și valorile pierderilor în timp real sub 0,5 U0, 1,0 U0 și 1,5 U0.

Odată ce testarea se termină, datele se salvează automat și cablul se descarcă complet. Utilizatorii pot răsfoi înregistrările istorice, pot exporta jurnalele unice sau multiple pe USB 2.0 și pot genera rapoarte imprimabile prin intermediul software-ului suport. Instrumentul afișează curbe de pierdere și date independente pentru trei faze ale cablului.

Când efectuați testarea mantalei sau identificarea defecțiunilor, asigurați-vă că mantaua cablului nu este împământată la ambele capete, fără împământare indirectă prin îmbinări sau atașamente. Puterea maximă pentru inspecția mantalei și urmărirea defecțiunilor este de 10 kV.

Caracteristici

1. Acceptă testarea rezistenței la AC cu undă sinusoidală VLF

2. Funcția de măsurare a pierderilor dielectrice all-in-one tan delta

3. Două opțiuni de tensiune de vârf: 34 kV și 45 kV

4. Ieșire undă sinusoidală: max 24 kV RMS sau 31,8 kV RMS

5. Ieșire de tensiune DC încorporată pentru teste suplimentare de izolație

6.Modul de testare a tensiunii undei dreptunghiulare este disponibil

7. Funcția de măsurare a curentului de scurgere în modul DC

8. Ieșire maximă de 10 kV pentru testarea învelișului și identificarea defecțiunilor învelișului

9. Secvențe de testare automată a pierderii dielectrice la 0,5 U0, U0 și 1,5 U0

10. Afișare în timp real a tensiunii de vârf și a curentului în timpul funcționării

11.Vizualizare pe ecran în timp real a formei de undă de ieșire

12. Oprire automată de înaltă tensiune la întreruperea tensiunii

13. Stocare internă locală pentru toate jurnalele de testare

14.Testează exportul datelor prin interfața USB 2.0

15.Software de suport pentru ieșirea personalizată a raportului de testare

16.Funcția de actualizare a firmware-ului prin intermediul unei unități USB

17. Interfață în mai multe limbi (engleză și chineză simplificată)

18. Echipat cu buton de oprire de urgență și blocare de ieșire de înaltă tensiune

19. Design de protecție la tensiune inversă

20. Design de carcasă de protecție portabilă pentru testarea cablurilor în exterior

Scenarii de aplicare

Utilități de energie electrică

Operatorii de rețea adoptă unitatea de testare pentru punerea în funcțiune a cablurilor de medie tensiune, întreținerea regulată, diagnosticarea tan delta, inspecția mantalei și evaluarea izolației pe rețelele de distribuție și substații.

Producători de transformatoare

Fabricile de transformatoare și echipamente electrice utilizează testerul pentru testele de izolație a cablurilor și a componentelor care necesită măsurarea tensiunii VLF și a pierderilor dielectrice.

Centrale electrice

Centralele electrice se bazează pe echipamente pentru inspecția cablurilor stației, întreținerea cablurilor generatoarelor auxiliare, testarea mantalei și diagnosticarea izolației în timpul întreruperilor de întreținere.

Căile ferate

Rețelele feroviare de alimentare cu energie electrică instalează cabluri de medie tensiune în stațiile de tracțiune și liniile de transport. Aparatul acceptă testele de rezistență a cablurilor și analiza tan delta în timpul ferestrelor de întreținere.

Uzini industriale

Atelierele din minerit, petrochimie, oțel și producție îl folosesc pentru noi teste de acceptare a cablurilor, întreținere periodică și investigarea defecțiunilor mantalei.

universități

Colegiile și institutele de cercetare aplică dispozitivul de testare pentru predarea teoriilor de testare a cablurilor VLF, calculul pierderilor dielectrice, analiza îmbătrânirii izolației și standardele de funcționare de siguranță la înaltă tensiune.

Laboratoare de testare

Laboratoarele profesionale de înaltă tensiune și cabluri adoptă acest sistem de testare VLF Tan Delta pentru a efectua teste de rezistență VLF, măsurarea tan delta, inspecția mantalei și servicii de diagnosticare a cablurilor terțe.

Întreținere cablu

Echipajele de servicii de cablu utilizează echipamentul pentru inspecția cablurilor XLPE, PE și izolate cu hârtie, diagnosticarea îmbătrânirii arborelui de apă, localizarea defecțiunilor de manta și realizarea rapoartelor de testare.

Elemente de testare aplicabile

1. Testarea de rezistență a cablului sinusoid VLF

2. Testarea pierderilor dielectrice prin cablu de medie tensiune tan delta

3.Diagnoza îmbătrânirii izolației cablului XLPE

4.Verificarea tensiunii de rezistență a cablului PE

5. Testarea performanței cablului izolat cu hârtie

6. Evaluarea deteriorării arborilor de apă prin cablu

7. Testarea învelișului cablului de până la 10 kV

8. Identificarea defecțiunilor mantalei cablului

9. Testare de rezistență la tensiune DC

10. Testarea tensiunii undei dreptunghiulare

11. Măsurarea curentului de scurgere în modul DC

12. Noi teste de acceptare a predarii cablurilor

13. Teste de întreținere preventivă de rutină a cablurilor

14. Generarea de rapoarte de testare integrată în trei faze

15. Stocare locală de jurnal și export de date USB

Cazul clientului

Domeniu industrial:Service intretinere cablu de medie tensiune

Probleme de proiect

O echipă de întreținere a rețelei electrice trebuia să evalueze mai multe alimentatoare de cablu XLPE vechi. Testele simple de rezistență au putut verifica doar rezistența la defecțiune, în timp ce echipa a cerut și date privind pierderile dielectrice pentru a evalua îmbătrânirea izolației și pentru a identifica cablurile cu potențiale defecte ale arborelui de apă.

Testarea fluxului de operare

Tehnicienii au izolat cablul țintă, au respectat cinci specificații de siguranță, au împământat întregul set, au conectat cablul de înaltă tensiune și firul de ecranare conform instrucțiunilor, apoi au pornit unitatea de testare. Au selectat modul de testare tan delta, au completat tensiunea de fază nominală a cablului U0, au eliberat oprirea de urgență și blocarea de înaltă tensiune, apoi au început testarea automată. Unitatea a măsurat pierderile dielectrice sub 0,5 U0, U0 și 1,5 U0, a stocat date și a descărcat cablul după finalizare.

Rezultatul testului

Personalul a verificat înregistrările istorice și a exportat toate datele pe o unitate USB. Software-ul de potrivire a generat rapoarte de comparare a fazelor cu valorile pierderilor dielectrice și curbele de tendință. Cablurile cu indicatori normali de pierdere au rămas în funcțiune, în timp ce cele sever deteriorate au fost programate pentru monitorizare ulterioară.

Avantajele aplicației

Echipa a terminat atât inspecția tensiunii de rezistență, cât și diagnosticarea îmbătrânirii cu un singur dispozitiv portabil. Ciclurile automate de testare, exportul USB și generarea de rapoarte îmbunătățesc semnificativ trasabilitatea datelor și reduc volumul de lucru manual.

FAQ

Î: Ce funcții realizează acest echipament de testare?

R: Completează testarea rezistenței la VLF a cablului de medie tensiune, măsurarea pierderilor dielectrice tan delta, inspecția mantalei, identificarea defecțiunilor mantalei, testarea rezistenței la DC, testarea undelor dreptunghiulare și detectarea curentului de scurgere.

Î: Care este diferența dintre testul de rezistență VLF și testul tan delta?

A: Testul de rezistență VLF verifică dacă izolația cablului poate suporta tensiunea CA specificată; Testul tan delta măsoară factorul de pierdere dielectrică pentru a evalua gradul de îmbătrânire și deteriorare a izolației.

Î: Ce configurații de tensiune sunt opționale?

R: Două modele: vârf de 34 kV și vârf de 45 kV. Modelul de 34 kV produce undă sinusoidală până la 24 kV RMS / 34 kV vârf; modelul de 45 kV atinge 31,8 kV RMS / 45 kV vârf.

Î: La ce frecvență se măsoară tan delta?

R: Măsurarea Tan delta este efectuată sub frecvența ultra-joasă de 0,1 Hz.

Î: Ce interval de capacitate a cablului acceptă testarea tan delta?

A: model 34 kV: 1 nF ~ 8 μF; Model 45 kV: 1 nF ~ 5 μF.

Î: Echipamentul poate exporta înregistrările de testare?

A:Da. Jurnalele de testare sunt stocate intern și pot fi exportate prin USB 2.0. Fișierele exportate pot fi deschise cu un software dedicat pentru a genera rapoarte formale de testare.

Î: Acceptă identificarea defectelor de manta?

R: Da, mașina de testare acceptă inspecția mantalei și localizarea defecțiunilor cu o ieșire de maxim 10 kV.

Î: Note cheie de siguranță în timpul funcționării?

R: Numai profesioniștii instruiți pot opera unitatea. Cablul de testare trebuie să fie oprit, împământat și complet izolat înainte de cablare. Testarea de înaltă tensiune necesită supraveghere la fața locului, iar oprirea de urgență și blocarea de înaltă tensiune trebuie utilizate corect.
